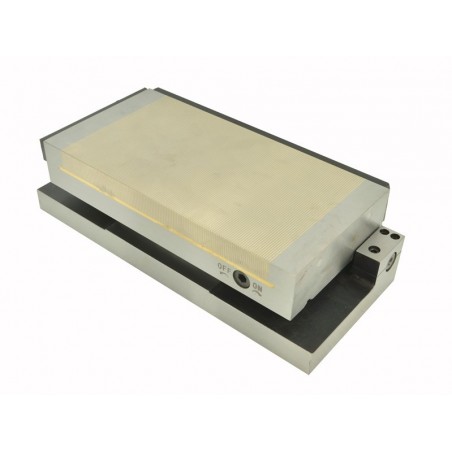

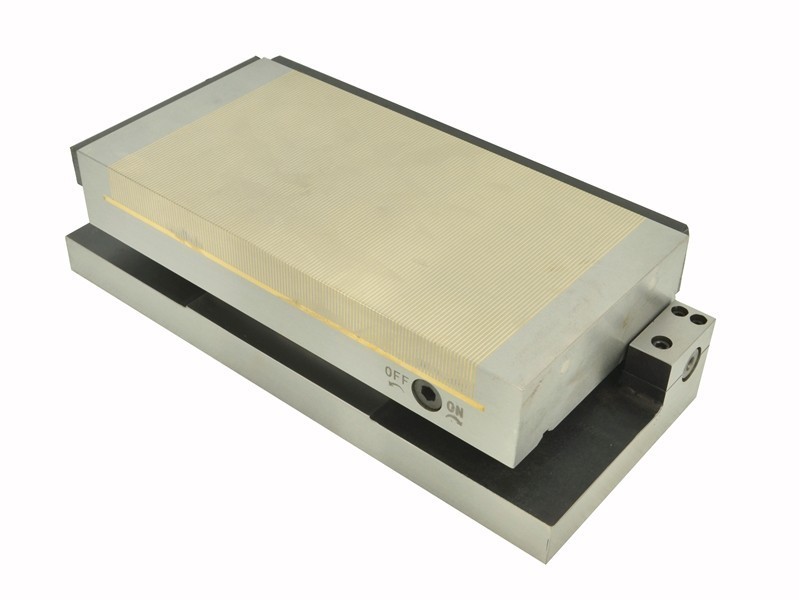

Постоянен магнитен патронник (синусоидален) TSJ-3015A

Правоъгълните патрони със синусоидален профил и постоянни магнити от серия TSJ са предназначени за затягане на феромагнитни детайли (т.е. желязо, конструкционна стомана, легирана стомана, чугун) по време на шлифоване, фрезоване и електроерозионна обработка в хоризонтално положение и под ъгъл от 52°. Корпусът на патрона се състои от единен стоманен блок, докато горната му плоча е изработена от стоманени и месингови ламели, разположени на редуване. Стоманената основа осигурява висока твърдост и съответно висока точност на шлифоването. Патроните от серия TSJ използват неодимови магнити, благодарение на които се постига максимална сила на затягане.

Патронът може да се нагласи под необходимия ъгъл чрез поставяне на калибриращи блокове между основата на патрона и неговия опорен ролик (височината на блоковете се избира съгласно таблицата, приложена към ръководството). Друг начин за настройка на необходимия ъгъл е използването на прецизен транспортир.

Твърдата конструкция на патрона позволява много прецизна обработка, а неговата херметичност дава възможност за използване на патрона при операции с охлаждаща течност или при пълно потапяне. За да се улесни затягането на детайлите под ъгъл, патронът разполага с ограничителна шина, полезна при позиционирането.

Разстоянието между стълбовете (1,5 ± 0,5 мм) позволява закрепване на детайли с различни размери. Диаграма на разстоянието между стълбовете:

Силата на затягане зависи от следните параметри:

• вид на материала:
  (затягащата сила нараства пропорционално на съдържанието на желязо в стоманата)

  – желязо „Armco“
  100% – нисковъглеродна стомана 90% (St3s)
  – високовъглеродна стомана 80% (St45)
  – легирана стомана 70% (Corrax)
  – високолегирана стомана 65% (1.2436)
  – чугун 50%

• грапавост на повърхността на патрона и затегнатата детайл

  :- за Ra до 0,08 µm
  100% - за Ra до 0,20 µm
  90% - за Ra до 1,25 µm 70%
  - за Ra до 6,30 µm
  50% - за Ra до 25,00 µm 30%

• дебелина на закрепената детайла (изпитванията са проведени върху плочи с размери 20 x 20 mm, изработени от Armco желязо):

• площ на контакт – за да се осигури добро закрепване, детайлите не могат да бъдат по-къси от 3 mm, а при малки повърхности трябва да бъдат обградени с допълнителни плочи. Максималната сила на затягане на ^cm² се постига при детайли с площ от около 4 cm². По-нататъшното увеличаване на площта на детайла не води до по-голяма сила на затягане. Важно е също така затяганият детайл да е успореден на патрона, тъй като всяка неравност, дори и най-малката, води до намаляване на силата на затягане. Конструкцията на патрона позволява възстановяване на работната повърхност чрез шлифоване до дебелина 5 мм.

Правоъгълните патрони със синусоидален профил и постоянни магнити, които предлагаме, са представени по-долу:

- магнитна патронница

- шестограмен ключ за включване на магнитното поле – 1 брой
