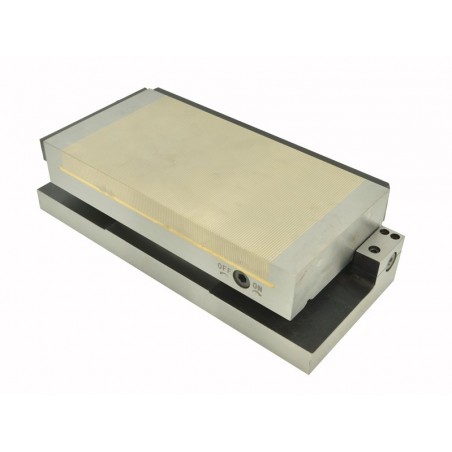

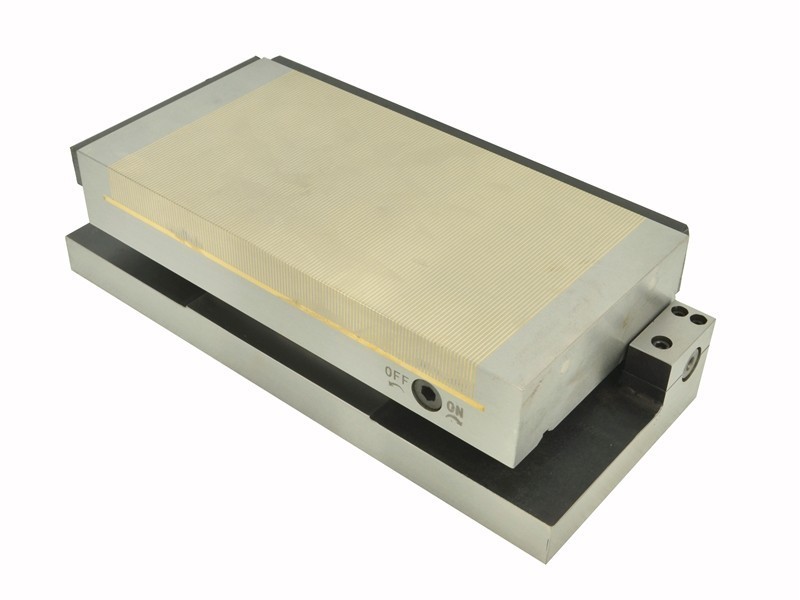

Pastāvīgais magnētiskais turētājs (sinuss) TSJ-3015A

TSJ sērijas taisnstūrveida pastāvīgo magnētisko sinusoīdu skavotāji ir paredzēti feromagnētisko detaļu (t. i., dzelzs, konstrukciju tērauda, leģētā tērauda, čuguna) fiksēšanai slīpēšanas, frēzēšanas un elektroizlādes apstrādes laikā horizontālā stāvoklī un 52° leņķī. Skavas korpuss sastāv no viena tērauda bloka, bet tās augšējā plāksne ir izgatavota no tērauda un misiņa lamelēm, kas izvietotas nomaināmi. Tērauda pamatne nodrošina augstu stingrību un līdz ar to arī augstu slīpēšanas precizitāti. TSJ sērijas skavotāji izmanto neodīma magnētus, pateicoties kuriem tiek panākts maksimāls iespīlēšanas spēks.

Turētāju var iestatīt vajadzīgajā leņķī, ievietojot mērblokus starp turētāja pamatni un tā atbalsta rullīti (bloku augstumu izvēlas saskaņā ar rokasgrāmatai pievienoto tabulu). Vēl viens veids, kā iestatīt vajadzīgo leņķi, ir izmantot precīzu transportieri.

Skavas stingrā konstrukcija ļauj veikt ļoti precīzu apstrādi, savukārt tās hermētiskums ļauj izmantot skavu operācijām, kurās izmanto dzesēšanas šķidrumu vai operācijām pilnīgā iegremdē. Lai atvieglotu apstrādājamo detaļu nostiprināšanu leņķī, skavā ir pozicionēšanai noderīga bīdne.

Stieņa solis (1,5 ± 0,5 mm) ļauj turēt dažāda izmēra sagataves. Stieņa soļa diagramma:

Stiprinājuma spēks ir atkarīgs no šādiem parametriem:

• materiāla tips:
  (iespīlēšanas spēks palielinās proporcionāli dzelzs saturam tēraudā)

  - Armco čuguns 100%
  - zema oglekļa satura tērauds 90% (St3s)
  - augsta oglekļa satura tērauds 80% (St45)
  - leģētais tērauds 70% (Corrax)
  - augstleģētais tērauds 65% (1.2436)
  - čuguns 50%.

• skavas un iespīlēta sagataves virsmas raupjums:

  - Ra līdz 0,08 µm 100%
  - Ra līdz 0,20 µm 90%
  - Ra līdz 1,25 µm 70%
  - Ra līdz 6,30 µm 50%
  - Ra līdz 25,00 µm 30%.

• iespīlēta sagataves biezums (testus veica plāksnēm ar izmēriem 20 x 20 mm, kas izgatavotas no Armco dzelzs):

• kontakta laukums - lai nodrošinātu labu noturību, sagataves nedrīkst būt īsākas par 3 mm, un, ja virsmas ir nelielas, tām papildus jābūt apklātām ar palīgplāksnēm. Maksimālais iespīlēšanas spēks uz ^cm2 tiek sasniegts, ja apstrādājamo detaļu laukums ir aptuveni 4 ^cm2. Turpmāka sagataves laukuma palielināšana nenozīmē lielāku iespīlēšanas spēku. Svarīgi ir arī, lai iespīlētais sagataves gabals būtu paralēls skavotājam, jo katra, pat vismazākā nelīdzenuma dēļ samazinās iespīlēšanas spēks. Skavas konstrukcija ļauj atjaunot darba laukumu, slīpējot to līdz 5 mm biezumam.

Tālāk ir aprakstīti mūsu piedāvājumā pieejamie taisnstūrveida pastāvīgie magnētiskie sinusoidālie skavotāji:

- magnētiskais skavotājs

- bremžu sliedes ar bultskrūvēm - 2 komplekti

- sešstūra atslēga magnētiskā lauka ieslēgšanai - 1 gab.
