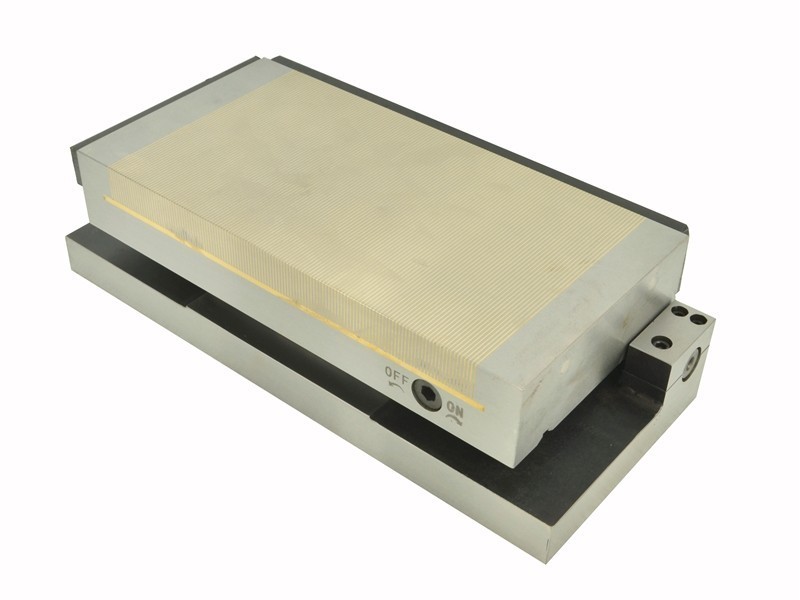

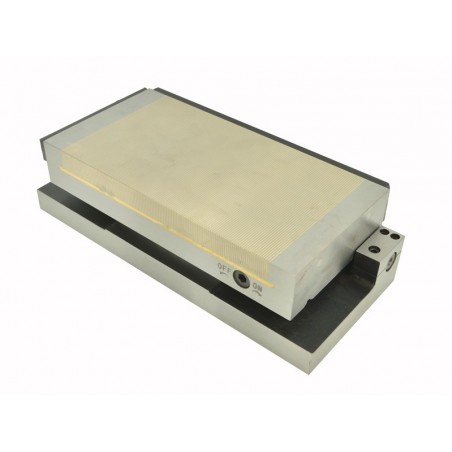

Mandril magnético permanente (sinusoidal) TSJ-3015A

Los mandriles sinusoidales rectangulares de imán permanente de la serie TSJ están diseñados para sujetar piezas ferromagnéticas (es decir, hierro, acero estructural, acero aleado y hierro fundido) durante operaciones de rectificado, fresado y mecanizado por descarga eléctrica en posición horizontal y con un ángulo de 52°. El cuerpo del mandril está formado por un único bloque de acero, mientras que su placa superior está compuesta por láminas de acero y latón dispuestas de forma alterna. La base de acero garantiza una gran rigidez y, por lo tanto, también una alta precisión de rectificado. Los mandriles de la serie TSJ utilizan imanes de neodimio, gracias a los cuales se obtiene la máxima fuerza de sujeción.

El mandril puede ajustarse al ángulo deseado colocando bloques de calibración entre la base del mandril y su rodillo de apoyo (la altura de los bloques se selecciona según la tabla adjunta al manual). Otra forma de ajustar el ángulo deseado es utilizar un transportador de precisión.

La estructura rígida del mandril permite un mecanizado muy preciso, mientras que su estanqueidad permite utilizarlo en operaciones con refrigerante o en inmersión total. Para facilitar la sujeción de piezas en ángulo, el mandril cuenta con un carril de tope que resulta útil para el posicionamiento.

La distancia entre polos (1,5 ± 0,5 mm) permite sujetar piezas de diferentes tamaños. Diagrama de distancia entre polos:

La fuerza de sujeción depende de los siguientes parámetros:

• tipo de material:
  (la fuerza de sujeción aumenta proporcionalmente al contenido de hierro en el acero)

  - Hierro Armco 100 %
  - Acero de bajo carbono 90 % (St3s)
  - Acero de alto carbono 80 % (St45)
  — acero aleado 70 % (Corrax)
  — acero de alta aleación 65 % (1.2436)
  — hierro fundido 50 %

• Rugosidad de la superficie del mandril y de la pieza sujeta:

  - para Ra hasta 0,08 µm 100 %
  - para Ra hasta 0,20 µm
  90 % - para Ra hasta 1,25 µm 70 %
  - para Ra de hasta 6,30 µm 50
  %- para Ra de hasta 25,00 µm 30 %

• espesor de la pieza sujeta (las pruebas se realizaron con placas de 20 x 20 mm fabricadas en hierro Armco):

• Área de contacto: para garantizar una buena sujeción, las piezas no pueden tener una longitud inferior a 3 mm y, además, en el caso de superficies pequeñas, deben rodearse con placas auxiliares. La fuerza máxima de sujeción por ^cm² se obtiene con piezas que tienen una superficie de aproximadamente 4 cm². Un aumento adicional de la superficie de la pieza no se traduce en una mayor fuerza de sujeción. También es importante que la pieza sujetada esté paralela al mandril, ya que cualquier rugosidad, por pequeña que sea, provoca una disminución de la fuerza de sujeción. El diseño del mandril permite regenerar la superficie de trabajo rectificándola hasta un espesor de 5 mm.

A continuación se presentan los mandriles sinusoidales rectangulares de imán permanente disponibles en nuestra oferta:

- mandril magnético

- Llave Allen para activar el campo magnético: 1 unidad
