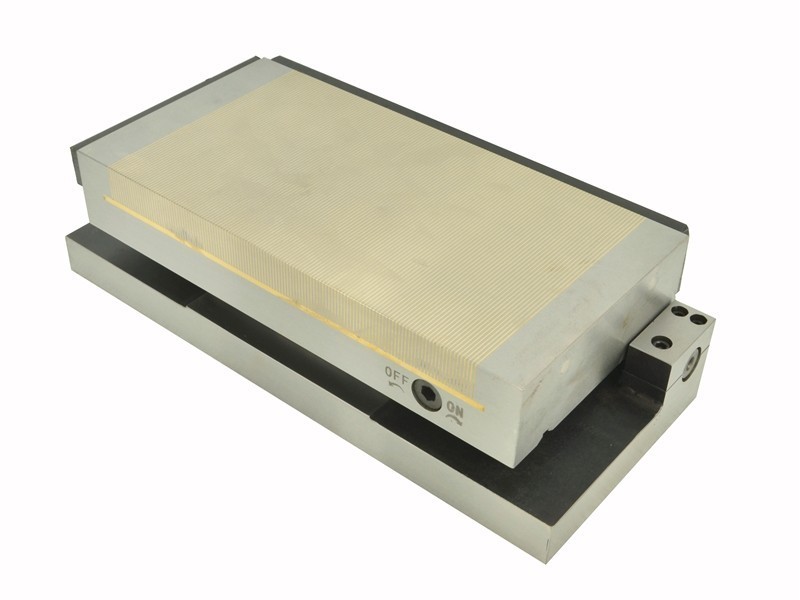

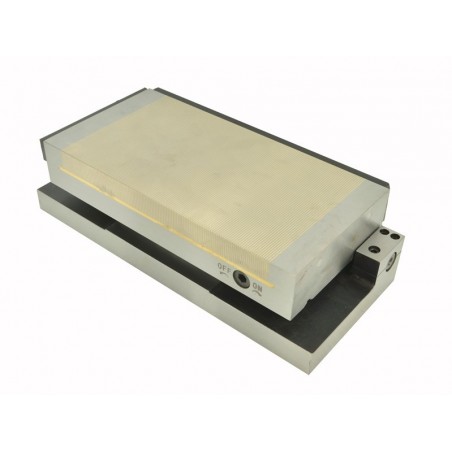

Nuolatinis magnetinis griebtuvas (sinusoidinis) TSJ-3015A

TSJ serijos stačiakampės nuolatinio magnetizmo sinusinės griebtuvės skirtos feromagnetinių ruošinių (t. y. geležies, konstrukcinio plieno, legiruoto plieno, ketaus) tvirtinimui šlifavimo, frezavimo ir elektroerozijos apdirbimo metu horizontalioje padėtyje ir 52° kampu. Spyruoklės korpusas sudarytas iš vieno plieninio bloko, o viršutinė plokštė pagaminta iš pakaitomis išdėstytų plieno ir žalvario lamelių. Plieninis pagrindas užtikrina didelį standumą ir kartu aukštą šlifavimo tikslumą. TSJ serijos spyruoklėse naudojami neodimio magnetai, dėl kurių pasiekiama maksimali fiksavimo jėga.

Spyruoklę galima nustatyti į reikiamą kampą, tarp spyruoklės pagrindo ir jos atraminio ritinio įterpiant matavimo blokelius (blokelių aukštis parenkamas pagal prie instrukcijos pridėtą lentelę). Kitas būdas nustatyti reikiamą kampą – naudoti tikslų kampmatį.

Tvirta griebtuvo konstrukcija užtikrina labai tikslų apdirbimą, o jo sandarumas leidžia naudoti griebtuvą atliekant operacijas su aušinimo skysčiu arba visiškai panardinus į skystį. Kad būtų lengviau įtvirtinti ruošinius kampu, griebtuve yra pozicionavimui naudinga stabdymo juosta.

Strypų žingsnis (1,5 ± 0,5 mm) leidžia tvirtinti įvairių dydžių ruošinius. Strypų žingsnio schema:

Fiksavimo jėga priklauso nuo šių parametrų:

• medžiagos tipo:
  (fiksavimo jėga didėja proporcingai geležies kiekiui pliene)

  – „Armco“ geležis
  100 % – mažai anglies turintis plienas 90 % (St3s)
  – daug anglies turintis plienas 80 % (St45)
  – legiruotas plienas 70 % (Corrax)
  – aukštos legiruotės plienas 65 % (1.2436)
  – ketus 50 %

• spyruoklės ir įtvirtinto ruošinio paviršiaus šiurkštumas:

  – kai Ra neviršija 0,08 µm 100 %
  – kai Ra neviršija 0,20 µm
  90 % – kai Ra neviršija 1,25 µm 70 %
  - kai Ra neviršija 6,30 µm 50 %-
  kai Ra neviršija 25,00 µm 30 %

• įtvirtinto ruošinio storis (bandymai buvo atliekami su 20 x 20 mm dydžio plokštelėmis, pagamintomis iš „Armco“ geležies):

• kontakto plotas – siekiant užtikrinti gerą tvirtinimą, ruošiniai negali būti trumpesni nei 3 mm, be to, jei paviršius mažas, juos reikėtų apjuosti pagalbinėmis plokštėmis. Didžiausia tvirtinimo jėga vienam ^cm² pasiekiama tvirtinant ruošinius, kurių plotas yra apie 4 cm². Toliau didinant ruošinio plotą, fiksavimo jėga nepadidėja. Taip pat svarbu, kad įtvirtintas ruošinys būtų lygiagretus su griebtuvu, nes bet koks, net ir mažiausias, nelygumas sumažina fiksavimo jėgą. Griebtuvo konstrukcija leidžia atnaujinti darbo paviršių, jį nušlifuojant iki 5 mm storio.

Toliau pateikiami mūsų asortimente esantys stačiakampiai nuolatinio magnetinio lauko sinusiniai griebtuvai:

- magnetinis griebtuvas

- šešiakampis raktas magnetiniam laukui įjungti – 1 vnt



.
