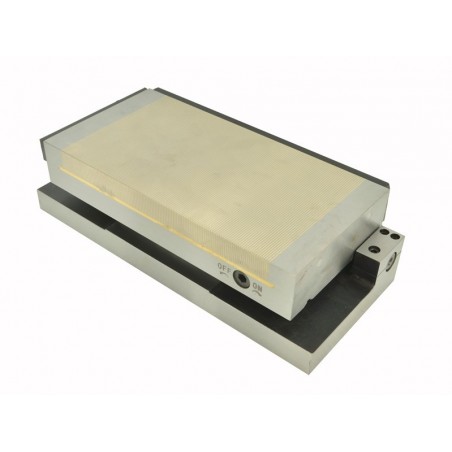

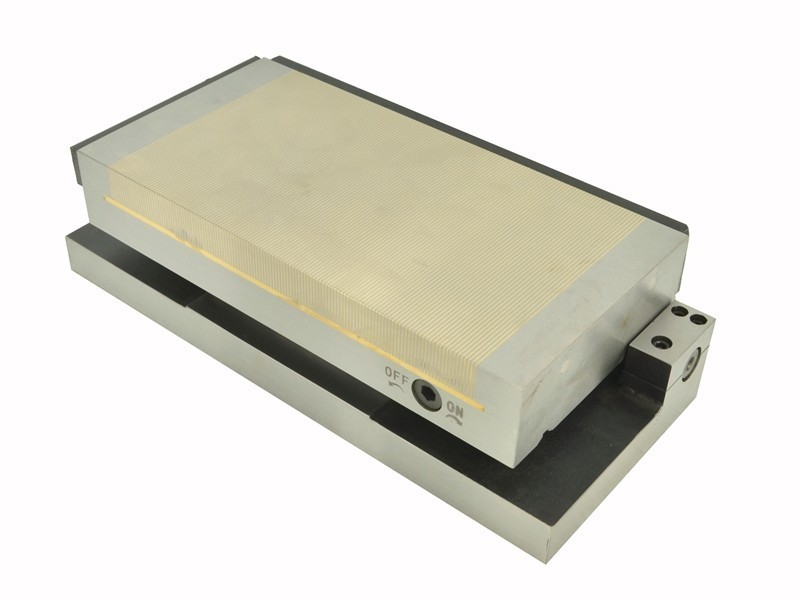

Mandril magnético permanente (senoidal) TSJ-3015A

Os mandris sinusoidais magnéticos permanentes retangulares da série TSJ foram concebidos para fixar peças ferromagnéticas (ou seja, ferro, aço estrutural, aço-liga, ferro fundido) durante a retificação, a fresagem e a maquinação por descarga elétrica, na posição horizontal e num ângulo de 52°. O corpo do mandril é constituído por um único bloco de aço, enquanto a sua placa superior é composta por lamelas de aço e latão dispostas de forma alternada. A base de aço garante uma elevada rigidez e, consequentemente, uma elevada precisão de retificação. Os mandris da série TSJ utilizam ímanes de neodímio, graças aos quais se obtém a força máxima de fixação.

O mandril pode ser ajustado no ângulo pretendido colocando blocos-calibre entre a base do mandril e o seu rolo de apoio (a altura dos blocos é selecionada de acordo com a tabela anexa ao manual). Outra forma de ajustar o ângulo pretendido consiste em utilizar um transferidor de precisão.

A estrutura rígida do mandril permite uma maquinação muito precisa, enquanto a sua estanqueidade permite a utilização do mandril em operações que envolvam líquido de arrefecimento ou em imersão total. Para facilitar a fixação de peças de trabalho em ângulo, o mandril dispõe de um trilho de paragem útil no posicionamento.

O passo dos pinos (1,5 ± 0,5 mm) permite fixar peças de diferentes tamanhos. Diagrama do passo dos pinos:

A força de fixação depende dos seguintes parâmetros:

• tipo de material:
  (a força de fixação aumenta proporcionalmente ao teor de ferro no aço)

  - ferro Armco 100%
  - aço de baixo carbono 90% (St3s)
  - aço de alto carbono 80% (St45)
  – aço ligado 70% (Corrax)
  – aço de alta liga 65% (1.2436)
  – ferro fundido 50%

• rugosidade da superfície do mandril e da peça fixada

  :- para Ra até 0,08 µm 100%-
  para Ra até 0,20 µm
  90%- para Ra até 1,25 µm 70%
  - para Ra até 6,30 µm
  50% - para Ra até 25,00 µm 30%

• espessura da peça fixada (os ensaios foram realizados com placas de 20 x 20 mm em ferro Armco):

• área de contacto — para garantir uma boa fixação, as peças não podem ter menos de 3 mm de comprimento e, além disso, no caso de superfícies pequenas, devem ser rodeadas por placas auxiliares. A força máxima de fixação por ^cm² é obtida para peças com uma área de aproximadamente 4 cm². Um aumento adicional da área da peça não se traduz numa maior força de fixação. É igualmente importante que a peça fixada esteja paralela ao mandril, pois qualquer rugosidade, mesmo a mais pequena, provoca uma diminuição da força de fixação. O design do mandril permite regenerar a área de trabalho através do seu rebanho até uma espessura de 5 mm.

Os mandris sinusoidais magnéticos permanentes retangulares disponíveis na nossa oferta são apresentados abaixo:

- mandril magnético

- chave Allen para ativar o campo magnético - 1 unidade
