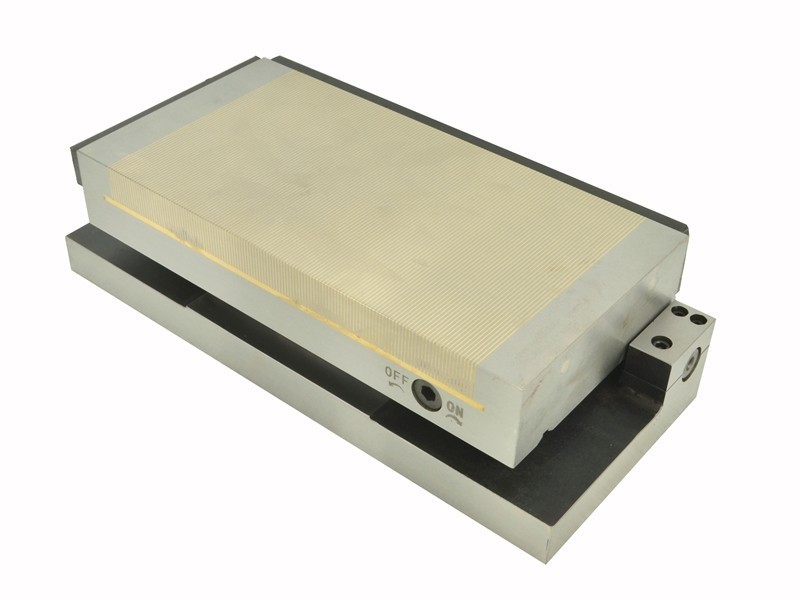

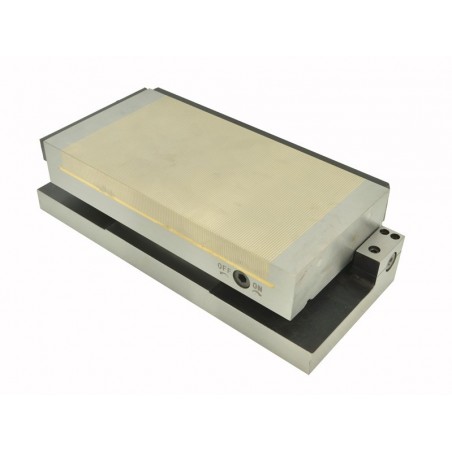

Mandrino magnetico permanente (seno) TSJ-3015A

I mandrini sinusoidali rettangolari a magneti permanenti della serie TSJ sono progettati per il serraggio di pezzi ferromagnetici (ad esempio ferro, acciaio da costruzione, acciaio legato, ghisa) durante le operazioni di rettifica, fresatura ed elettroerosione in posizione orizzontale e con un angolo di 52°. Il corpo del mandrino è costituito da un unico blocco di acciaio, mentre la sua piastra superiore è realizzata con lamelle di acciaio e ottone disposte in modo intercambiabile. La base in acciaio garantisce un’elevata rigidità e, di conseguenza, anche un’elevata precisione di rettifica. I mandrini della serie TSJ utilizzano magneti al neodimio, grazie ai quali si ottiene la massima forza di serraggio.

Il mandrino può essere regolato all’angolo desiderato inserendo spessori tra la base del mandrino e il suo rullo di supporto (l’altezza degli spessori va scelta in base alla tabella allegata al manuale). Un altro modo per impostare l’angolo desiderato consiste nell’utilizzare un goniometro di precisione.

La struttura rigida del mandrino consente una lavorazione molto precisa, mentre la sua tenuta permette di utilizzarlo per operazioni con refrigerante o in immersione totale. Per facilitare il serraggio dei pezzi ad angolo, il mandrino è dotato di una guida di arresto utile per il posizionamento.

Il passo dei poli (1,5 ± 0,5 mm) consente di serrare pezzi di diverse dimensioni. Schema del passo dei poli:

La forza di serraggio dipende dai seguenti parametri:

• tipo di materiale:
  (la forza di serraggio aumenta proporzionalmente al contenuto di ferro nell’acciaio)

  - Ferro Armco 100%
  - Acciaio a basso tenore di carbonio 90% (St3s)
  - Acciaio ad alto tenore di carbonio 80% (St45)
  - acciaio legato 70% (Corrax)
  - acciaio altolegato 65% (1.2436)
  - ghisa 50%

• rugosità della superficie del mandrino e del pezzo serrato

  :- per Ra fino a 0,08 µm 100%-
  per Ra fino a 0,20 µm
  90%- per Ra fino a 1,25 µm 70%
  - per Ra fino a 6,30 µm
  50%- per Ra fino a 25,00 µm 30%

• spessore del pezzo serrato (le prove sono state effettuate su piastre di dimensioni 20 x 20 mm in ghisa Armco):

• area di contatto - per garantire una buona tenuta, i pezzi non possono essere più corti di 3 mm e, inoltre, in caso di superfici ridotte, devono essere circondati da piastre ausiliarie. La forza di serraggio massima per ^cm² si ottiene con pezzi aventi un’area di circa 4 cm². Un ulteriore aumento dell’area del pezzo non comporta una maggiore forza di serraggio. È inoltre importante che il pezzo serrato sia parallelo al mandrino, poiché ogni irregolarità, anche minima, provoca una diminuzione della forza di serraggio. Il design del mandrino consente di rigenerare l’area di lavoro levigandola fino a uno spessore di 5 mm.

Di seguito sono presentati i mandrini sinusoidali a magneti permanenti rettangolari disponibili nella nostra offerta:

- mandrino magnetico

- chiave a brugola per attivare il campo magnetico - 1 pezzo
