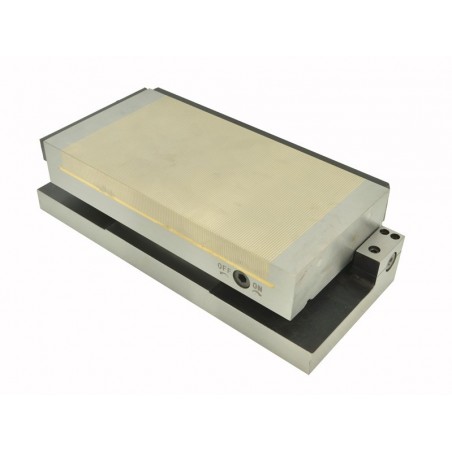

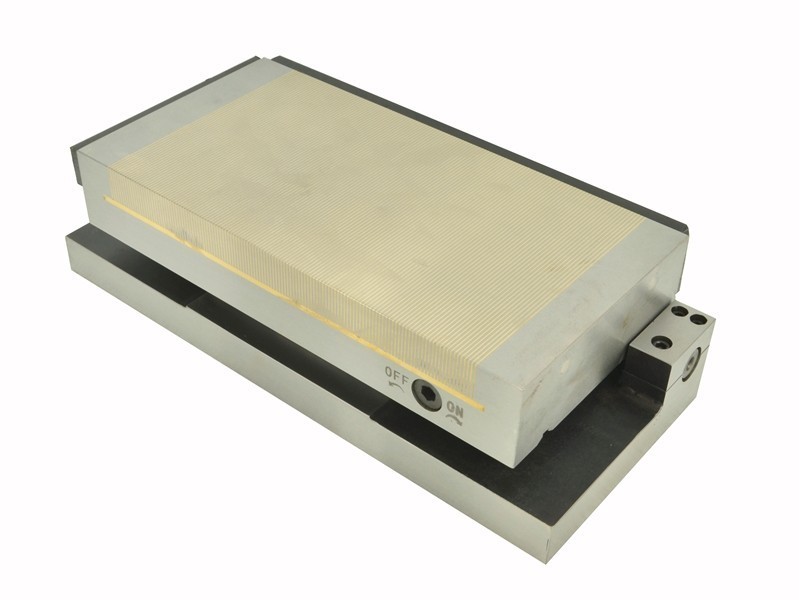

Pysyvä magneettijännitin (sini) TSJ-3015A

TSJ-sarjan suorakulmaiset kestomagneettiset sinimuotoiset kiinnityspalat on suunniteltu ferromagneettisten työkappaleiden (eli raudan, rakenneteräksen, seosteräksen ja valuraudan) kiinnittämiseen hionnan, jyrsinnän ja kipinätyöstön aikana vaakasuorassa asennossa ja 52°:n kulmassa. Kiinnittimen runko koostuu yhdestä teräslohkosta, kun taas sen ylälevy on valmistettu vuorotellen asetetuista teräs- ja messinkilamelleista. Teräspohja takaa suuren jäykkyyden ja siten myös hionnan korkean tarkkuuden. TSJ-sarjan kiinnittimissä käytetään neodyymimagneetteja, joiden ansiosta saavutetaan suurin mahdollinen kiinnitysvahvuus.

Istukan voi asettaa haluttuun kulmaan asettamalla mitta-alustoja istukan pohjan ja tukirullan väliin (alustojen korkeus valitaan käyttöohjeeseen liitetyn taulukon mukaan). Toinen tapa asettaa haluttu kulma on käyttää tarkkuuskulmamittaria.

Istukan jäykkä rakenne mahdollistaa erittäin tarkan työstön, ja sen tiiviys sallii istukan käytön jäähdytysnestettä käyttävissä työstöissä tai täysin upotettuna. Työkappaleiden kulmaan kiinnittämisen helpottamiseksi istukassa on paikannuksessa hyödyllinen pysäytyskisko.

Pylväsväli (1,5 ± 0,5 mm) mahdollistaa erikokoisten työkappaleiden kiinnittämisen. Pylväsväli-kaavio:

Kiinnitysvahvuus riippuu seuraavista parametreista:

• materiaalin tyyppi:
  (kiinnitysvahvuus kasvaa suhteessa teräksen rautapitoisuuteen)

  - Armco-rauta
  100 % - vähähiilinen teräs 90 % (St3s)
  - korkeahiilinen teräs 80 % (St45)
  – seosteräs 70 % (Corrax)
  – korkeaseosteinen teräs 65 % (1.2436)
  – valurauta 50 %

• istukan ja kiinnitetyn työkappaleen pinnan karheus:

  - kun Ra on enintään 0,08 µm 100 %
  - kun Ra on enintään 0,20 µm
  90 % - kun Ra on enintään 1,25 µm 70 %
  - kun Ra on enintään 6,30 µm
  50 % - kun Ra on enintään 25,00 µm 30 %

• kiinnitetyn työkappaleen paksuus (testit suoritettiin 20 x 20 mm:n kokoisilla Armco-rautaa olevilla levyillä):

• kosketuspinta-ala – hyvän kiinnityksen varmistamiseksi työkappaleet eivät saa olla lyhyempiä kuin 3 mm, ja lisäksi pienien pintojen tapauksessa ne tulisi ympäröidä apulevyillä. Suurin kiinnitysvahvuus ^{neliösenttimetriä} kohti saavutetaan työkappaleilla, joiden pinta-ala on noin 4 cm². Työkappaleen pinta-alan lisääminen ei enää lisää kiinnityshalua. On myös tärkeää, että kiinnitetty työkappale on yhdensuuntainen istukan kanssa, sillä jokainen epätasaisuus, jopa pienin, heikentää kiinnityshalua. Istukan rakenne mahdollistaa työstöalueen uusimisen hiomalla sen 5 mm:n paksuuteen.

Alla on esitetty valikoimassamme olevat suorakulmaiset kestomagneettiset sinikiristimet:

- magneettinen kiinnitin

- kuusiokoloavain magneettikentän kytkemiseen päälle – 1 kpl
