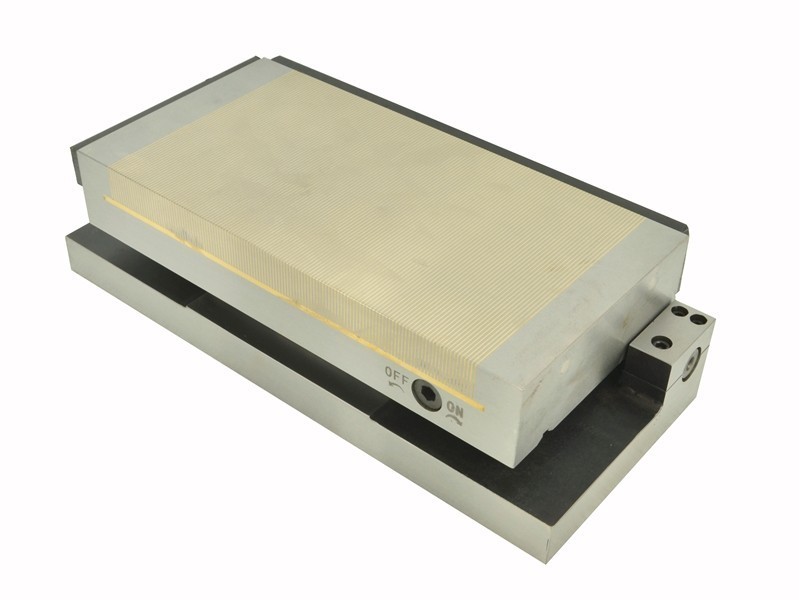

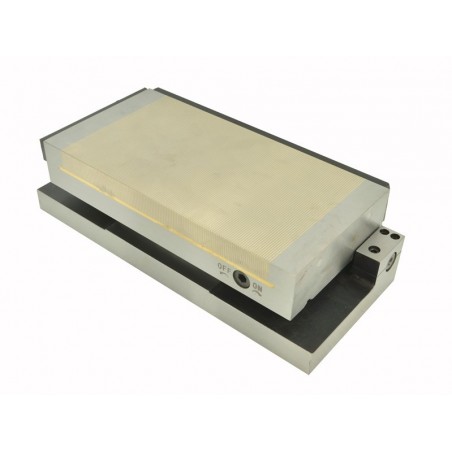

Kalıcı manyetik ayna (sinüs) TSJ-3015A

TSJ serisi dikdörtgen kalıcı manyetik sinüs mandrenleri, taşlama, frezeleme ve elektrikli deşarj işleme işlemleri sırasında ferromanyetik iş parçalarını (örn. demir, yapı çeliği, alaşımlı çelik, dökme demir) yatay konumda ve 52°'lik bir açıyla sıkıştırmak üzere tasarlanmıştır. Mandren gövdesi tek parça çelikten oluşurken, üst plakası çelik ve pirinç lamellerin birbiriyle değiştirilebilir şekilde yerleştirilmesiyle yapılmıştır. Çelik taban, yüksek bir rijitlik ve dolayısıyla taşlama işleminde yüksek bir hassasiyet sağlar. TSJ serisi mandrenlerde neodim mıknatıslar kullanılır; bu sayede maksimum sıkıştırma kuvveti elde edilir.

Mandren, mandren tabanı ile destek silindiri arasına kalibre blokları yerleştirilerek istenen açıya ayarlanabilir (blokların yüksekliği, kılavuza ekli tabloya göre seçilir). İstenen açıyı ayarlamanın bir başka yolu da hassas açıölçer kullanmaktır.

Mandrenin rijit yapısı çok hassas işlemeyi mümkün kılarken, sızdırmazlığı sayesinde mandrenin soğutma sıvısı kullanılan işlemlerde veya tamamen suya daldırılmış durumlarda kullanılması sağlanır. İş parçalarının açılı olarak sıkıştırılmasını kolaylaştırmak amacıyla, mandren üzerinde konumlandırmada yardımcı olan bir durdurma rayı bulunur.

Direk aralığı (1,5 ± 0,5 mm), farklı boyutlardaki iş parçalarının tutulmasına olanak tanır. Direk aralığı şeması:

Sıkıştırma kuvveti aşağıdaki parametrelere bağlıdır:

• malzeme türü:
  (sıkıştırma kuvveti, çelikteki demir içeriğiyle orantılı olarak artar)

  - Armco demiri
  %100 - düşük karbonlu çelik %90 (St3s)
  - yüksek karbonlu çelik %80 (St45)
  - alaşımlı çelik %70 (Corrax)
  - yüksek alaşımlı çelik %65 (1.2436)
  - dökme demir %50

• mandren ve sıkıştırılan iş parçasının yüzey pürüzlülüğü

  :- Ra 0,08 µm'ye kadar
  %100%- Ra 0,20 µm'ye kadar
  %90%- Ra 1,25 µm'ye kadar %70%
  - Ra değeri 6,30 µm'ye kadar %50 -
  Ra değeri 25,00 µm'ye kadar %30

• sıkıştırılan iş parçasının kalınlığı (testler, Armco demirinden yapılmış 20 x 20 mm boyutundaki plakalar üzerinde gerçekleştirilmiştir):

• temas alanı - iyi bir tutuş sağlamak için iş parçaları 3 mm'den kısa olamaz ve ayrıca küçük yüzeylerde yardımcı plakalarla çevrelenmelidir. ^cm² başına maksimum sıkıştırma kuvveti, yaklaşık 4 cm^² alana sahip iş parçaları için elde edilir. İş parçası alanının daha fazla artırılması, daha yüksek bir sıkıştırma kuvveti anlamına gelmez. Sıkıştırılan iş parçasının mandrene paralel olması da önemlidir; çünkü her türlü pürüz, en küçüğü bile olsa, sıkıştırma kuvvetinin azalmasına neden olur. Mandrenin tasarımı, çalışma alanının 5 mm kalınlığa kadar taşlanarak yenilenmesine olanak tanır.

Ürün yelpazemizde bulunan dikdörtgen kalıcı manyetik sinüs mandrenleri aşağıda sunulmuştur:

- manyetik mandren

- manyetik alanı açmak için alyan anahtarı - 1 adet
