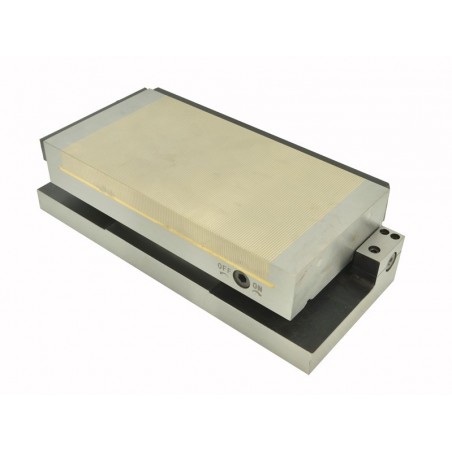

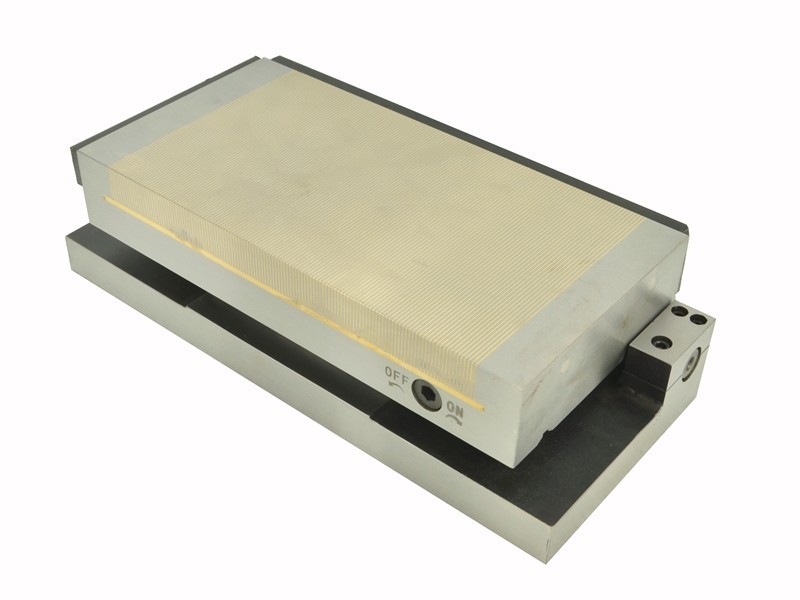

Permanentní magnetické sklíčidlo (sinusové) TSJ-3015A

Obdélníková permanentní magnetická sinusová sklíčidla řady TSJ jsou určena k upínání feromagnetických obrobků (tj. železa, konstrukční oceli, legované oceli, litiny) při broušení, frézování a elektroerozivním obrábění ve vodorovné poloze a pod úhlem 52°. Tělo sklíčidla tvoří jeden ocelový blok, zatímco jeho horní deska je vyrobena z oceli a mosazných lamel umístěných střídavě. Ocelová základna zajišťuje vysokou tuhost, a tím i vysokou přesnost broušení. Sklíčidla řady TSJ využívají neodymové magnety, díky nimž je dosaženo maximální upínací síly.

Sklíčidlo lze nastavit pod požadovaným úhlem umístěním měrných bloků mezi základnu sklíčidla a jeho opěrný válec (výška bloků se volí podle tabulky přiložené k návodu). Dalším způsobem nastavení požadovaného úhlu je použití přesného úhloměru.

Tuhá konstrukce sklíčidla umožňuje velmi přesné obrábění, přičemž jeho těsnost umožňuje použití sklíčidla pro operace s chladicí kapalinou nebo operace v plném ponoru. Pro usnadnění upínání obrobků pod úhlem je sklíčidlo vybaveno dorazovou lištou užitečnou při polohování.

Rozteč tyčí (1,5 ± 0,5 mm) umožňuje upnout obrobky různých velikostí. Schéma rozteče pólů:

Upínací síla závisí na následujících parametrech:

• typu materiálu:
  (upínací síla se zvyšuje úměrně obsahu železa v oceli)

  - armovací železo 100%
  - nízkouhlíková ocel 90% (St3s)
  - vysokouhlíková ocel 80% (St45)
  - legovaná ocel 70% (Corrax)
  - vysoce legovaná ocel 65% (1.2436)
  - litina 50%.

• drsnost povrchu sklíčidla a upnutého obrobku:

  - pro Ra do 0,08 µm 100%
  - pro Ra do 0,20 µm 90%
  - pro Ra do 1,25 µm 70%
  - pro Ra do 6,30 µm 50%
  - pro Ra do 25,00 µm 30%

• tloušťka upnutého obrobku (zkoušky byly provedeny pro desky o rozměrech 20 x 20 mm vyrobené z Armco železa):

• kontaktní plocha - pro zajištění dobrého držení nesmí být obrobky kratší než 3 mm a v případě malých ploch by navíc měly být obklopeny pomocnými deskami. Maximální upínací síly na ^cm2 se dosahuje u obrobků s plochou přibližně 4 ^cm2. Další zvětšení plochy obrobku se neprojeví na větší upínací síle. Důležité je také, aby upnutý obrobek byl rovnoběžný se sklíčidlem, protože každá, i ta nejmenší nerovnost, způsobuje snížení upínací síly. Konstrukce sklíčidla umožňuje regeneraci pracovní plochy broušením na 5 mm tloušťky.

Obdélníková permanentní magnetická sinusová sklíčidla dostupná v naší nabídce jsou uvedena níže:

- magnetické sklíčidlo

- dorazové lišty se šrouby - 2 sady

- imbusový klíč k zapnutí magnetického pole - 1 kus
