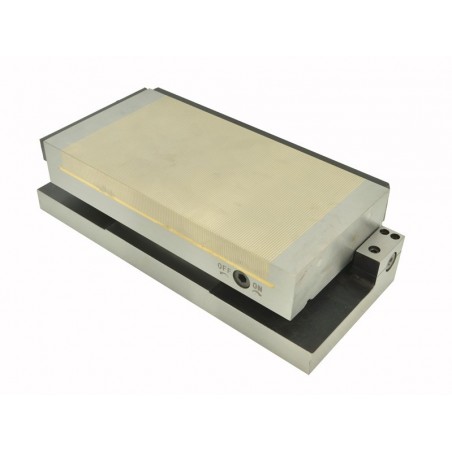

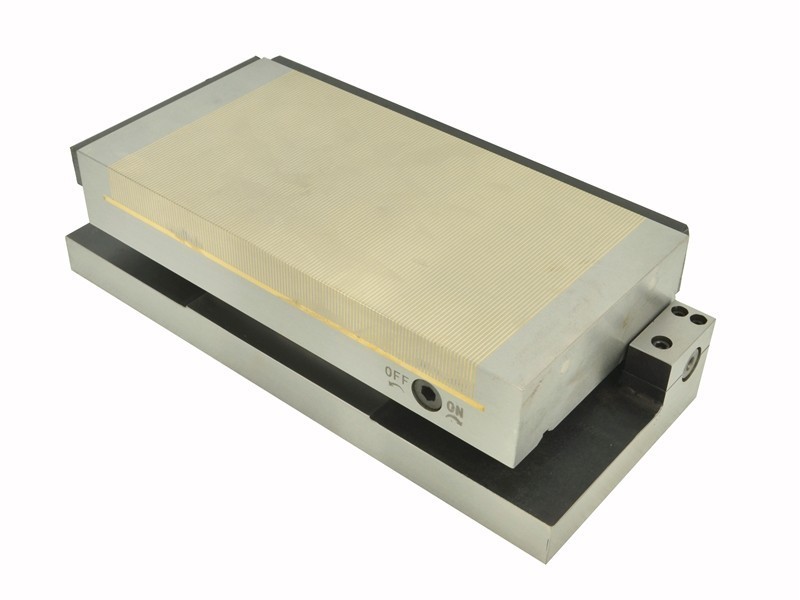

Állandó mágneses tokmány (szinusz) TSJ-3015A

A TSJ sorozatú, téglalap alakú, állandó mágneses szinuszfogókat ferromágneses munkadarabok (pl. vas, szerkezeti acél, ötvözött acél, öntöttvas) rögzítésére tervezték csiszolás, marás és szikraforgácsolás során, vízszintes helyzetben és 52°-os szögben. A befogó testét egyetlen acélblokk alkotja, míg a felső lemez acélból és sárgarézből készült, felváltva elhelyezett lamellákból áll. Az acél alap nagy merevséget biztosít, és ezáltal a csiszolás nagy pontosságát is garantálja. A TSJ sorozatú befogók neodímium mágneseket használnak, amelyeknek köszönhetően a maximális befogási erő érhető el.

A tokmány a kívánt szögbe állítható úgy, hogy mérőtömböket helyezünk a tokmány alapja és a támasztógörgő közé (a tömbök magasságát a használati útmutatóhoz csatolt táblázat szerint kell kiválasztani). A kívánt szög beállításának másik módja egy precíziós szögmérő használata.

A befogó merev szerkezete nagyon pontos megmunkálást tesz lehetővé, míg szorítóereje lehetővé teszi a befogó használatát hűtőfolyadékkal járó műveleteknél vagy teljes merítéses műveleteknél is. A munkadarabok szögben történő befogásának megkönnyítése érdekében a befogó rendelkezik egy pozicionáláshoz hasznos ütközősínekkel.

A rúdköz (1,5 ± 0,5 mm) lehetővé teszi különböző méretű munkadarabok befogását. Rúdköz-diagram:

A szorítóerő a következő paraméterektől függ:

• az anyag típusa:
  (a szorítóerő az acél vas-tartalmával arányosan növekszik)

  – Armco vas 100%
  – alacsony széntartalmú acél 90% (St3s)
  – magas széntartalmú acél 80% (St45)
  – ötvözött acél 70% (Corrax)
  – magas ötvözésű acél 65% (1.2436)
  – öntöttvas 50%

• a befogó és a befogott munkadarab felületének érdessége:

  – Ra-értékig 0,08 µm:
  100% – Ra-értékig 0,20 µm:
  90% – Ra-értékig 1,25 µm: 70%
  - Ra-értékig 6,30 µm
  50%- Ra-értékig 25,00 µm 30%

• a befogott munkadarab vastagsága (a vizsgálatokat 20 x 20 mm méretű, Armco vasból készült lemezeken végezték):

• érintkezési felület – a biztos rögzítés érdekében a munkadarabok nem lehetnek rövidebbek 3 mm-nél, és emellett kis felületű munkadarabok esetén azokat kiegészítő lemezekkel kell körülvenni. A cm²-enkénti maximális befogási erőt kb. 4 cm^² felületű munkadaraboknál érik el. A munkadarab felületének további növelése nem eredményez nagyobb befogóerőt. Fontos továbbá, hogy a befogott munkadarab párhuzamos legyen a befogóval, mivel minden, még a legkisebb egyenetlenség is csökkenti a befogóerőt. A befogó kialakítása lehetővé teszi a munkaterület regenerálását 5 mm vastagságig történő csiszolással.

Az alábbiakban bemutatjuk a kínálatunkban szereplő téglalap alakú, állandó mágneses szinuszfogókat:

- mágneses befogó

- a mágneses mező bekapcsolásához szükséges imbuszkulcs – 1 db
