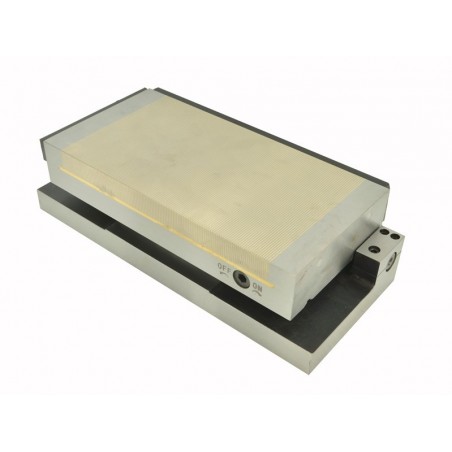

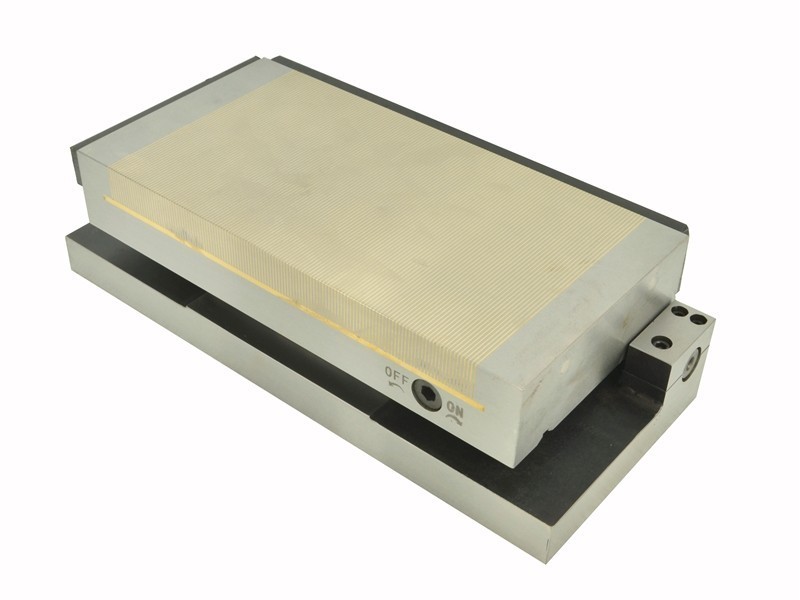

Mandrină magnetică permanentă (sinusoidală) TSJ-3015A

Mandrinele sinusoidale magnetice permanente dreptunghiulare din seria TSJ sunt concepute pentru fixarea pieselor feromagnetice (de exemplu, fier, oțel structural, oțel aliat, fontă) în timpul rectificării, frezării și prelucrării prin descărcare electrică în poziție orizontală și la un unghi de 52°. Corpul mandrinei este format dintr-un singur bloc de oțel, în timp ce placa sa superioară este realizată din oțel și lamelă de alamă plasate interschimbabil. Baza din oțel asigură o rigiditate ridicată și, astfel, și o precizie ridicată a rectificării. Mandrinele din seria TSJ utilizează magneți de neodim, datorită cărora se obține o forță de strângere maximă.

Mandrina poate fi reglată la un unghi dorit prin plasarea unor blocuri de gabarit între baza mandrinei și rola sa de susținere (înălțimea blocurilor se selectează conform tabelului atașat la manual). O altă modalitate de stabilire a unghiului dorit este utilizarea unui raportor de precizie.

Structura rigidă a mandrinei permite o prelucrare foarte precisă, în timp ce etanșeitatea acesteia permite utilizarea mandrinei pentru operații care implică lichid de răcire sau operații în imersiune completă. Pentru a facilita prinderea pieselor de prelucrat în unghi, mandrina dispune de o șină de oprire utilă în poziționare.

Pasul polilor (1,5 ± 0,5 mm) permite prinderea pieselor de prelucrat de diferite dimensiuni. Diagrama pasului polilor:

Forța de strângere depinde de următorii parametri:

• tipul de material:
  (forța de strângere crește proporțional cu conținutul de fier din oțel)

  - fier Armco 100%
  - oțel cu conținut scăzut de carbon 90% (St3s)
  - oțel cu conținut ridicat de carbon 80% (St45)
  - oțel aliat 70% (Corrax)
  - oțel înalt aliat 65% (1.2436)
  - fontă 50%

• rugozitatea suprafeței mandrinei și a piesei fixate:

  - pentru Ra până la 0,08 µm 100%
  - pentru Ra până la 0,20 µm 90%
  - pentru Ra până la 1,25 µm 70%
  - pentru Ra până la 6,30 µm 50%
  - pentru Ra până la 25,00 µm 30%

• grosimea piesei prinse (testele au fost efectuate pentru plăci cu dimensiunea de 20 x 20 mm din fier Armco):

• suprafața de contact - pentru a asigura o bună fixare, piesele nu pot fi mai scurte de 3 mm și, în plus, în cazul suprafețelor mici, acestea trebuie înconjurate cu plăci auxiliare. Forța maximă de strângere pe ^cm2 se obține pentru piesele de lucru cu o suprafață de aproximativ 4 ^cm2. O creștere suplimentară a suprafeței piesei de prelucrat nu se traduce printr-o forță de prindere mai mare. De asemenea, este important ca piesa de prelucrat prinsă să fie paralelă cu mandrina, deoarece orice asperitate, chiar și cea mai mică, determină o scădere a forței de prindere. Designul mandrinei permite regenerarea zonei de lucru prin rectificarea acesteia la 5 mm din grosime.

Mandrinele sinusoidale magnetice permanente dreptunghiulare disponibile în oferta noastră sunt prezentate mai jos:

- mandrină magnetică

- șine de oprire cu șuruburi - 2 seturi

- cheie Allen pentru activarea câmpului magnetic - 1 buc.
