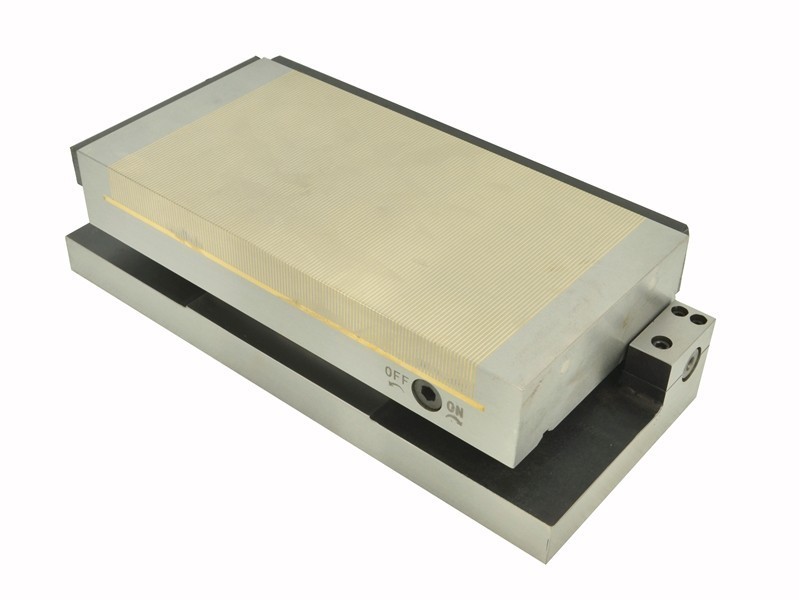

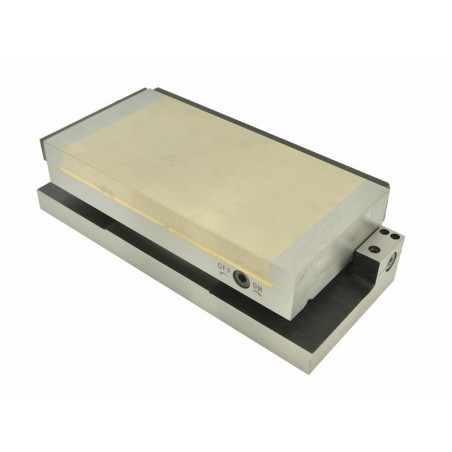

Püsimagnetsöötur (sine) TSJ-3015A

TSJ-seeria ristkülikukujulised püsimagnetilised siinuspadrunid on mõeldud ferromagneetiliste töödeldavate detailide (nt raud, konstruktsiooniteras, legeeritud teras, malm) kinnitamiseks horisontaalses asendis ja 52° nurga all lihvimise, freesimise ja elektrilahenduslõikamise ajal. Kinniti korpus koosneb ühest terasplokist, samas kui selle ülemine plaat on valmistatud vaheldumisi paigutatud teras- ja messinglamellidest. Terasest alus tagab suure jäikuse ja seeläbi ka lihvimise kõrge täpsuse. TSJ-seeria kinnitites kasutatakse neodüümimagneteid, mille abil saavutatakse maksimaalne kinnitusjõud.

Padrunit saab seadistada soovitud nurga alla, paigutades kalibreerimisklotsid padruni aluse ja tugirulli vahele (klotside kõrgus valitakse kasutusjuhendile lisatud tabeli järgi). Teine viis soovitud nurga seadistamiseks on kasutada täppisnurga mõõturit.

Padruni jäik konstruktsioon võimaldab väga täpset töötlemist, samas kui selle tihedus lubab padrunit kasutada töötlemisel, kus kasutatakse jahutusvedelikku, või täielikult vedelikku kastetud töötlemisel. Töödetailide nurga all kinnitamise hõlbustamiseks on padrunil positsioneerimisel abiks olev piirdeplaat.

Pole pitch (1,5 ± 0,5 mm) võimaldab kinnitada erineva suurusega töödeldavaid detaile. Pole pitch'i skeem:

Kinnitusjõud sõltub järgmistest parameetritest:

• materjali tüüp:
  (kinnitusjõud suureneb proportsionaalselt raua sisaldusega terases)

  – Armco-raud 100%
  – madala süsinikusisaldusega teras 90% (St3s)
  – kõrge süsinikusisaldusega teras 80% (St45)
  – legeerterast 70% (Corrax)
  – kõrgllegeerterast 65% (1.2436)
  – malmi 50%

• padruni ja kinnitatud töödeldava detaili pinna karedus:

  – Ra-väärtuse korral kuni 0,08 µm 100
  % – Ra-väärtuse korral kuni 0,20 µm 90 % –
  Ra-väärtuse korral kuni 1,25 µm 70 %
  - Ra-väärtuse puhul kuni 6,30 µm
  50% - Ra-väärtuse puhul kuni 25,00 µm 30%

• kinnitatud töödeldava detaili paksus (katsed viidi läbi 20 x 20 mm suurusega Armco-raudplaatidega):

• kontaktpind – hea kinnipidamise tagamiseks ei tohi töödeldavad detailid olla lühemad kui 3 mm ning lisaks tuleks väikeste pindade puhul neid ümbritseda abiplaatidega. Maksimaalne kinnitusjõud ^cm² kohta saavutatakse töödeldavate detailide puhul, mille pindala on umbes 4 cm². Tööeseme pindala edasine suurendamine ei too kaasa kinnitusjõu suurenemist. Samuti on oluline, et kinnitatud tööese oleks paralleelne kinnitusklambriga, sest iga ebatasasus, isegi kõige väiksem, põhjustab kinnitusjõu vähenemist. Kinnitusklambri konstruktsioon võimaldab tööpinda taastada, lihvides selle 5 mm paksuseks.

Allpool on esitatud meie valikus olevad ristkülikukujulised püsimagnetilised siinipadrunid:

- magnethaak

- kuuskantvõti magnetvälja sisselülitamiseks – 1 tükk
