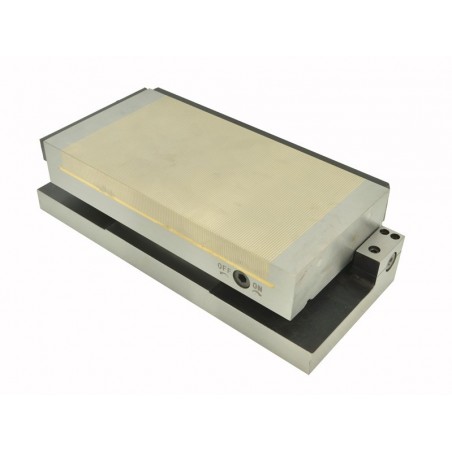

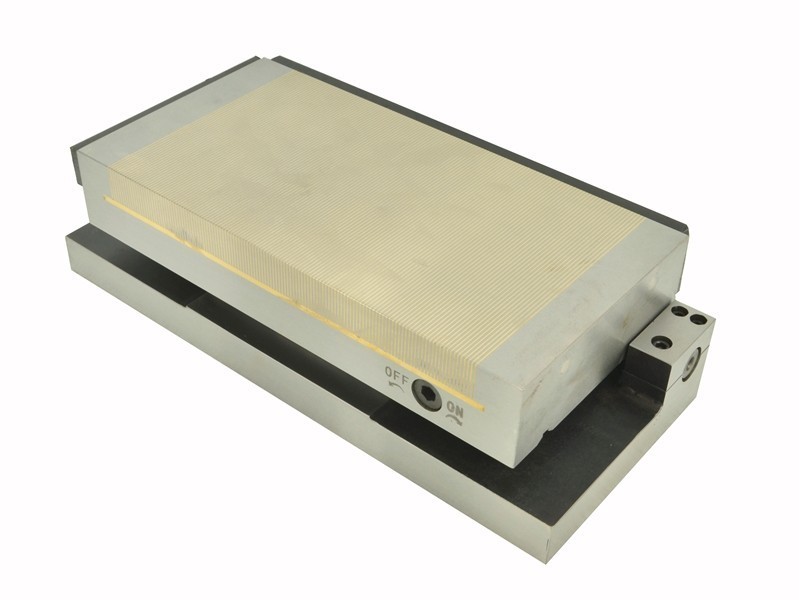

Permanent magnetisk chuck (sinus) TSJ-3015A

De rektangulære sinus-spennhylsene med permanentmagnet i TSJ-serien er utviklet for å feste ferromagnetiske arbeidsstykker (dvs. jern, konstruksjonsstål, legert stål, støpejern) under sliping, fresing og elektrisk utladningsbearbeiding i horisontal stilling og i en vinkel på 52°. Spennpatronens kropp består av en enkelt stålblokk, mens toppplaten er laget av stål- og messinglameller som er plassert vekselvis. Stålbasen sikrer høy stivhet og dermed også høy nøyaktighet ved sliping. Spennpatronene i TSJ-serien bruker neodymmagneter, noe som gir maksimal klemkraft.

Spennpatronen kan stilles inn i ønsket vinkel ved å plassere måleklosser mellom spennpatronens sokkel og støttevalsen (høyden på klossene velges i henhold til tabellen vedlagt bruksanvisningen). En annen måte å stille inn ønsket vinkel på er å bruke en presisjonsvinkelmåler.

Spennpatronens stive konstruksjon muliggjør svært presis bearbeiding, mens dens tetthet gjør det mulig å bruke spennpatronen til operasjoner med kjølevæske eller operasjoner i full nedsenking. For å gjøre det enklere å spenne fast arbeidsstykker i en vinkel, har spennpatronen en anslagsskinne som er nyttig ved posisjonering.

Stangavstanden (1,5 ± 0,5 mm) gjør det mulig å feste arbeidsstykker av forskjellige størrelser. Diagram over stangavstand:

Klemkraften avhenger av følgende parametere:

• materialtype:
  (klemkraften øker proporsjonalt med jerninnholdet i stålet)

  – Armco-jern
  100 % – lavkarbonstål 90 % (St3s)
  – høykarbonstål 80 % (St45)
  – legert stål 70 % (Corrax)
  – høylegert stål 65 % (1.2436)
  – støpejern 50 %

• Overflateruhet på chucken og det fastspente arbeidsstykket

  : – for Ra opp til 0,08 µm 100 %
  – for Ra opp til 0,20 µm
  90 % – for Ra opp til 1,25 µm 70 %
  - for Ra opp til 6,30 µm 50 % -
  for Ra opp til 25,00 µm 30 %

• tykkelsen på det innspente arbeidsstykket (testene ble utført på plater med dimensjonene 20 x 20 mm laget av Armco-jern):

• kontaktareal – for å sikre god feste kan arbeidsstykkene ikke være kortere enn 3 mm, og i tillegg bør de, ved små overflater, omgis av hjelpeplater. Den maksimale klemkraften per ^cm² oppnås for arbeidsstykker med et areal på ca. 4 cm². En ytterligere økning i arbeidsstykkets areal gir ikke høyere klemkraft. Det er også viktig at det innspente arbeidsstykket ligger parallelt med chucken, fordi enhver ujevnhet, selv den minste, fører til en reduksjon i klemkraften. Chuckens utforming gjør det mulig å gjenopprette arbeidsområdet ved å slipe det ned til en tykkelse på 5 mm.

De rektangulære sinus-chuckene med permanentmagnet som finnes i vårt sortiment, presenteres nedenfor:

- magnetisk spennfeste

- unbrakonøkkel for å slå på magnetfeltet – 1 stk



.
