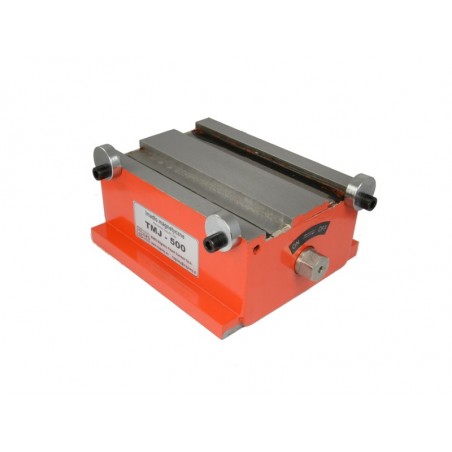

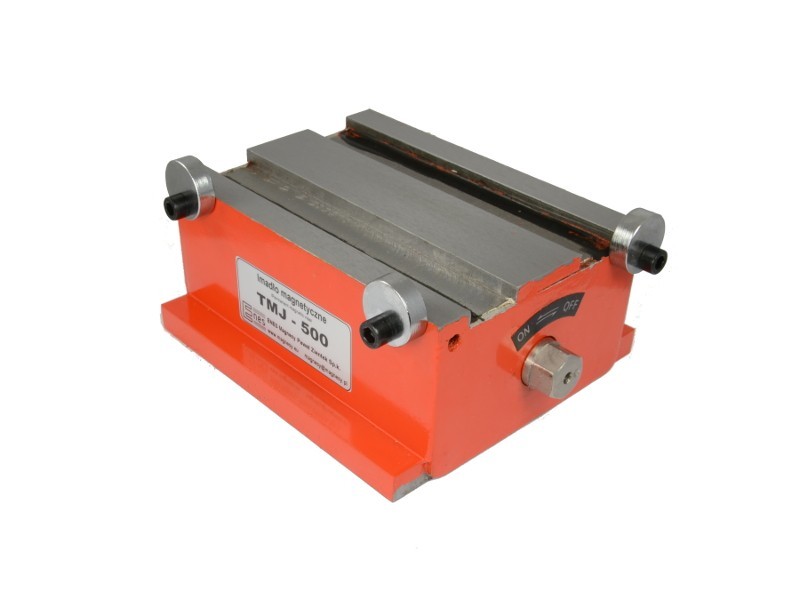

Permanentní magnetický svěrák TMJ-500

Jednostranné permanentní magnetické svěráky řady TMJ mají široké využití při broušení, řezání, vrtání a frézování na konvenčních i CNC obráběcích strojích. Svěráky jsou postaveny na bázi odolných neodymových magnetů. Nevyžaduje žádné elektrické napájení, takže je pro uživatele zcela bezpečný.

Tělo svěráku je vyrobeno z jednolitého ocelového bloku, ke kterému jsou přišroubovány dva kusy pólů. Na pólových dílech jsou navíc namontovány excentrické ucpávkové desky pro lepší upnutí obrobku v horizontální rovině při vysokých obráběcích silách. Magnetické pole lze zapínat a vypínat pomocí skříňového klíče otočením o 180° doprava, resp. doleva.

Univerzální jednostranné magnetické svěráky jsou určeny k upínání feromagnetických obrobků (tj. železa, konstrukční oceli, legované oceli, litiny). Tuhost svěráku a síla neodymových magnetů umožňují upnutí těžkých obrobků, zatímco malé rozměry umožňují opracování obrobku z pěti stran v jedné upínací poloze. Svěráky řady TMJ jsou odolné vůči působení vody a chladicích kapalin s pH > 8,7.

Oboustranně dostupné čepy magnetického válečku umožňují spojit dva nebo více svěráků do jedné sady, díky čemuž je možné upínat dlouhé obrobky.

Parametry, které ovlivňují upínací sílu:

• typ materiálu - čím vyšší je obsah železa v oceli, tím lepší jsou magnetické vlastnosti:
  - nízkouhlíková ocel (St3s) - 100 %
  - vysokouhlíková ocel - 90 %
  - nízkolegovaná ocel - 75 %
  - litina - 50 %.


• kvalita povrchu - velikost nemagnetické mezery mezi pólovými dílci a upínaným obrobkem (čím větší mezera, tím menší upínací síla). Pro zkoušky byly použity frézované plechy z oceli St3s.


• tloušťka upnutého materiálu - aby bylo dosaženo 100 % upínací síly, měly by mít obrobky tloušťku alespoň 15 mm.

• tvar upínaných obrobků - pro dosažení plné upínací síly by velikost upínaného obrobku neměla být menší než pracovní plocha sklíčidla.

Schéma a rozměry dostupných sklíčidel TMJ jsou uvedeny níže:
