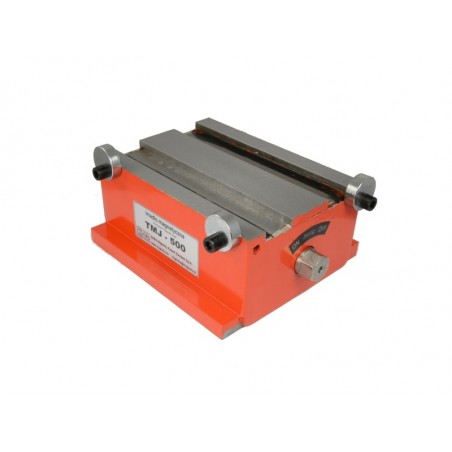

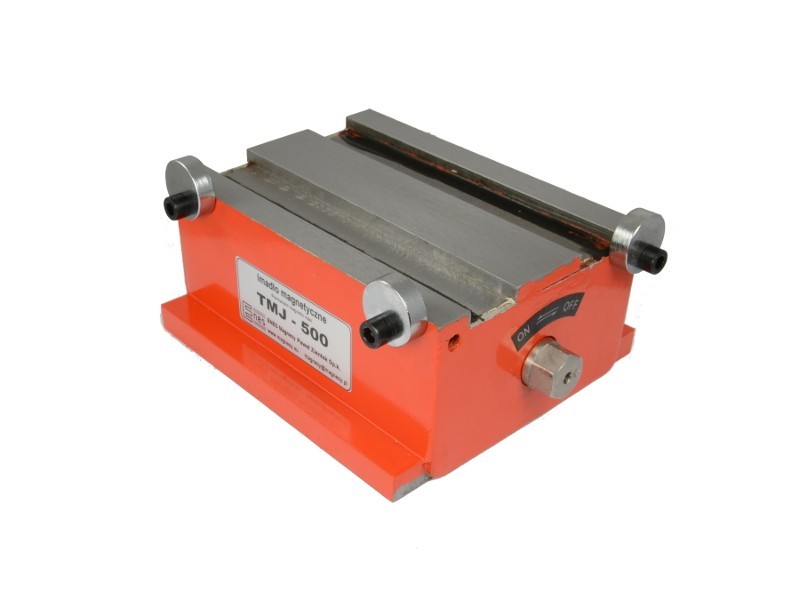

Menghină magnetică permanentă TMJ-500

Menghinele magnetice permanente unilaterale din seria TMJ au o gamă largă de aplicații în operațiunile de rectificare, tăiere, găurire și frezare, atât pe mașini-unelte convenționale, cât și CNC. Menghina este construită pe baza magneților de neodim durabili. Nu necesită nicio sursă de alimentare electrică, deci este complet sigură pentru un utilizator.

Corpul mandrinei este fabricat dintr-un bloc de oțel uniform, cu două piese polare înșurubate pe acesta. În plus, pe piesele polare sunt montate plăci de împachetare excentrice pentru fixarea mai bună a unei piese în plan orizontal la forțe de prelucrare ridicate. Câmpul magnetic poate fi activat și dezactivat cu ajutorul unei chei tubulare, prin rotirea acesteia cu 180° la dreapta, respectiv la stânga.

Menghinele magnetice universale unilaterale sunt concepute pentru prinderea pieselor feromagnetice (de exemplu, fier, oțel de construcție, oțel aliat, fontă). Rigiditatea menghinei și puterea magneților de neodim permit prinderea pieselor grele, în timp ce dimensiunile reduse permit prelucrarea unei piese de pe cinci laturi într-o singură poziție de prindere. Menghinele din seria TMJ sunt rezistente la acțiunea apei și a lichidelor de răcire cu pH > 8,7.

Pivoții rolei magnetice disponibili pe ambele părți permit combinarea a două sau mai multe menghine într-un singur set, datorită căruia este posibilă prinderea pieselor lungi.

Parametrii care influențează forța de strângere:

• tipul de material - cu cât conținutul de fier din oțel este mai mare, cu atât proprietățile magnetice sunt mai bune:
  - oțel cu conținut scăzut de carbon (St3s) - 100%
  - oțel cu conținut ridicat de carbon - 90%
  - oțel slab aliat - 75%
  - fontă - 50%


• calitatea suprafeței - dimensiunea spațiului nemagnetic dintre piesele polare și piesa de prelucrat fixată (cu cât spațiul este mai mare, cu atât forța de fixare este mai mică). Pentru teste au fost utilizate plăci frezate din oțel St3s.


• grosimea materialului prins - pentru a obține 100% din forța de strângere, piesele trebuie să aibă o grosime de cel puțin 15 mm.

• forma pieselor de prelucrat prinse - pentru a obține întreaga forță de prindere, dimensiunea piesei de prelucrat prinse nu trebuie să fie mai mică decât suprafața de lucru a mandrinei.

Diagrama schematică și dimensiunile mandrinelor TMJ disponibile sunt prezentate mai jos:
