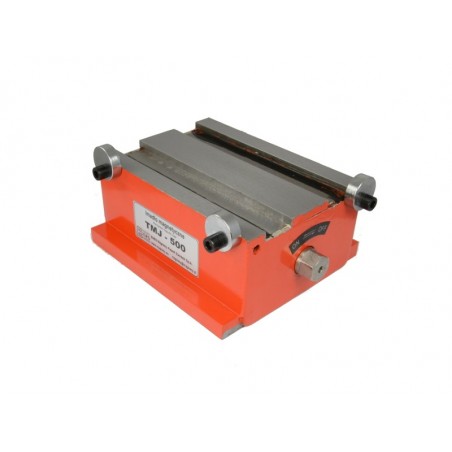

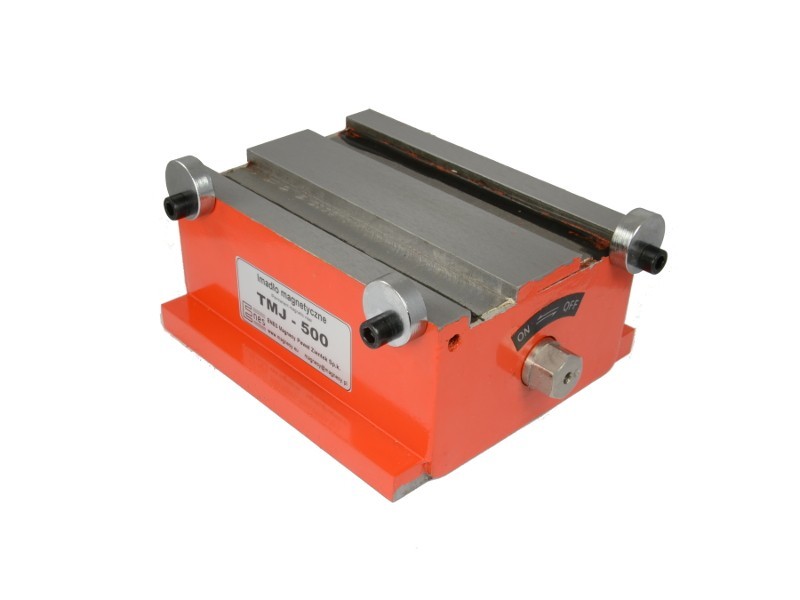

Permanentný magnetický zverák TMJ-500

Jednostranné permanentné magnetické zveráky radu TMJ majú široké využitie pri brúsení, rezaní, vŕtaní a frézovaní na konvenčných aj CNC obrábacích strojoch. Zverák je skonštruovaný na báze odolných neodymových magnetov. Nevyžaduje žiadne elektrické napájanie, takže je pre používateľa úplne bezpečný.

Telo upínača je vyrobené z jednotného oceľového bloku, ku ktorému sú priskrutkované dva pólové diely. Okrem toho sú na pólových kusoch namontované excentrické upchávkové dosky na lepšie upnutie obrobku v horizontálnej rovine pri vysokých obrábacích silách. Magnetické pole sa dá zapnúť a vypnúť pomocou skrutkového kľúča otočením o 180° doprava, resp. doľava.

Univerzálne jednostranné magnetické zveráky sú určené na upínanie feromagnetických obrobkov (t. j. železa, konštrukčnej ocele, legovanej ocele, liatiny). Tuhosť zveráka a sila neodymových magnetov umožňujú upínanie ťažkých obrobkov, pričom malé rozmery umožňujú obrábanie obrobku z piatich strán v jednej upínacej polohe. Zveráky radu TMJ sú odolné voči pôsobeniu vody a chladiacich kvapalín s pH > 8,7.

Otočné body magnetického valca dostupné na oboch stranách umožňujú spojenie dvoch alebo viacerých zverákov do jednej súpravy, vďaka čomu je možné upínať dlhé obrobky.

Parametre, ktoré ovplyvňujú upínaciu silu:

• typ materiálu - čím vyšší je obsah železa v oceli, tým lepšie sú magnetické vlastnosti:
  - nízkouhlíková oceľ (St3s) - 100 %
  - vysokouhlíková oceľ - 90 %
  - nízkolegovaná oceľ - 75 %
  - liatina - 50 %


• kvalita povrchu - veľkosť nemagnetickej medzery medzi pólovými dielmi a upínaným obrobkom (čím väčšia medzera, tým menšia upínacia sila). Na skúšky sa použili frézované plechy z ocele St3s.


• hrúbka upínaného materiálu - aby sa dosiahla 100 % upínacia sila, obrobky by mali mať hrúbku aspoň 15 mm.

• tvar upínaných obrobkov - aby sa dosiahla plná upínacia sila, veľkosť upínaného obrobku by nemala byť menšia ako pracovná plocha skľučovadla.

Schéma a rozmery dostupných skľučovadiel TMJ sú uvedené nižšie:
