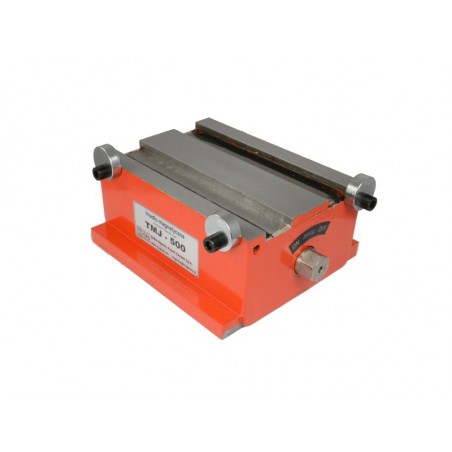

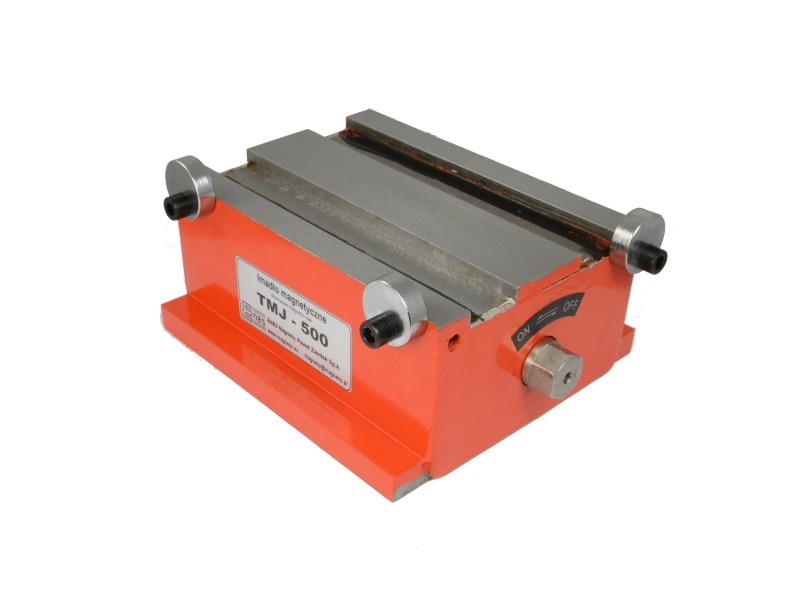

Morsa magnetica permanente TMJ-500

Di	Prezzo netto	Prezzo lordo
1 pezzi.	€483.75	€595.01

Quantità

Quantità disponibile:3 pezzi.

Fai una domanda

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Descrizione

Lunghezza: 200 [mm]
Larghezza: 150 [mm]
Altezza: 71 [mm]
Tipo di magnete: Neodimio
Capacità massima di sollevamento: ~500 [kg]
Temperatura massima di lavoro: ≤ 80 [°C]
Disposizione dei pali: trasversale alla direzione di lavorazione, 3 poli (N-S-N)
Con campo magnetico separabile: sì
Commutatore di campo magnetico: sì, uno per tutti gli aerei
Modalità di manipolazione: uso manuale
Per la tenuta delle piccole parti: sì
Numero di assi a cui allegare i dettagli: 1
Peso: 9.3 [kg]

Le morse magnetiche permanenti unilaterali della serie TMJ trovano un'ampia gamma di applicazioni nelle operazioni di rettifica, taglio, foratura e fresatura su macchine utensili convenzionali e CNC. La morsa è costruita sulla base di magneti al neodimio di lunga durata. Non richiede alimentazione elettrica, quindi è completamente sicura per l'utente.

Il corpo del mandrino è costituito da un blocco d'acciaio uniforme a cui sono avvitati due poli. Inoltre, sui poli sono montate piastre eccentriche per un migliore serraggio del pezzo sul piano orizzontale con forze di lavorazione elevate. Il campo magnetico può essere attivato e disattivato con l'ausilio di una chiave a tubo, ruotandola di 180° a destra o a sinistra.

Le morse magnetiche universali unilaterali sono progettate per il bloccaggio di pezzi ferromagnetici (ferro, acciaio strutturale, acciaio legato, ghisa). La rigidità della morsa e la potenza dei magneti al neodimio consentono il bloccaggio di pezzi pesanti, mentre le dimensioni ridotte permettono di lavorare un pezzo da cinque lati in un'unica posizione di bloccaggio. Le morse della serie TMJ sono resistenti all'azione dell'acqua e dei refrigeranti con pH > 8,7.

I perni del rullo magnetico disponibili su entrambi i lati consentono di combinare due o più morse in un unico set, grazie al quale è possibile bloccare pezzi lunghi.

Parametri che influenzano la forza di serraggio:

tipo di materiale - maggiore è il contenuto di ferro nell'acciaio, migliori sono le proprietà magnetiche:
- acciaio a basso tenore di carbonio (St3s) - 100%
- acciaio ad alto tenore di carbonio - 90%
- acciaio a basso tenore di lega - 75%
- ghisa - 50%
qualità della superficie - dimensione dello spazio non magnetico tra i pezzi del polo e il pezzo bloccato (maggiore è lo spazio, minore è la forza di bloccaggio). Per i test sono state utilizzate piastre fresate di acciaio St3s.
spessore del materiale bloccato - per ottenere il 100% della forza di bloccaggio, i pezzi devono avere uno spessore di almeno 15 mm.

forma dei pezzi serrati - per ottenere l'intera forza di serraggio, le dimensioni del pezzo serrato non devono essere inferiori all'area di lavoro del mandrino.

Di seguito sono riportati lo schema e le dimensioni dei mandrini TMJ disponibili:
