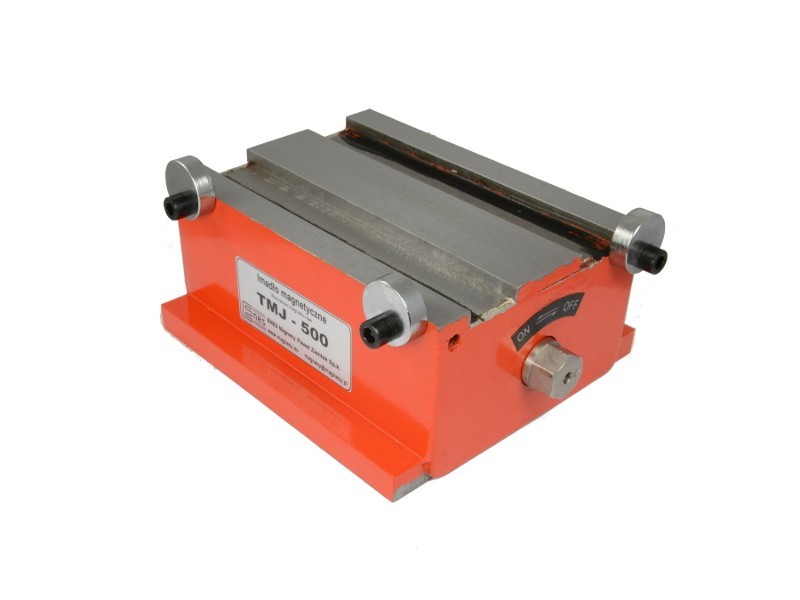

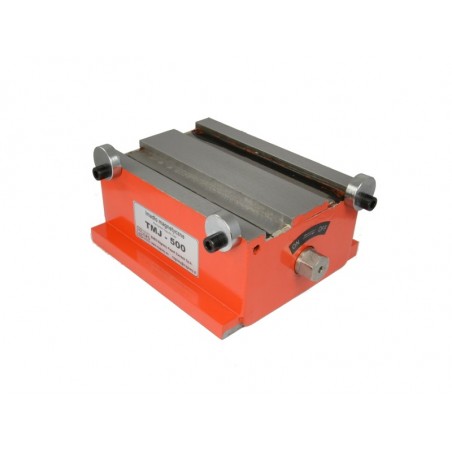

Mordaza magnética permanente TMJ-500
Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)
Longitud
200 [mm]
Anchura
150 [mm]
Altura
71 [mm]
Tipo de imán
Neodimio
Capacidad máxima de elevación
~500 [kg]
Temperatura máxima de trabajo
≤ 80 [°C]
Disposición de los postes
transversal a la dirección de mecanizado, 3 polos (N-S-N)
Con campo magnético separable
sí
Conmutador de campo magnético
sí, uno para todos los aviones
Modo de manipulación
uso manual
Para la sujeción de piezas pequeñas
sí
Número de ejes para adjuntar detalles
1
Peso
9.3 [kg]
Parámetros de rendimiento
Los tornillos de banco magnéticos permanentes unilaterales de la serie TMJ tienen una amplia gama de aplicaciones en operaciones de rectificado, corte, taladrado y fresado tanto en máquinas herramienta convencionales como CNC. El tornillo de banco está construido sobre la base de imanes de neodimio duraderos. No requiere alimentación eléctrica, por lo que es totalmente seguro para el usuario.
El cuerpo del plato está hecho de un bloque de acero uniforme con dos piezas polares atornilladas a él. Además, en las piezas polares se montan placas de empaquetadura excéntricas para sujetar mejor una pieza de trabajo en el plano horizontal con fuerzas de mecanizado elevadas. El campo magnético puede conectarse y desconectarse con una llave de caja girándola 180° a la derecha o a la izquierda respectivamente.
Los tornillos de banco magnéticos universales unilaterales están diseñados para sujetar piezas de trabajo ferromagnéticas (es decir, hierro, acero estructural, acero aleado, hierro fundido). La rigidez del tornillo de banco y la potencia de los imanes de neodimio permiten sujetar piezas de trabajo pesadas, mientras que sus reducidas dimensiones permiten mecanizar una pieza de trabajo desde cinco lados en una sola posición de sujeción. Los tornillos de banco de la serie TMJ son resistentes a la acción del agua y de los refrigerantes con pH > 8,7.
Los pivotes del rodillo magnético disponibles en ambos lados permiten combinar dos o más tornillos de banco en un conjunto, gracias a lo cual es posible sujetar piezas de trabajo largas.
Parámetros que afectan a la fuerza de sujeción
- tipo de material - cuanto mayor sea el contenido de hierro en el acero, mejores propiedades magnéticas:
- acero de bajo contenido en carbono (St3s) - 100%
- acero de alto contenido en carbono - 90%
- acero de baja aleación - 75%
- hierro fundido - 50% - calidad de la superficie - tamaño de la separación no magnética entre las piezas polares y la pieza sujetada (cuanto mayor sea la separación, menor será la fuerza de sujeción). Para las pruebas se utilizaron placas fresadas de acero St3s.
- espesor del material sujetado - para obtener el 100% de la fuerza de sujeción, las piezas de trabajo deben tener un espesor de al menos 15 mm.
- forma de las piezas sujetadas - para obtener toda la fuerza de sujeción, el tamaño de la pieza sujetada no debe ser inferior al área de trabajo del mandril.
A continuación se presenta un diagrama esquemático y las dimensiones de los platos TMJ disponibles:
| Tipo de plato | Dimensiones [mm] | Peso [kg] | ||||||
| A | B | L | W | H | C | D | ||
| TMJ-250 | 102 | 106 | 142 | 128 | 65 | 55 | 115 | 4,7 |
| TMJ-500 | 110 | 150 | 200 | 150 | 76 | - | - | 9,3 |
