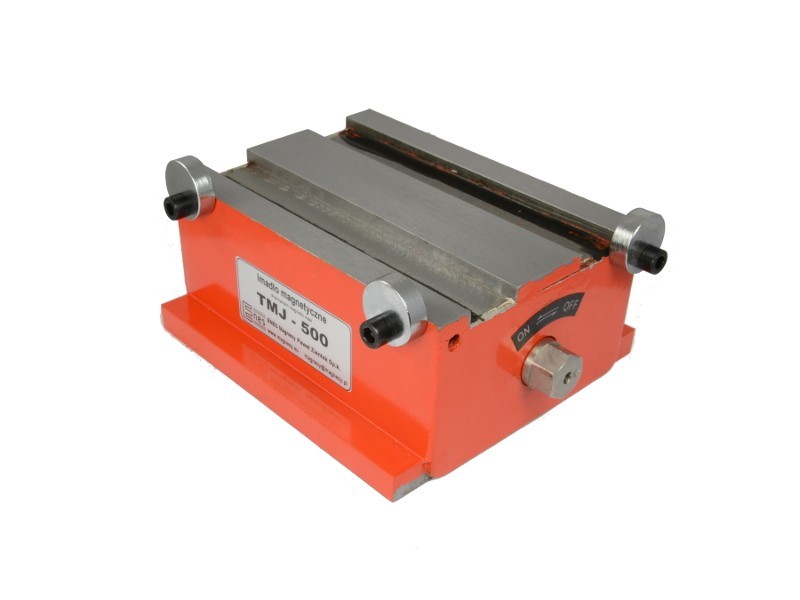

Permanent magnetische bankschroef TMJ-500

De eenzijdige permanentmagneetbanken van de TMJ-serie hebben een breed toepassingsgebied bij slijp-, snij-, boor- en freesbewerkingen op zowel conventionele als CNC-bewerkingsmachines. De bankschroef is gebouwd op basis van duurzame neodymium magneten. Hij heeft geen elektrische voeding nodig en is dus volledig veilig voor de gebruiker.

Het lichaam van de klauwplaat is gemaakt van een uniform stalen blok met twee poolstukken erop geschroefd. Bovendien zijn er excentrische pakkingplaten op de poolstukken gemonteerd voor een betere klemming van een werkstuk in het horizontale vlak bij hoge bewerkingskrachten. Het magneetveld kan met een steeksleutel worden in- en uitgeschakeld door het 180° naar rechts of naar links te draaien.

Universele eenzijdige magnetische bankschroeven zijn ontworpen voor het opspannen van ferromagnetische werkstukken (d.w.z. ijzer, constructiestaal, gelegeerd staal, gietijzer). De stijfheid van de bankschroef en de kracht van neodymium magneten maken het mogelijk om zware werkstukken te klemmen, terwijl de kleine afmetingen het mogelijk maken om een werkstuk van vijf kanten te bewerken in één enkele klempositie. De bankschroeven van de TMJ-serie zijn bestand tegen de inwerking van water en koelmiddelen met pH > 8,7.

Draaipunten van de magnetische rol aan beide zijden maken het mogelijk om twee of meer vizieren in één set te combineren, waardoor het mogelijk is om lange werkstukken op te spannen.

Parameters die de klemkracht beïnvloeden

• soort materiaal - hoe hoger het ijzergehalte in staal, hoe beter de magnetische eigenschappen:
  - koolstofarm staal (St3s) - 100%
  - koolstofrijk staal - 90%
  - laaggelegeerd staal - 75%
  - gietijzer - 50%


• oppervlaktekwaliteit - de grootte van de niet-magnetische spleet tussen de poolstukken en het vastgeklemde werkstuk (hoe groter de spleet, hoe lager de klemkracht). Voor de tests werden gefreesde platen van St3s staal gebruikt.


• dikte van het geklemde materiaal - om 100% van de klemkracht te verkrijgen, moeten de werkstukken een dikte van minstens 15 mm hebben.

• vorm van de geklemde werkstukken - om de volledige klemkracht te verkrijgen, mag de grootte van het geklemde werkstuk niet kleiner zijn dan het werkgebied van de klauwplaat.

Hieronder ziet u een schematische weergave en afmetingen van beschikbare TMJ-klauwplaten:
