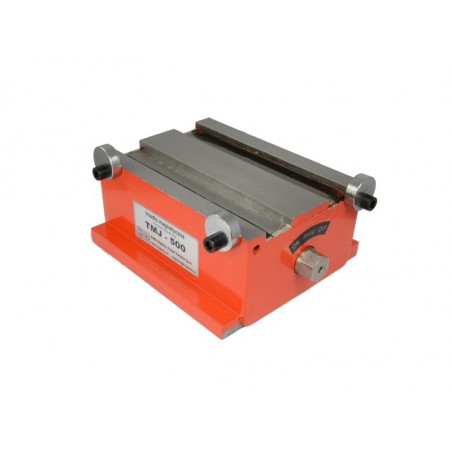

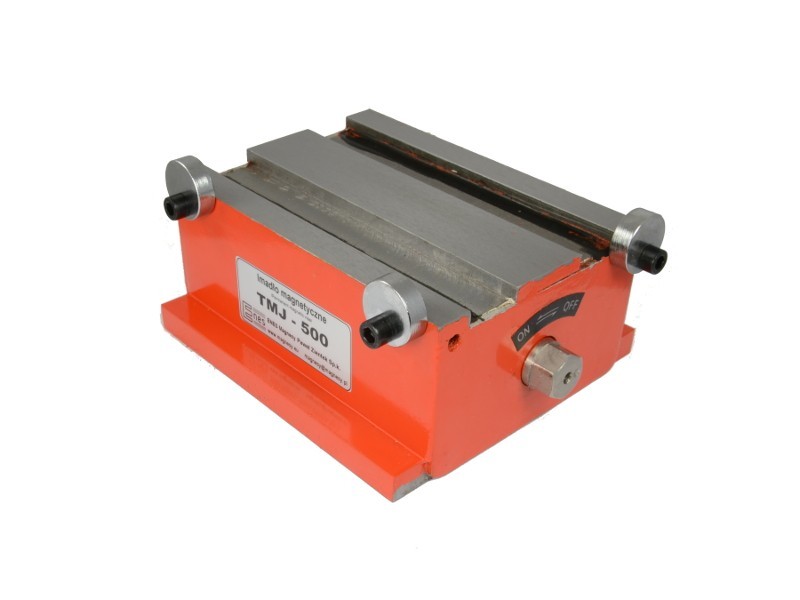

Permanent magnetiskt skruvstäd TMJ-500

Av	Pris netto	Pris brutto
1 st.	€483.75	€595.01

Kvantitet

Tillgänglig kvantitet:3 st.

Ställ en fråga

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Beskrivning

Längd: 200 [mm]
Bredd: 150 [mm]
Höjd: 71 [mm]
Typ av magnet: Neodym
Maximal lyftkapacitet: ~500 [kg]
Maximal arbetstemperatur: ≤ 80 [°C]
Stolparnas placering: tvärs mot bearbetningsriktningen, 3 poler (N-S-N)
Med separerbart magnetfält: ja
Omkopplare för magnetfält: ja, en för alla plan
Hanteringsläge: manuell användning
För de små delarnas innehav: ja
Antal axlar för att bifoga detaljer: 1
Vikt: 9.3 [kg]

TMJ-seriens ensidiga permanentmagnetiska skruvstycken har ett brett användningsområde inom slipning, kapning, borrning och fräsning på både konventionella och CNC-baserade verktygsmaskiner. Skruvstädet är uppbyggt av tåliga neodymmagneter. Det kräver ingen elektrisk strömförsörjning, så det är helt säkert för användaren.

Chuckens kropp är tillverkad av ett enhetligt stålblock med två polstycken fastskruvade. Dessutom är excentriska packningsplattor monterade på polstyckena för bättre fastspänning av ett arbetsstycke i horisontalplanet vid höga bearbetningskrafter. Magnetfältet kan slås på och av med hjälp av en skiftnyckel genom att vrida den 180° åt höger respektive vänster.

Universella ensidiga magnetiska skruvstycken är avsedda för fastspänning av ferromagnetiska arbetsstycken (t.ex. järn, konstruktionsstål, legerat stål, gjutjärn). Skruvstyckets styvhet och neodymmagneternas kraft gör det möjligt att spänna fast tunga arbetsstycken, medan de små dimensionerna gör det möjligt att bearbeta ett arbetsstycke från fem sidor i en enda fastspänningsposition. Skruvstyckena i TMJ-serien är resistenta mot vatten och kylvätskor med pH > 8,7.

Magnetrullens svängbara delar finns på båda sidor och gör det möjligt att kombinera två eller flera skruvstycken till en uppsättning, vilket gör det möjligt att spänna fast långa arbetsstycken.

Parametrar som påverkar klämkraften:

materialtyp - ju högre järnhalt i stål, desto bättre magnetiska egenskaper:
- lågkolhaltigt stål (St3s) - 100%
- högkolhaltigt stål - 90%
- låglegerat stål - 75%
- gjutjärn - 50%
ytkvalitet - storleken på det icke-magnetiska gapet mellan polstyckena och det fastspända arbetsstycket (ju större gap, desto lägre fastspänningskraft). Frästa plattor av St3s-stål användes för testerna.
tjocklek på det fastspända materialet - för att uppnå 100% av spännkraften bör arbetsstyckena ha en tjocklek på minst 15 mm.

formen på arbetsstyckena som spänns fast - för att uppnå full hållkraft bör storleken på arbetsstycket som spänns fast inte vara mindre än chuckens arbetsområde.

Schematiskt diagram och mått på tillgängliga TMJ-chuckar presenteras nedan:
