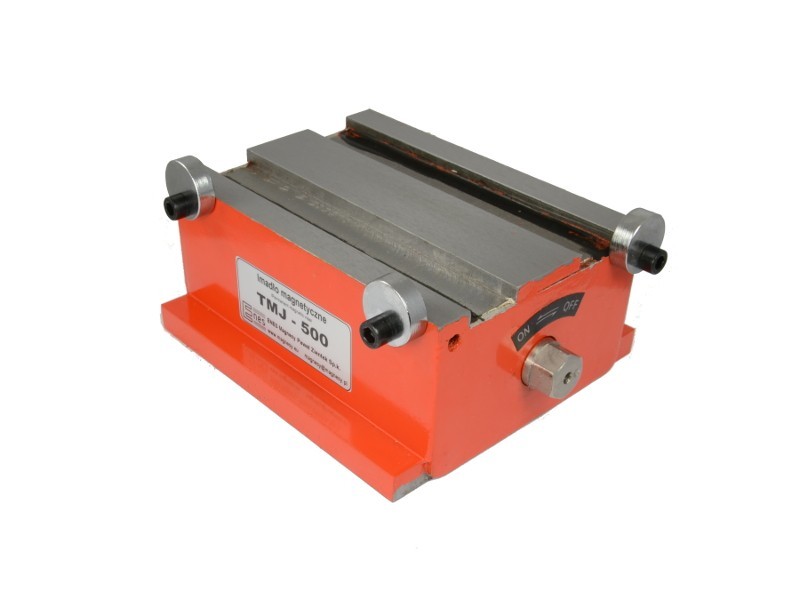

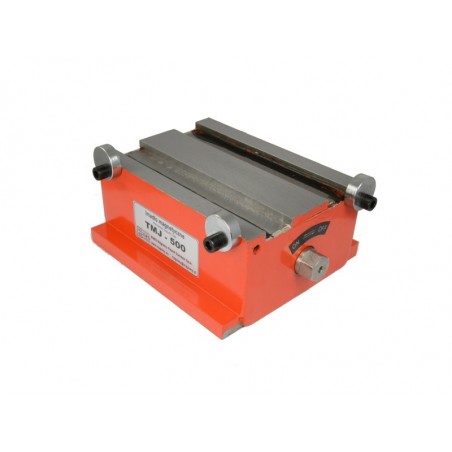

Torno magnético permanente TMJ-500

As morsas magnéticas permanentes unilaterais da série TMJ têm uma vasta gama de aplicações em operações de retificação, corte, perfuração e fresagem em máquinas-ferramentas convencionais e CNC. A morsa é construída com base em ímanes de neodímio duráveis. Não necessita de qualquer fonte de alimentação eléctrica, pelo que é totalmente seguro para o utilizador.

O corpo do mandril é feito de um bloco de aço uniforme com duas peças de pólo aparafusadas a ele. Adicionalmente, são montadas placas excêntricas nas peças dos pólos para uma melhor fixação de uma peça de trabalho no plano horizontal com forças de maquinação elevadas. O campo magnético pode ser ligado e desligado com a utilização de uma chave de caixa, rodando-a 180° para a direita ou para a esquerda, respetivamente.

As morsas magnéticas universais unilaterais são concebidas para fixar peças ferromagnéticas (ou seja, ferro, aço estrutural, aço ligado, ferro fundido). A rigidez da morsa e a potência dos ímanes de neodímio permitem fixar peças pesadas, enquanto as dimensões reduzidas permitem maquinar uma peça a partir de cinco lados numa única posição de fixação. As morsas da série TMJ são resistentes à ação da água e dos líquidos de refrigeração com pH > 8,7.

Os pivôs do rolo magnético disponíveis em ambos os lados permitem combinar duas ou mais viseiras num conjunto, graças ao qual é possível fixar peças longas.

Parâmetros que afectam a força de aperto:

• tipo de material - quanto maior for o teor de ferro no aço, melhores serão as propriedades magnéticas:
  - aço de baixo carbono (St3s) - 100%
  - aço de alto carbono - 90%
  - aço de baixa liga - 75%
  - ferro fundido - 50%


• aqualidade da superfície - a dimensão do espaço não magnético entre os pólos e a peça a fixar (quanto maior for o espaço, menor será a força de fixação). Para os ensaios, foram utilizadas chapas fresadas de aço St3s.


• espessura do material fixado - para obter 100% da força de aperto, as peças de trabalho devem ter uma espessura de, pelo menos, 15 mm.

• forma das peças de trabalho fixadas - para obter a força de aperto total, a dimensão da peça de trabalho fixada não deve ser inferior à área de trabalho do mandril.

O diagrama esquemático e as dimensões dos mandris TMJ disponíveis são apresentados a seguir:
