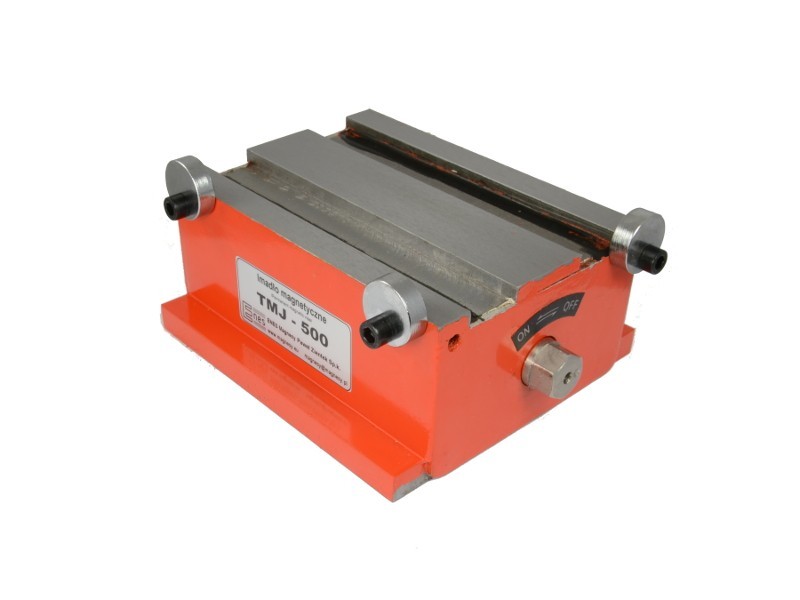

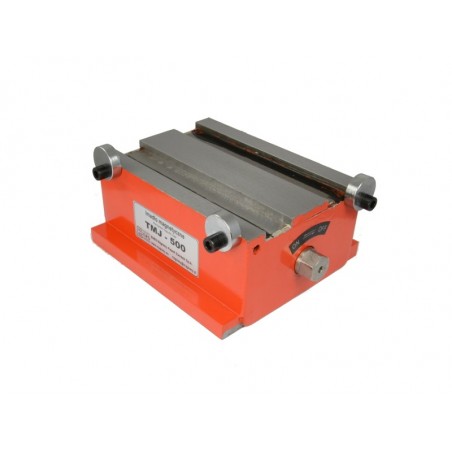

Nuolatinis magnetinis spaustuvas TMJ-500

Iš	Grynoji kaina	Kaina Bruto
1 vnt.	€483.75	€595.01

Kiekis

Turimas kiekis:3 vnt.

Užduoti klausimą

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Aprašymas

Ilgis: 200 [mm]
Plotis: 150 [mm]
Aukštis: 71 [mm]
Magneto tipas: Neodimio
Didžiausia keliamoji galia: ~500 [kg]
Maksimali darbinė temperatūra: ≤ 80 [°C]
Stulpų išdėstymas: skersai apdirbimo krypties, 3 poliai (N-S-N)
Su atskiriamu magnetiniu lauku: taip
Magnetinio lauko jungiklis: taip, vienas visiems lėktuvams
Tvarkymo režimas: naudojimas rankiniu būdu
Mažų dalių laikymui: taip
Pridedamų ašių skaičius: 1
Svoris: 9.3 [kg]

TMJ serijos vienpusės nuolatinės magnetinės matricos plačiai naudojamos šlifavimo, pjovimo, gręžimo ir frezavimo operacijoms įprastinėmis ir CNC staklėmis. Vertikulės pagamintos patvarių neodimio magnetų pagrindu. Jam nereikalingas joks elektros energijos tiekimas, todėl jis visiškai saugus naudotojui.

Griebtuvo korpusas pagamintas iš vientiso plieninio bloko, prie kurio prisukti du poliai. Be to, ant polių dalių sumontuotos ekscentrinės įvorės plokštelės, kad geriau užspaustų ruošinį horizontalioje plokštumoje, esant didelei apdirbimo jėgai. Magnetinį lauką galima įjungti ir išjungti dėžiniu veržliarakčiu, pasukant jį 180° kampu atitinkamai į dešinę arba į kairę.

Universalios vienpusės magnetinės vizelės skirtos feromagnetiniams ruošiniams (t. y. geležiai, konstrukciniam plienui, legiruotajam plienui, ketaus luitui) prispausti. Griebtuvų standumas ir neodimio magnetų galia leidžia prispausti sunkius ruošinius, o nedideli matmenys leidžia apdirbti ruošinį iš penkių pusių vienoje prispaudimo padėtyje. TMJ serijos spaustuvai atsparūs vandens ir aušinimo skysčių, kurių pH > 8,7, poveikiui.

Abiejose pusėse esantys magnetinio ritinėlio posūkiai leidžia sujungti du ar daugiau vizų į vieną komplektą, todėl galima užspausti ilgus ruošinius.

Parametrai, turintys įtakos prispaudimo jėgai:

medžiagos tipas - kuo didesnis geležies kiekis pliene, tuo geresnės magnetinės savybės:
- mažaanglis plienas (St3s) - 100 %
- aukštadažnis plienas - 90 %
- mažai legiruotas plienas - 75 %
- ketus - 50 %
paviršiaus kokybė - nemagnetinio tarpelio tarp polių dalių ir užspaudžiamos detalės dydis (kuo didesnis tarpelis, tuo mažesnė užspaudimo jėga). Bandymams naudotos frezuotos St3s plieno plokštelės.
užspaudžiamos medžiagos storis - kad būtų pasiekta 100 % užspaudimo jėgos, ruošinių storis turi būti ne mažesnis kaip 15 mm.

užspaudžiamų ruošinių forma - kad būtų pasiekta visa prispaudimo jėga, užspaudžiamų ruošinių dydis turėtų būti ne mažesnis už griebtuvo darbinį plotą.

Toliau pateikiama turimų TMJ griebtuvų principinė schema ir matmenys:
