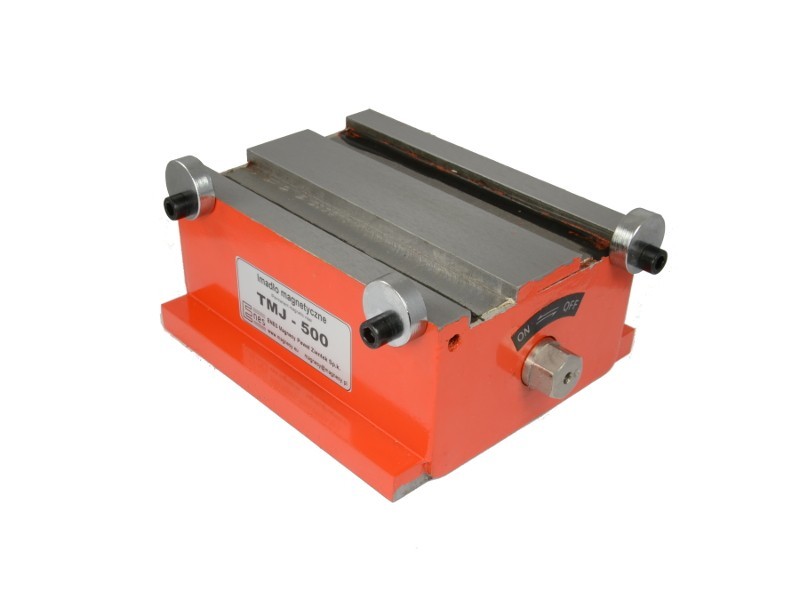

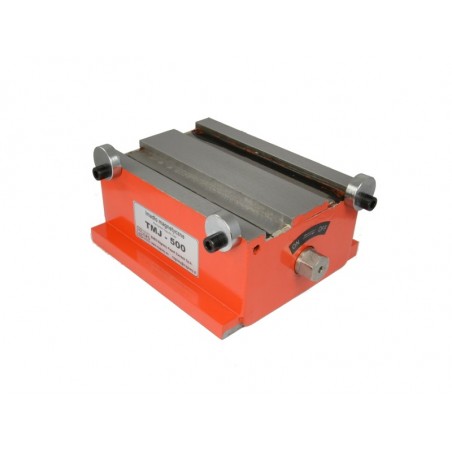

Kalıcı manyetik mengene TMJ-500

Of	Net Fiyat	Brüt Fiyat
1 adet.	€483.75	€595.01

Miktar

Mevcut Miktar:3 adet.

Bir soru sorun

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Açıklama

Uzunluk: 200 [mm]
Genişlik: 150 [mm]
Yükseklik: 71 [mm]
Mıknatıs tipi: Neodimyum
Maksimum kaldırma kapasitesi: ~500 [kg]
Maksimum çalışma sıcaklığı: ≤ 80 [°C]
Kutup düzeni: işleme yönüne enine, 3 kutuplu (N-S-N)
Ayrılabilir manyetik alan ile: Evet.
Manyetik alan değiştirici: evet, tüm uçaklar için bir tane
Kullanım modu: manuel kullanım
Küçük parçaları tutmak için: Evet.
Detayların ekleneceği eksen sayısı: 1
Ağırlık: 9.3 [kg]

TMJ serisi tek taraflı kalıcı manyetik mengeneler, hem geleneksel hem de CNC takım tezgahlarında taşlama, kesme, delme ve frezeleme işlemlerinde geniş bir uygulama alanına sahiptir. Mengene, dayanıklı neodim mıknatıslar temelinde üretilmiştir. Herhangi bir elektrik güç kaynağı gerektirmez, bu nedenle kullanıcı için tamamen güvenlidir.

Aynanın gövdesi, üzerine vidalanmış iki kutup parçası bulunan tek tip bir çelik bloktan yapılmıştır. Ek olarak, eksantrik salmastra plakaları, yüksek işleme kuvvetlerinde bir iş parçasının yatay düzlemde daha iyi sıkıştırılması için kutup parçalarına monte edilmiştir. Manyetik alan, bir kutu anahtarı kullanılarak sırasıyla 180° sağa veya sola çevrilerek açılıp kapatılabilir.

Evrensel tek taraflı manyetik mengeneler ferromanyetik iş parçalarını (örneğin demir, yapısal çelik, alaşımlı çelik, dökme demir) sıkıştırmak için tasarlanmıştır. Mengenenin rijitliği ve neodim mıknatısların gücü ağır iş parçalarının sıkıştırılmasını sağlarken, küçük boyutlar bir iş parçasının tek bir sıkıştırma konumunda beş taraftan işlenmesine olanak tanır. TMJ serisi mengeneler su ve pH > 8,7 olan soğutma sıvılarının etkisine karşı dayanıklıdır.

Her iki tarafta bulunan manyetik silindirin pivotları, iki veya daha fazla mengenenin tek bir sette birleştirilmesine izin verir, bu sayede uzun iş parçalarını sıkıştırmak mümkündür.

Sıkıştırma kuvvetini etkileyen parametreler:

malzeme türü - çelikteki demir içeriği ne kadar yüksekse manyetik özellikler o kadar iyi olur:
- düşük karbonlu çelik (St3s) - %100
- yüksek karbonlu çelik - %90
- düşük alaşımlı çelik - %75
- dökme demir - %50
yüzey kalitesi - kutup parçaları ile kelepçelenen iş parçası arasındaki manyetik olmayan boşluğun boyutu (boşluk ne kadar büyükse, kelepçeleme kuvveti o kadar düşük olur). Testler için St3s çelikten frezelenmiş plakalar kullanılmıştır.
Sıkıştırılanmalzemenin kalınlığı - sıkıştırma kuvvetinin %100'ünü elde etmek için iş parçalarının kalınlığı en az 15 mm olmalıdır.

Sıkıştırılan iş parçalarının şekli - tam tutma kuvvetini elde etmek için, sıkıştırılan iş parçasının boyutu aynanın çalışma alanından daha az olmamalıdır.

Mevcut TMJ aynalarının şematik diyagramı ve boyutları aşağıda sunulmuştur:
