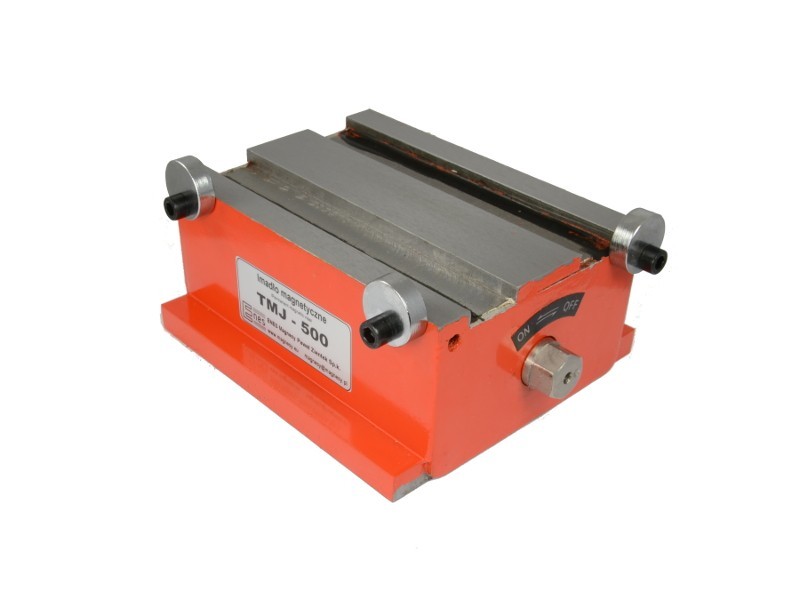

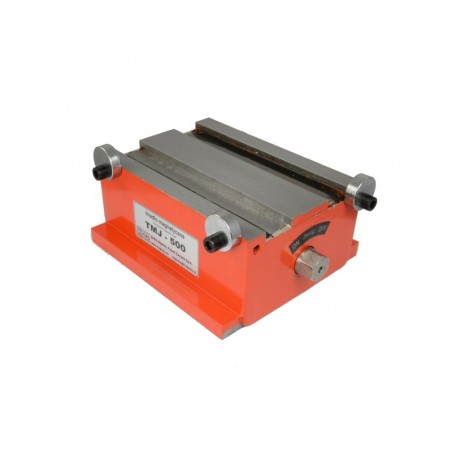

TMJ-500 állandó mágneses csavarodószekrény

A	Ár nettó	Bruttó ár
1 db.	€483.75	€595.01

Mennyiség

Elérhető mennyiség:3 db.

Kérdezzen

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Leírás

Hosszúság: 200 [mm]
Szélesség: 150 [mm]
Magasság: 71 [mm]
Mágnes típus: Neodímium
Maximális emelőkapacitás: ~500 [kg]
Maximális üzemi hőmérséklet: ≤ 80 [°C]
Pólus elrendezés: a megmunkálási irányra keresztben, 3 pólusú (É-S-N)
Elválasztható mágneses mezővel: igen
Mágneses mezőváltó: igen, egy minden repülőgépre
Kezelési mód: kézi használat
A kis alkatrészek tartásához: igen
A csatolandó tengelyek száma: 1
Súly: 9.3 [kg]

A TMJ sorozatú egyoldalas, állandó mágneses csiszolókészülékek széleskörűen alkalmazhatók a hagyományos és CNC-szerszámgépeken végzett csiszolási, vágási, fúrási és marási műveletekben. A fogószerszámok tartós neodímium mágnesek alapján készülnek. Nem igényel elektromos áramellátást, így teljesen biztonságos a felhasználó számára.

A tokmány teste egy egységes acéltömbből készül, amelyhez két pólusdarabot csavaroznak. Ezenkívül a pólusdarabokra excentrikus tömítőlemezek vannak felszerelve a munkadarab vízszintes síkban történő jobb rögzítése érdekében nagy megmunkálási erőknél. A mágneses mező be- és kikapcsolható egy csavarkulcs segítségével, 180°-kal jobbra, illetve balra elfordítva.

Az univerzális, egyoldalas mágneses feszítővasakat ferromágneses munkadarabok (pl. vas, szerkezeti acél, ötvözött acél, öntöttvas) befogására tervezték. A feszítőszekrény merevsége és a neodímium mágnesek ereje lehetővé teszi a nehéz munkadarabok befogását, míg a kis méretek lehetővé teszik a munkadarab öt oldalról történő megmunkálását egyetlen befogási pozícióban. A TMJ sorozatú feszítőkarok ellenállnak a víz és a 8,7 pH > 8,7 pH értékű hűtőfolyadékok hatásának.

A mindkét oldalon rendelkezésre álló mágneses görgő forgócsapjai lehetővé teszik két vagy több feszítőszék egy készletbe történő kombinálását, aminek köszönhetően hosszú munkadarabok befeszítése is lehetséges.

A befogóerőt befolyásoló paraméterek:

- alacsony széntartalmú acél (St3s) - 100%
- magas széntartalmú acél - 90%
- alacsonyan ötvözött acél - 75%
- öntöttvas - 50%.
afelület minősége - a pólusdarabok és a befogott munkadarab közötti nem mágneses rés nagysága (minél nagyobb a rés, annál kisebb a befogási erő). A vizsgálatokhoz St3s acélból készült maratott lemezeket használtak.
a befogott anyag vastagsága - a 100%-os befogási erő eléréséhez a munkadarabok vastagságának legalább 15 mm-nek kell lennie.
