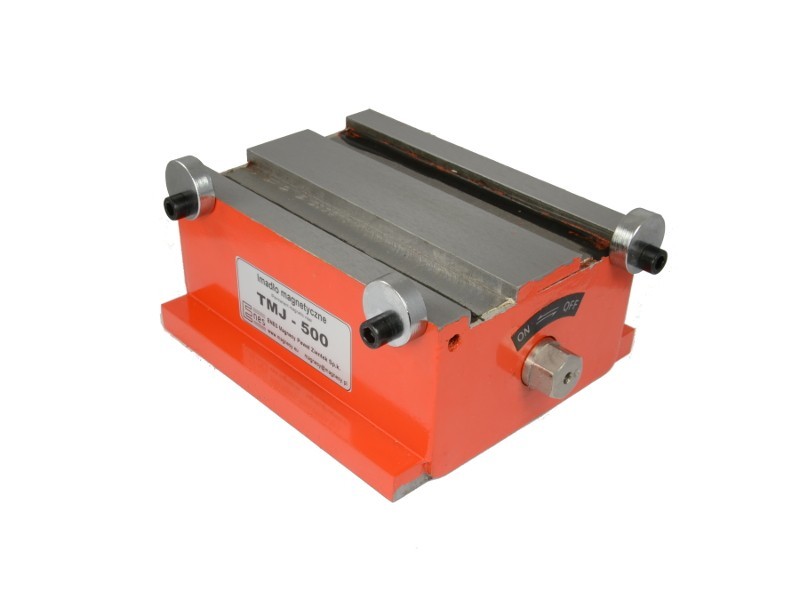

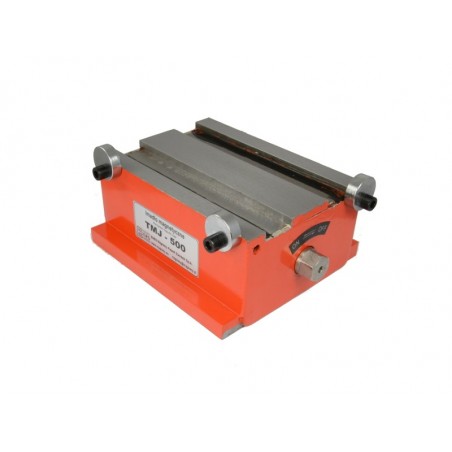

Pysyvät magneettipuristimet TMJ-500

Of	Hinta netto	Hinta Brutto
1 kpl.	€483.75	€595.01

Määrä

Saatavilla oleva määrä:3 kpl.

Kysy kysymys

Polityka bezpieczeństwa (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady dostawy (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Zasady zwrotu (edytuj za pomocą modułu „Bezpieczeństwo klienta”)

Kuvaus

Pituus: 200 [mm]
Leveys: 150 [mm]
Korkeus: 71 [mm]
Magneettityyppi: Neodyymi
Maksimaalinen nostokapasiteetti: ~500 [kg]
Suurin käyttölämpötila: ≤ 80 [°C]
Napojen sijoittelu: työstösuuntaan nähden poikittain, 3 napaa (N-S-N).
Erotettavalla magneettikentällä: kyllä
Magneettikentän kytkin: kyllä, yksi kaikille lentokoneille
Käsittelytila: manuaalinen käyttö
Pienten osien hallussapitoa varten: kyllä
Akselien lukumäärä liitettävien yksityiskohtien osalta: 1
Paino: 9.3 [kg]

TMJ-sarjan yksipuolisilla kestomagneettisilla visiirillä on laaja valikoima sovelluksia hionta-, leikkaus-, poraus- ja jyrsintätoiminnoissa sekä perinteisillä että CNC-työstökoneilla. Vippi on rakennettu kestävien neodyymimagneettien varaan. Se ei vaadi sähkövirtaa, joten se on täysin turvallinen käyttäjälle.

Ruuvipuristimen runko on valmistettu yhtenäisestä teräslohkosta, johon on ruuvattu kaksi napakappaletta. Lisäksi napakappaleisiin on asennettu eksentriset pakkauslevyt työkappaleen paremman kiinnityksen varmistamiseksi vaakatasossa suurilla työstövoimilla. Magneettikenttä voidaan kytkeä päälle ja pois päältä jakoavaimella kääntämällä sitä 180° oikealle tai vasemmalle.

Yksipuoliset yleismagneettiset magneettivisiirit on suunniteltu ferromagneettisten työkappaleiden (esim. rauta, rakenneteräs, seosteräs, valurauta) kiinnittämiseen. Ruuvipenkin jäykkyys ja neodyymimagneettien teho mahdollistavat raskaiden työkappaleiden kiinnittämisen, kun taas pienet mitat mahdollistavat työkappaleen työstämisen viideltä sivulta yhdellä kiinnitysasennolla. TMJ-sarjan ruuvipenkit kestävät veden ja jäähdytysnesteiden vaikutusta, joiden pH on > 8,7.

Molemmin puolin käytettävissä olevien magneettirullien kääntökahvat mahdollistavat kahden tai useamman ruuvipöydän yhdistämisen yhdeksi sarjaksi, minkä ansiosta on mahdollista kiinnittää pitkiä työkappaleita.

Puristusvoimaan vaikuttavat parametrit:

- vähähiilinen teräs (St3s) - 100 %
- runsashiilinen teräs - 90 %
- niukkaseosteinen teräs - 75 %
- valurauta - 50 %.
pinnan laatu - napakappaleiden ja kiinnitettävän työkappaleen välisen ei-magneettisen raon koko (mitä suurempi rako, sitä pienempi kiinnitysvoima). Testeissä käytettiin St3s-teräksestä jyrsittyjä levyjä.
kiinnitettävän materiaalin paksuus - 100 prosentin kiinnitysvoiman saavuttamiseksi työkappaleiden paksuuden on oltava vähintään 15 mm.

kiinnitettävien työkappaleiden muoto - täyden kiinnitysvoiman saavuttamiseksi kiinnitettävän työkappaleen koon on oltava vähintään yhtä suuri kuin ruuvipuristimen työpinta-ala.

Jäljempänä esitetään kaaviokuva ja saatavilla olevien TMJ-ruuvien mitat:
