Dolžina
200 [mm]
Širina
150 [mm]
Višina
71 [mm]
Vrsta magneta
Neodim
Največja zmogljivost dvigovanja
~500 [kg]
Najvišja delovna temperatura
≤ 80 [°C]
Razporeditev drogov
prečno na smer obdelave, 3 pole (N-S-N)
Z ločljivim magnetnim poljem
da
Preklopnik magnetnega polja
da, eno za vsa letala
Način ravnanja
ročna uporaba
Za držanje majhnih delov
da
Število osi za pripenjanje podrobnosti
1
Teža
9.3 [kg]
Parametri delovanja
Enostranska vizirja s trajnimi magneti serije TMJ se široko uporabljajo pri brušenju, rezanju, vrtanju in rezkanju na običajnih in CNC-strojih. Te modele so izdelane na osnovi trajnih neodimovih magnetov. Ne potrebuje električnega napajanja, zato je za uporabnika popolnoma varno.

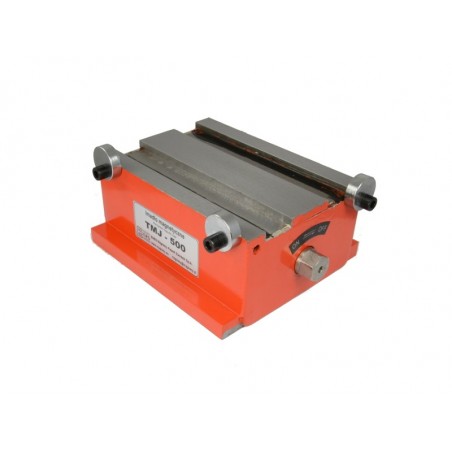

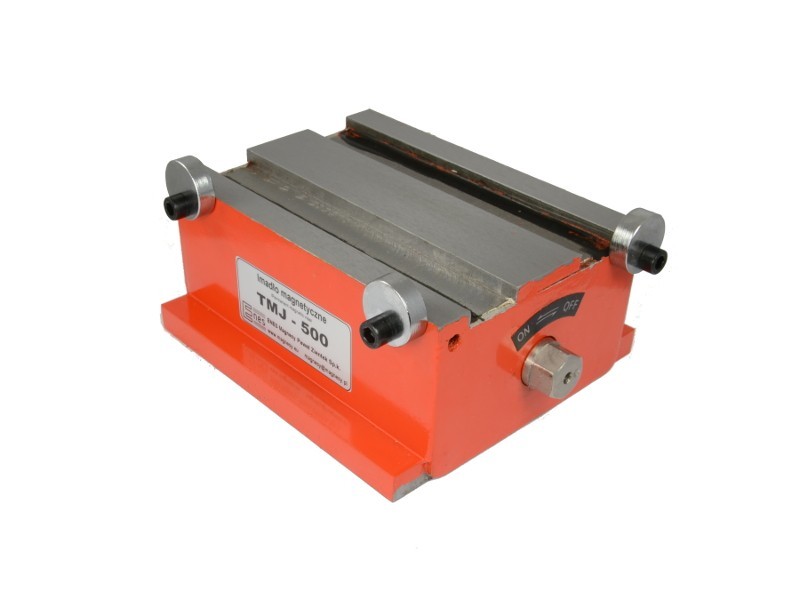

Ohišje vpenjala je izdelano iz enotnega jeklenega bloka, na katerega sta privijačena dva pola. Poleg tega so na polih nameščene ekscentrične pakirne plošče za boljše vpenjanje obdelovanca v vodoravni ravnini pri velikih silah obdelave. Magnetno polje je mogoče vklopiti in izklopiti z uporabo škatlastega ključa, tako da ga obrnete za 180° v desno oziroma v levo.
Univerzalna enostranska magnetna vizirja so zasnovana za vpenjanje feromagnetnih obdelovancev (npr. železa, konstrukcijskega jekla, legiranega jekla, litega železa). Trdnost tečajev in moč neodimovih magnetov omogočata vpenjanje težkih obdelovancev, majhne dimenzije pa omogočajo obdelavo obdelovanca s petih strani v enem samem vpenjalnem položaju. Vise serije TMJ so odporna na delovanje vode in hladilnih tekočin s pH > 8,7.
Obojestranske vrtilne točke magnetnega valja omogočajo združevanje dveh ali več vizirjev v en komplet, zaradi česar je mogoče vpenjati dolge obdelovance.
Parametri, ki vplivajo na silo vpenjanja:
- vrsta materiala - večja kot je vsebnost železa v jeklu, boljše so magnetne lastnosti:
- nizkoogljično jeklo (St3s) - 100 %
- visokoogljično jeklo - 90 %
- nizkolegirano jeklo - 75 %
- litina - 50 - kakovost površine - velikost nemagnetne vrzeli med kosi polov in vpenjanim obdelovancem (večja kot je vrzel, manjša je vpenjalna sila). Za preskuse so bile uporabljene rezkane plošče iz jekla St3s.
- debelina vpetega materiala - da bi dosegli 100 % vpenjalne sile, morajo biti obdelovanci debeli vsaj 15 mm.
- oblika vpetega obdelovanca - za doseganje polne sile vpenjanja velikost vpetega obdelovanca ne sme biti manjša od delovnega območja vpenjala.
Shematski prikaz in dimenzije razpoložljivih vpenjal TMJ so predstavljene spodaj:
| Tip vpenjala | Dimenzije [mm] | Teža [kg] | ||||||
| A | B | L | W | H | C | D | ||
| TMJ-250 | 102 | 106 | 142 | 128 | 65 | 55 | 115 | 4,7 |
| TMJ-500 | 110 | 150 | 200 | 150 | 76 | - | - | 9,3 |
