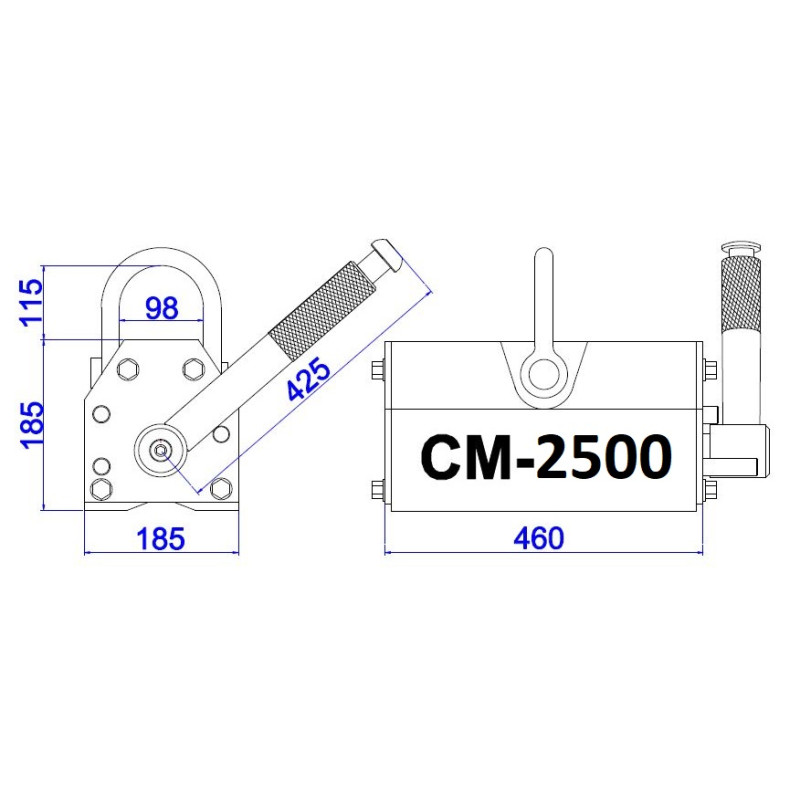

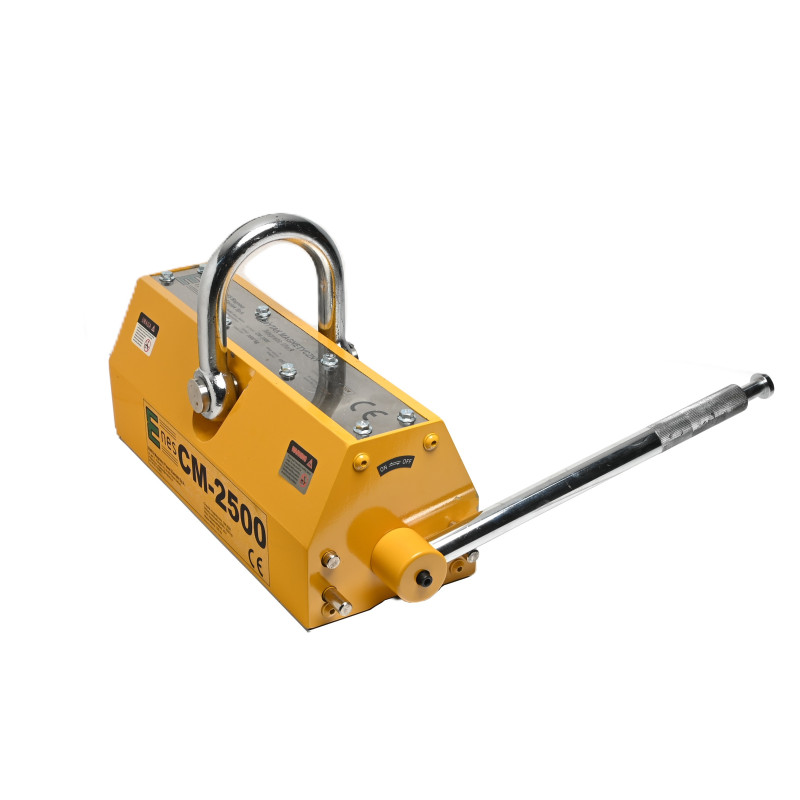

Magnet de ridicare CM2500

Capacitate nominală de ridicare: 2500 [kg]

Capacitate maximă de încărcare (sarcină de rupere): >7500 [kg] - Coeficientul de siguranță pentru încercările statice este 3,0 și respectă standardul EN 13155:2021-05

NU RIDICAȚI SARCINI MAI GRELE DECÂT CAPACITATEA NOMINALĂ DE RIDICARE!

Magneții de ridicare sunt utilizați pentru ridicarea și deplasarea componentelor grele din fier și oțel magnetic. Aceste dispozitive nu necesită nicio sursă de alimentare. Câmpul magnetic este activat și dezactivat prin reglarea unei manete manuale. Câmpul magnetic al magnetului de ridicare este generat de magneți de neodim. Acestea sunt utilizate în depozite de oțel, fabrici, depozite, ateliere și docuri. Sunt utile pentru manipularea tablelor, plăcilor, profilelor, barelor, cornișelor, canalelor, țevilor rotunde și pătrate și a altor piese ferose de mari dimensiuni.

Fiecărui magnet de ridicare din seria CM îi atașăm:

♦ 2 ani garanție
♦ declarație de conformitate „CE”
♦ protocol de măsurare a
capacității ♦ instrucțiuni de
utilizare ♦ ghid de referință rapidă

Capacitatea reală de ridicare a fiecărui magnet depinde de următorii factori:

♦ grosimea și forma pieselor de ridicat (pentru fiecare magnet este indicată relația dintre capacitatea de ridicare și grosimea pieselor). Pentru piesele cilindrice solide (cilindri, tije), capacitatea de ridicare este cu aproximativ 50% mai mică.

Piesele de lucru prea subțiri pot fi atrase slab, deoarece câmpul magnetic al magneților de ridicare nu este utilizat la maximum. În plus, piesele de lucru subțiri se îndoaie, iar suprafața lor de contact cu dispozitivele de ridicare scade, astfel încât forța de tragere scade. Cea mai bună performanță de ridicare se obține pentru piese de lucru suficient de groase.

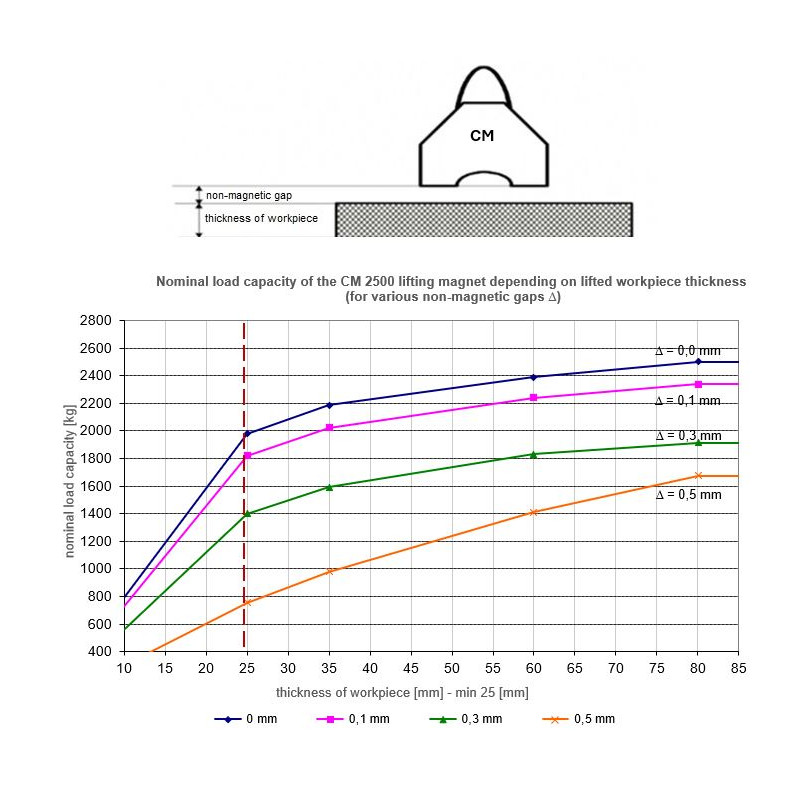

Înainte de începerea lucrului, este important să se ia în considerare dependența procentuală a capacității de ridicare în funcție de grosimea oțelului care urmează să fie ridicat (curbele capacității de ridicare se găsesc în manual).

La manipularea pieselor rotunde, cum ar fi țevi, tije, arbori de oțel, capacitatea maximă de încărcare este redusă:

Capacitatea reală de ridicare a fiecărui magnet de ridicare depinde, de asemenea, de:

♦ dimensiunea spațiului de aer dintre suprafața magnetului de ridicare și piesa de ridicat (pentru fiecare magnet de ridicare sunt indicate caracteristicile de capacitate în funcție de dimensiunea spațiului nemagnetic).

Capacitatea de încărcare depinde de spațiul de aer dintre suprafața magnetului de ridicare și piesa de ridicat. Dacă rugozitatea suprafeței încărcăturii Ra este mai mică de 6,3 μm, capacitatea dispozitivului de prindere nu va scădea. Acesta este cazul unei suprafețe foarte curate, plane și șlefuite. Dacă rugozitatea suprafeței materialelor de ridicat Ra va fi mai mare de 6,3 μm, trebuie luat în considerare spațiul de aer.
Pentru suprafețele laminate ruginite, se poate presupune un spațiu în intervalul (0,1-0,3 mm), în timp ce pentru suprafețele poroase și aspre, spațiul este estimat în intervalul (0,3-0,5 mm).

Înainte de a începe lucrul, consultați instrucțiunile privind raportul procentual al capacității de încărcare în funcție de spațiul nemagnetic.

Capacitatea reală de ridicare a fiecărui magnet de ridicare depinde, de asemenea, de:

♦ Compoziția sarcinii care urmează să fie ridicată (cu cât conținutul de fier este mai mare, cu atât capacitatea de ridicare este mai mare):

*) aceasta va fi sarcina admisibilă pentru o componentă realizată dintr-un anumit material, dacă nu este redusă de alți factori (grosime, calitatea suprafeței, formă).

♦ temperatura mediului ambiant și temperatura piesei de ridicat (nu trebuie să depășească 80 [^°C]). În
cazul magneților de ridicare, sursa câmpului magnetic o constituie magneții din neodim sinterizat, a căror temperatură maximă de funcționare este de 80 °C.

Oferim:
- consultanță,
- service,
- piese de schimb,
- inspecții anuale și teste de capacitate de încărcare a magneților de ridicare, confirmate printr-un certificat.
