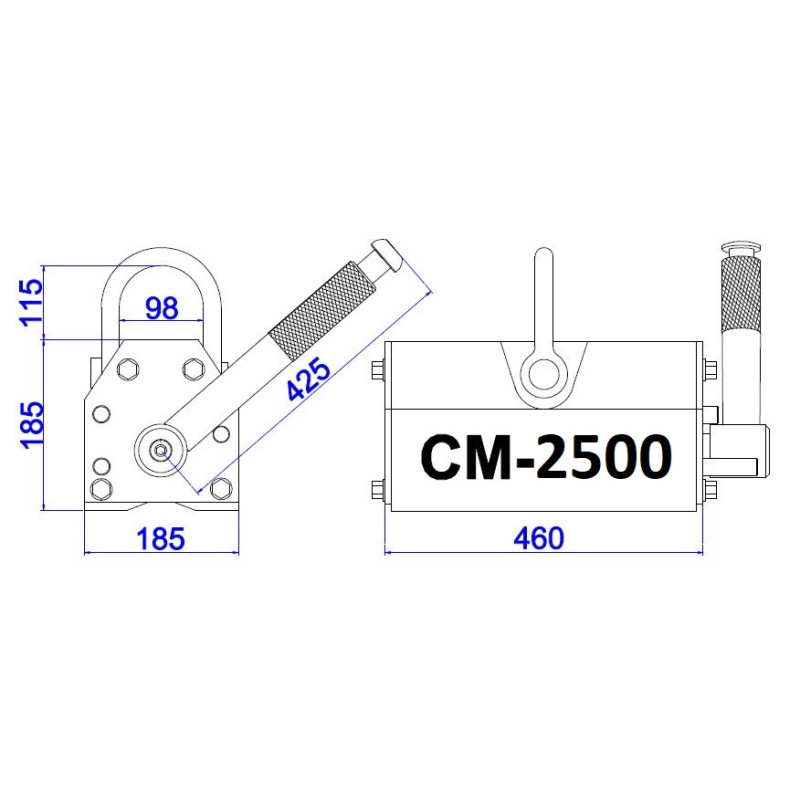

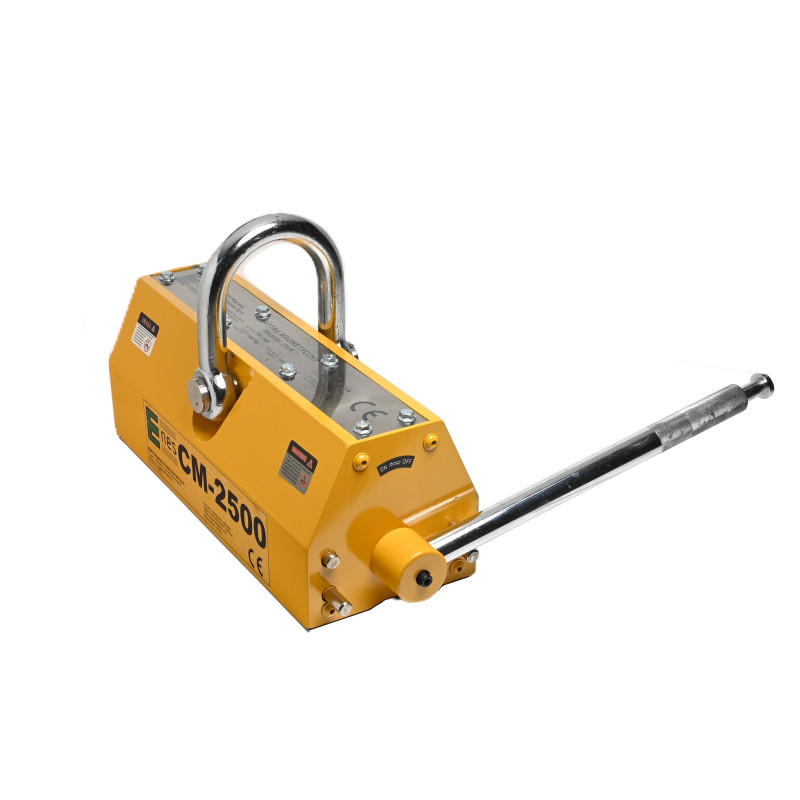

Zdvíhací magnet CM2500

Menovitá nosnosť: 2500 [kg]

Maximálna nosnosť (medza pevnosti): >7500 [kg] – Bezpečnostný faktor pre statické skúšky je 3,0 a spĺňa požiadavky normy EN 13155:2021-05

NEVYDIŽUJTE ZÁŤAŽE, KTORÉ SÚ ŤAŽŠIE AKO NOMINÁLNA ZDVIHOVÁ SCHOPNOSŤ!

Zdvíhacie magnety sa používajú na zdvíhanie a presúvanie ťažkých komponentov zo železa a magnetickej ocele. Tieto zariadenia nevyžadujú žiadne napájanie. Magnetické pole sa zapína a vypína nastavením ručnej páky. Magnetické pole zdvíhacieho magnetu je generované neodýmovými magnetmi. Používajú sa v oceliarňach, továrňach, skladoch, dielňach a dokoch. Sú užitočné pri manipulácii s plechmi, doskami, profilmi, tyčami, uholníkmi, U-profilmi, okrúhlymi a štvorcovými rúrkami a inými veľkými železnými obrobkami.

K každému zdvíhaciemu magnetu radu CM prikladáme:

♦ 2-ročnú záruku
♦ vyhlásenie o zhode „CE“
♦ protokol o meraní
nosnosti ♦ návod na
obsluhu ♦ stručný návod

Skutočná nosnosť každého zdviháka závisí od nasledujúcich faktorov:

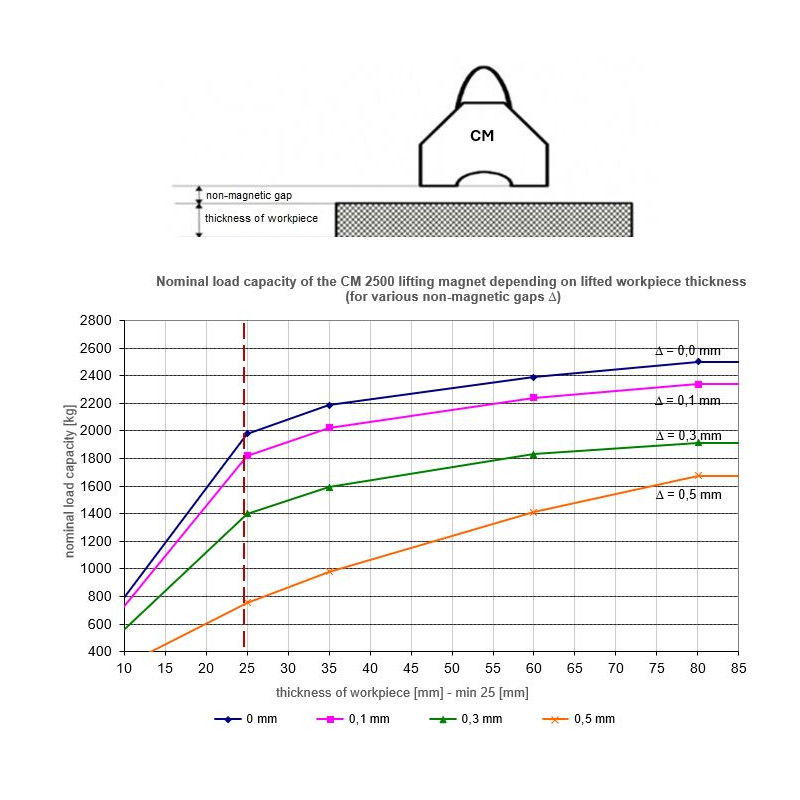

♦ hrúbka a tvar zdvíhaných obrobkov (pre každý zdvihák je uvedený vzťah medzi zdvihovou kapacitou a hrúbkou obrobkov). Pri valcovitých plných obrobkoch (valce, tyče) je zdvihová kapacita približne o 50 % nižšia.

Príliš tenké obrobky môžu byť priťahované len slabo, pretože magnetické pole zdvíhacích magnetov nie je plne využité. Okrem toho sa tenké obrobky ohýbajú a ich kontaktná plocha so zdvihákmi sa zmenšuje, čím sa znižuje ťahová sila. Najlepší zdvíhací výkon sa dosahuje pri dostatočne hrubých obrobkoch.

Pred začatím práce je dôležité zohľadniť percentuálnu závislosť zdvihovej kapacity od hrúbky zdvíhanej ocele (krivky zdvihovej kapacity nájdete v návode).

Pri manipulácii s okrúhlymi dielmi, ako sú rúry, tyče, oceľové hriadele, sa maximálna nosnosť znižuje:

Skutočná nosnosť každého zdvíhacieho magnetu závisí aj od:

♦ veľkosti vzduchovej medzery medzi povrchom zdvíhacieho magnetu a zdvíhaným obrobkom (pre každý zdvíhací magnet sú uvedené charakteristiky nosnosti v závislosti od veľkosti nemagnetickej medzery).

Nosnosť závisí od vzduchovej medzery medzi povrchom zdvíhacieho magnetu a zdvíhaným obrobkom. Ak je drsnosť povrchu bremena Ra menšia ako 6,3 μm, nosnosť uchopovača sa nezníži. To platí pre veľmi čistý, rovný a brúsený povrch. Ak bude drsnosť povrchu zdvíhaných materiálov Ra väčšia ako 6,3 μm, je potrebné zohľadniť medzeru.
Pri hrdzavých valcovaných povrchoch možno predpokladať medzeru v rozmedzí (0,1–0,3 mm), zatiaľ čo pri drsných poréznych povrchoch sa medzera odhaduje v rozmedzí (0,3–0,5 mm).

Pred začatím práce si prečítajte pokyny týkajúce sa percentuálneho vzťahu nosnosti v závislosti od nemagnetickej medzery.

Skutočná nosnosť každého zdvíhacieho magnetu závisí aj od:

♦ Zloženie zdvíhaného bremena (čím vyšší je obsah železa, tým vyššia je zdvíhacia kapacita):

*) ide o prípustné zaťaženie pre komponent vyrobený z daného materiálu, ak nie je znížené inými faktormi (hrúbka, kvalita povrchu, tvar).

♦ teplota okolia a teplota zdvíhaného predmetu (nesmie byť vyššia ako 80 ^°C).
V zdvíhacích magnetoch je zdrojom magnetického poľa spekané neodymové magnety, ktorých maximálna prevádzková teplota je 80 °C.

Ponúkame:
- poradenstvo,
- servis,
- náhradné diely,
- ročné prehliadky a skúšky nosnosti zdvíhacích magnetov, potvrdené certifikátom.
