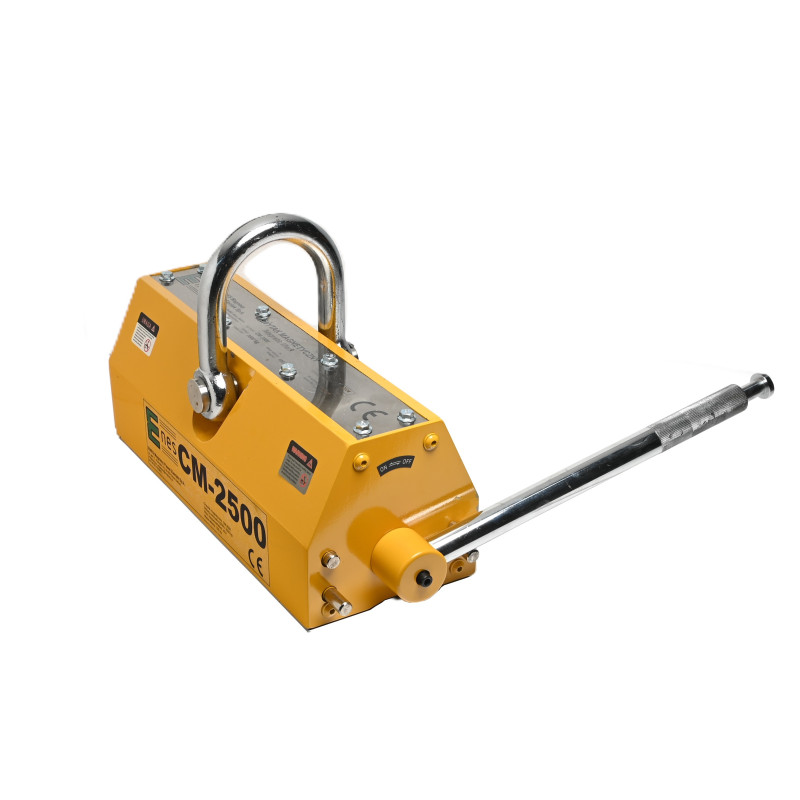

Imán elevador CM2500

Capacidad nominal de elevación: 2500 [kg]

Capacidad de carga máxima (carga de rotura): >7500 [kg] - El factor de seguridad para los ensayos estáticos es de 3,0 y cumple con la norma EN 13155:2021-05

¡NO LEVANTE CARGAS QUE SUPEREN LA CAPACIDAD DE ELEVACIÓN NOMINAL!

Los imanes de elevación se utilizan para levantar y mover componentes pesados de hierro y acero magnético. Estos dispositivos no requieren ninguna fuente de alimentación. El campo magnético se activa y desactiva ajustando una palanca manual. El campo magnético del imán de elevación es generado por imanes de neodimio. Se utilizan en depósitos de acero, fábricas, almacenes, talleres y muelles. Son útiles para la manipulación de chapas, placas, perfiles, barras, ángulos, canales, tubos redondos y cuadrados y otras piezas ferrosas de gran tamaño.

Cada imán de elevación de la serie CM incluye:

♦ 2 años de garantía
♦ declaración de conformidad «CE»
♦ protocolo de medición de
capacidad ♦ instrucciones de uso
♦ guía de referencia rápida

La capacidad de elevación real de cada imán depende de los siguientes factores:

♦ el grosor y la forma de las piezas a levantar (para cada imán se indica la relación entre la capacidad de elevación y el grosor de las piezas). En el caso de piezas cilíndricas macizas (cilindros, barras), la capacidad de elevación es aproximadamente un 50 % menor.

Las piezas demasiado finas pueden ser atraídas con poca fuerza, ya que el campo magnético de los imanes de elevación no se aprovecha al máximo. Además, las piezas finas se doblan y su superficie de contacto con los elevadores disminuye, por lo que la fuerza de tracción se reduce. El mejor rendimiento de elevación se obtiene con piezas de espesor suficiente.

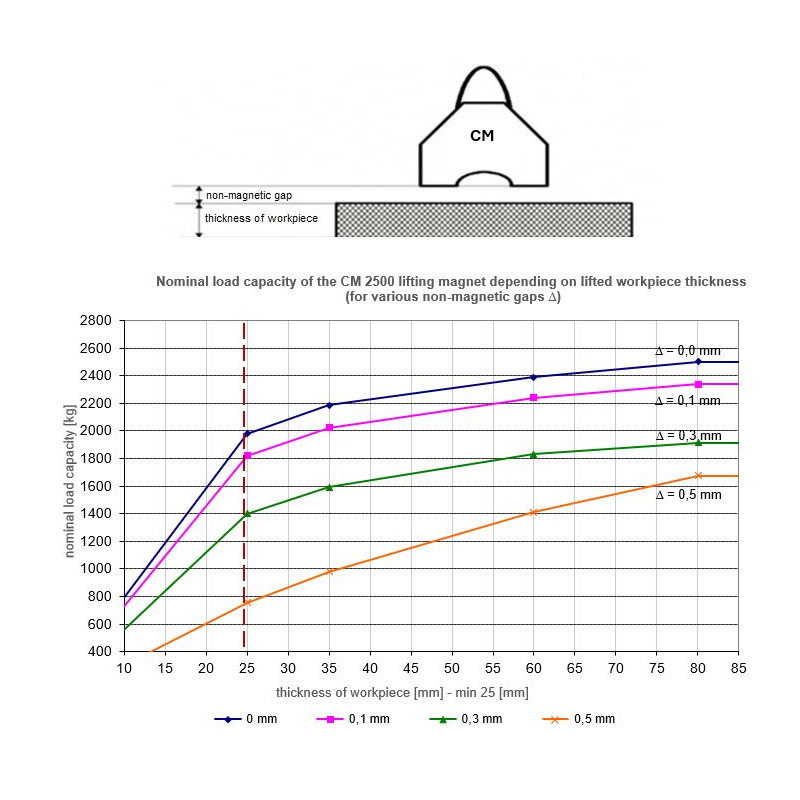

Antes de comenzar el trabajo, es importante tener en cuenta la dependencia porcentual de la capacidad de elevación en función del espesor del acero que se va a levantar (las curvas de capacidad de elevación se pueden consultar en el manual).

Al manipular piezas redondas, como tubos, varillas o ejes de acero, la capacidad de carga máxima se reduce:

La capacidad de elevación real de cada imán de elevación también depende de:

♦ el tamaño del espacio de aire entre la superficie del imán de elevación y la pieza a levantar (para cada imán de elevación se indican las características de capacidad en función del tamaño del espacio no magnético).

La capacidad de carga depende del espacio de aire entre la superficie del imán de elevación y la pieza que se va a levantar. Si la rugosidad superficial de la carga Ra es inferior a 6,3 μm, la capacidad de la pinza no disminuirá. Este es el caso de una superficie muy limpia, plana y lijada. Si la rugosidad superficial de los materiales que se van a levantar Ra es superior a 6,3 μm, se debe tener en cuenta el espacio de aire.
Para superficies laminadas oxidadas, se puede suponer un espacio de entre 0,1 y 0,3 mm, mientras que para superficies porosas y rugosas, el espacio se estima entre 0,3 y 0,5 mm.

Antes de comenzar a trabajar, consulte las instrucciones para conocer la relación porcentual entre la capacidad de carga y el espacio no magnético.

La capacidad de elevación real de cada imán de elevación también depende de:

♦ La composición de la carga a levantar (cuanto mayor sea el contenido de hierro, mayor será la capacidad de elevación):

*) Será la carga admisible para un componente fabricado con un material determinado, si no se ve reducida por otros factores (espesor, calidad de la superficie, forma).

♦ la temperatura ambiente y la temperatura de la pieza a levantar (no debe ser superior a 80 [^°C]).
En los imanes de elevación, la fuente del campo magnético son imanes de neodimio sinterizados, cuya temperatura máxima de funcionamiento es de 80 °C.

Ofrecemos:
- asesoramiento,
- servicio técnico,
- piezas de repuesto,
- inspecciones anuales y pruebas de capacidad de carga de imanes de elevación, confirmadas mediante certificado.
