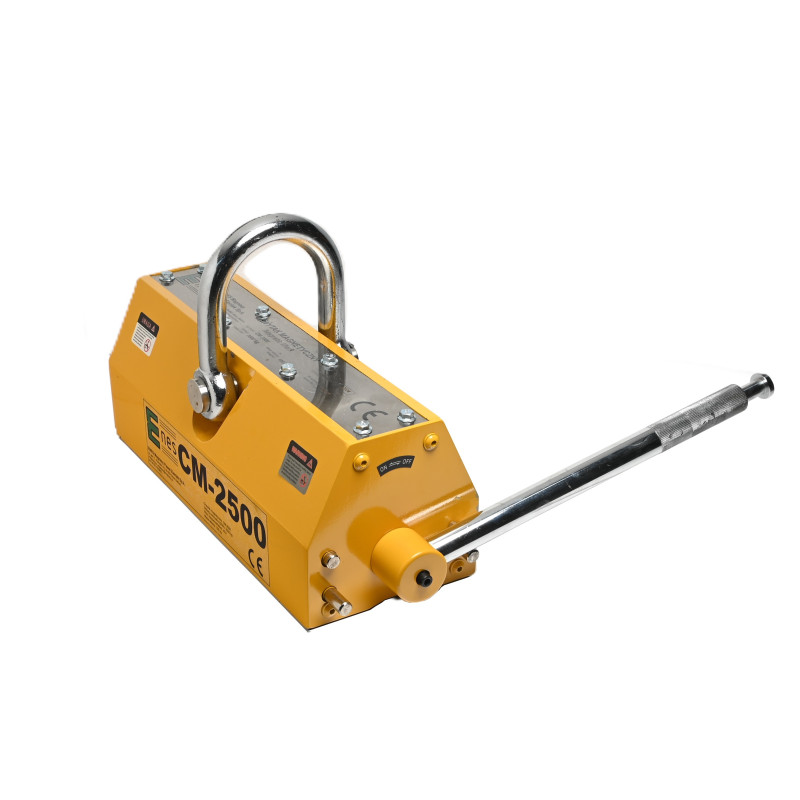

Íman de elevação CM2500

Capacidade nominal de elevação: 2500 [kg]

Capacidade máxima de carga (carga de ruptura): >7500 [kg] - O fator de segurança para ensaios estáticos é de 3,0 e está em conformidade com a norma EN 13155:2021-05

NÃO LEVANTE CARGAS MAIS PESADAS DO QUE A CAPACIDADE NOMINAL DE ELEVAÇÃO!

Os ímanes de elevação são utilizados para levantar e mover componentes pesados de ferro e aço magnético. Estes dispositivos não requerem qualquer fonte de alimentação. O campo magnético é ativado e desativado através do ajuste de uma alavanca manual. O campo magnético do íman de elevação é gerado por ímanes de neodímio. São utilizados em estaleiros siderúrgicos, fábricas, armazéns, oficinas e docas. São úteis para o manuseamento de chapas, placas, perfis, barras, cantoneiras, canais, tubos redondos e quadrados e outras peças ferrosas de grandes dimensões.

A cada íman de elevação da série CM anexamos:

♦ garantia de 2
anos ♦ declaração de conformidade «CE»
♦ protocolo de medição da
capacidade ♦ instruções de utilização
♦ guia de referência rápida

A capacidade de elevação real de cada ímã depende dos seguintes fatores:

♦ espessura e forma das peças a levantar (para cada ímã é indicada a relação entre a capacidade de elevação e a espessura das peças). Para peças cilíndricas sólidas (cilindros, barras), a capacidade de elevação é aproximadamente 50% menor.

As peças demasiado finas podem ser atraídas com pouca força, uma vez que o campo magnético dos ímanes de elevação não é totalmente utilizado. Além disso, as peças finas dobram-se e a sua área de contacto com os elevadores diminui, fazendo com que a força de tração diminua. O melhor desempenho de elevação é obtido com peças suficientemente espessas.

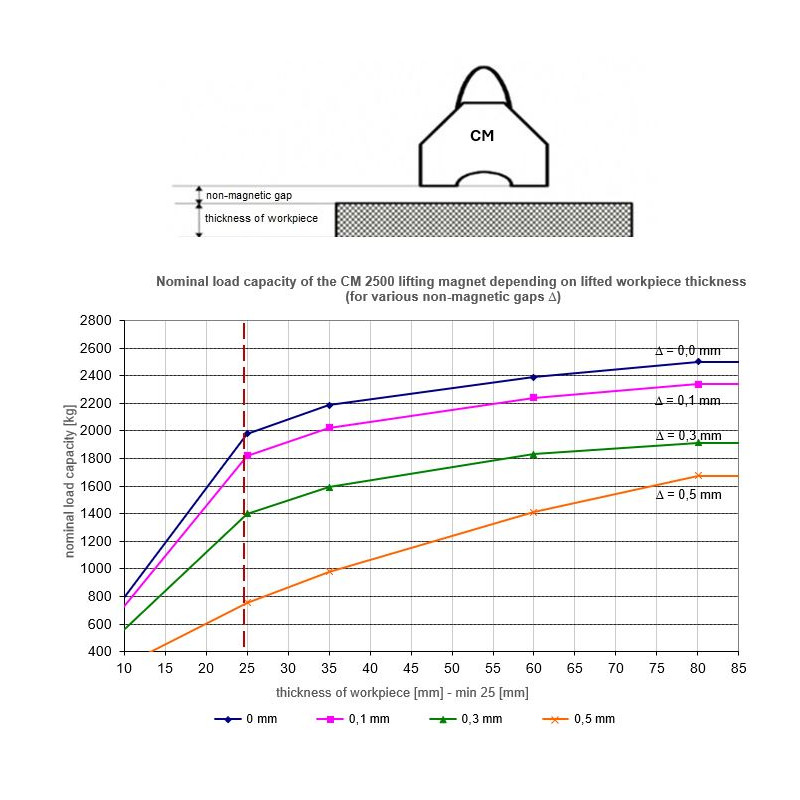

Antes de iniciar o trabalho, é importante considerar a dependência percentual da capacidade de elevação em função da espessura do aço a ser levantado (as curvas de capacidade de elevação podem ser encontradas no manual).

Ao manusear peças redondas, tais como tubos, barras e eixos de aço, a capacidade de carga máxima é reduzida:

A capacidade de elevação real de cada íman de elevação depende também de:

♦ do tamanho do espaço de ar entre a superfície do íman de elevação e a peça a ser levantada (para cada íman de elevação, são fornecidas as características de capacidade em função do tamanho do espaço não magnético).

A capacidade de carga depende da folga de ar entre a superfície do íman de elevação e a peça a ser levantada. Se a rugosidade da superfície da carga Ra for inferior a 6,3 μm, a capacidade da pinça não diminuirá. Este é o caso de uma superfície muito limpa, plana e lixada. Se a rugosidade da superfície dos materiais a serem levantados Ra for superior a 6,3 μm, a folga deve ser tida em conta.
Para superfícies laminadas enferrujadas, pode-se assumir uma folga na faixa de (0,1-0,3 mm), enquanto que para superfícies porosas e rugosas a folga é estimada na faixa de (0,3-0,5 mm).

Antes de iniciar o trabalho, consulte as instruções relativas à relação percentual da capacidade de carga em função da folga não magnética.

A capacidade de elevação real de cada íman de elevação depende também de:

♦ Da composição da carga a ser levantada (quanto maior o teor de ferro, maior a capacidade de elevação):

*) será a carga admissível para um componente fabricado num determinado material, se não for reduzida por outros fatores (espessura, qualidade da superfície, forma).

♦ a temperatura ambiente e a temperatura da peça a ser levantada (não deve ser superior a 80 [^°C]).
Nos ímanes de elevação, a fonte do campo magnético são ímanes de neodímio sinterizados, cuja temperatura máxima de funcionamento é de 80 °C.

Oferecemos:
- consultoria,
- assistência técnica,
- peças sobressalentes,
- inspeções anuais e ensaios de capacidade de carga de ímanes de elevação, confirmados por um certificado.
