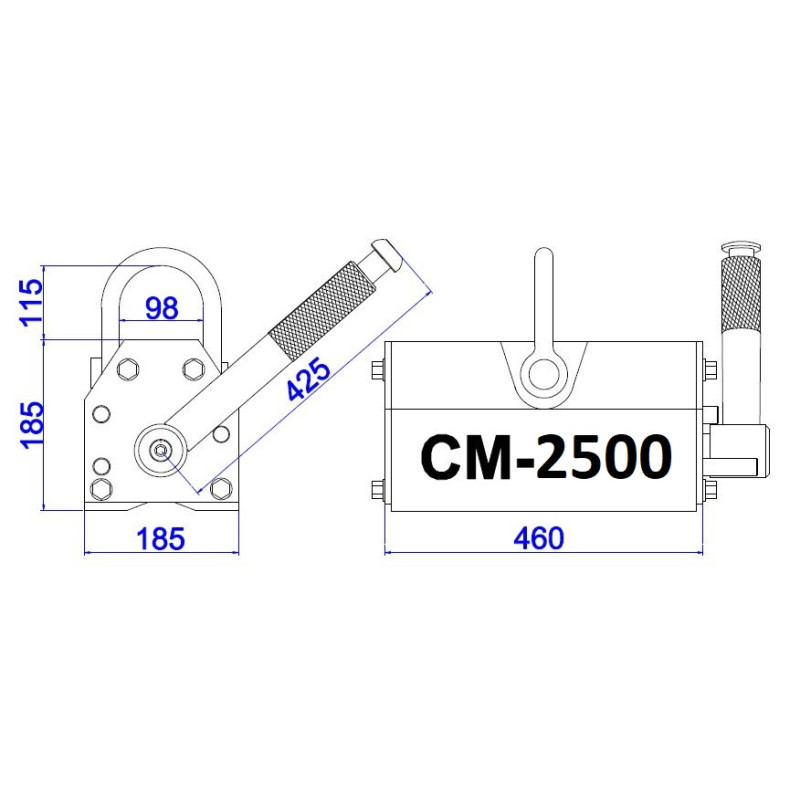

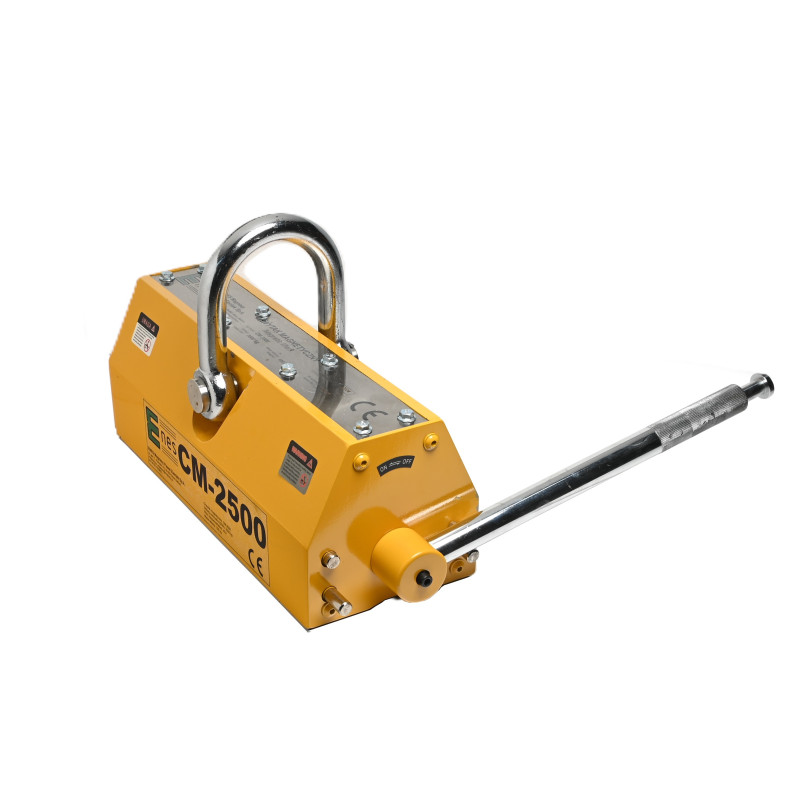

Magnete di sollevamento CM2500

Portata nominale: 2500 [kg]

Capacità di carico massima (carico di rottura): >7500 [kg] - Il coefficiente di sicurezza per le prove statiche è 3,0 ed è conforme alla norma EN 13155:2021-05

NON SOLLEVARE CARICHI PIÙ PESANTI DELLA CAPACITÀ DI SOLLEVAMENTO NOMINALE!

I magneti di sollevamento vengono utilizzati per sollevare e spostare componenti pesanti in ferro e acciaio magnetico. Questi dispositivi non richiedono alcuna alimentazione elettrica. Il campo magnetico viene attivato e disattivato regolando una leva manuale. Il campo magnetico del magnete di sollevamento è generato da magneti al neodimio. Sono utilizzati in depositi di acciaio, fabbriche, magazzini, officine e banchine. Sono utili per la movimentazione di lamiere, piastre, profilati, barre, angolari, canaline, tubi tondi e quadrati e altri pezzi ferrosi di grandi dimensioni.

Ad ogni magnete di sollevamento della serie CM alleghiamo:

♦ 2 anni di garanzia
♦ dichiarazione di conformità "CE"
♦ protocollo di misurazione
della capacità ♦ istruzioni per
l'uso ♦ guida di riferimento rapido

La capacità di sollevamento effettiva di ciascun sollevatore dipende dai seguenti fattori:

♦ spessore e forma dei pezzi da sollevare (per ogni sollevatore è indicato il rapporto tra la capacità di sollevamento e lo spessore dei pezzi). Per i pezzi cilindrici pieni (cilindri, barre), la capacità di sollevamento è inferiore di circa il 50%.

I pezzi troppo sottili potrebbero essere attratti debolmente perché il campo magnetico dei magneti di sollevamento non viene sfruttato appieno. Inoltre, i pezzi sottili si piegano e la loro area di contatto con i sollevatori diminuisce, riducendo così la forza di trazione. Le migliori prestazioni di sollevamento si ottengono con pezzi sufficientemente spessi.

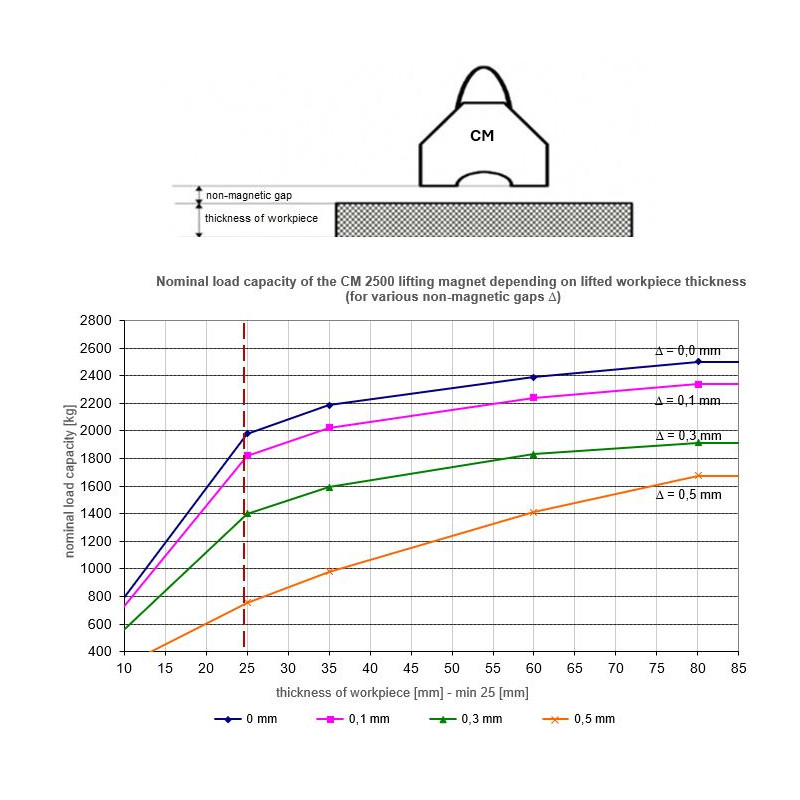

Prima di iniziare il lavoro, è importante considerare la dipendenza percentuale della capacità di sollevamento in funzione dello spessore dell'acciaio da sollevare (le curve di capacità di sollevamento sono riportate nel manuale).

Quando si maneggiano parti tonde come tubi, barre, alberi in acciaio, la capacità di carico massima si riduce:

La capacità di sollevamento effettiva di ciascun magnete di sollevamento dipende anche da:

♦ dalla dimensione dello spazio d'aria tra la superficie del magnete di sollevamento e il pezzo da sollevare (per ciascun magnete di sollevamento sono indicate le caratteristiche di capacità in funzione della dimensione dello spazio non magnetico).

La capacità di carico dipende dallo spazio d'aria tra la superficie del magnete di sollevamento e il pezzo da sollevare. Se la rugosità superficiale del carico Ra è inferiore a 6,3 μm, la capacità della pinza non diminuirà. Questo è il caso di una superficie molto pulita, piana e levigata. Se la rugosità superficiale dei materiali da sollevare Ra sarà superiore a 6,3 μm, si dovrà tenere conto dello spazio d'aria.
Per le superfici laminate arrugginite, si può ipotizzare uno spazio compreso tra 0,1 e 0,3 mm, mentre per le superfici ruvide e porose lo spazio è stimato tra 0,3 e 0,5 mm.

Prima di iniziare il lavoro, consultare le istruzioni per il rapporto percentuale della capacità di carico in funzione dello spazio non magnetico.

La capacità di sollevamento effettiva di ciascun magnete di sollevamento dipende anche da:

♦ La composizione del carico da sollevare (maggiore è il contenuto di ferro, maggiore è la capacità di sollevamento):

*) Si tratta del carico ammissibile per un componente realizzato in un determinato materiale, se non ridotto da altri fattori (spessore, qualità della superficie, forma).

♦ la temperatura ambiente e la temperatura del pezzo da sollevare (non deve essere superiore a 80 [^°C]).
Nei magneti di sollevamento, la fonte del campo magnetico è costituita da magneti al neodimio sinterizzati, la cui temperatura massima di esercizio è di 80 °C.

Offriamo:
- consulenza,
- assistenza,
- ricambi,
- ispezioni annuali e prove di capacità di carico dei magneti di sollevamento, confermate da un certificato.
