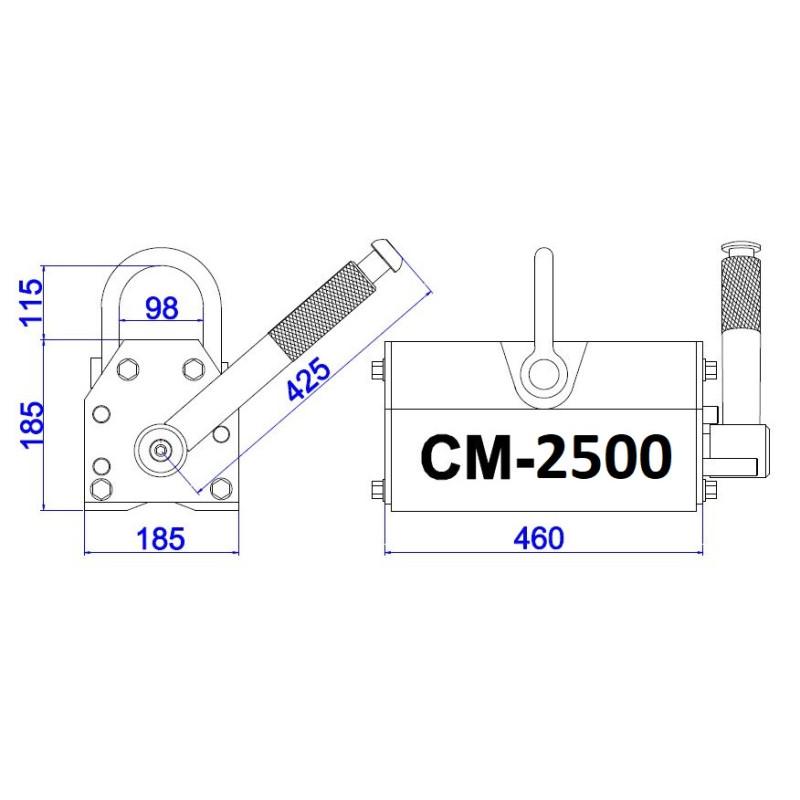

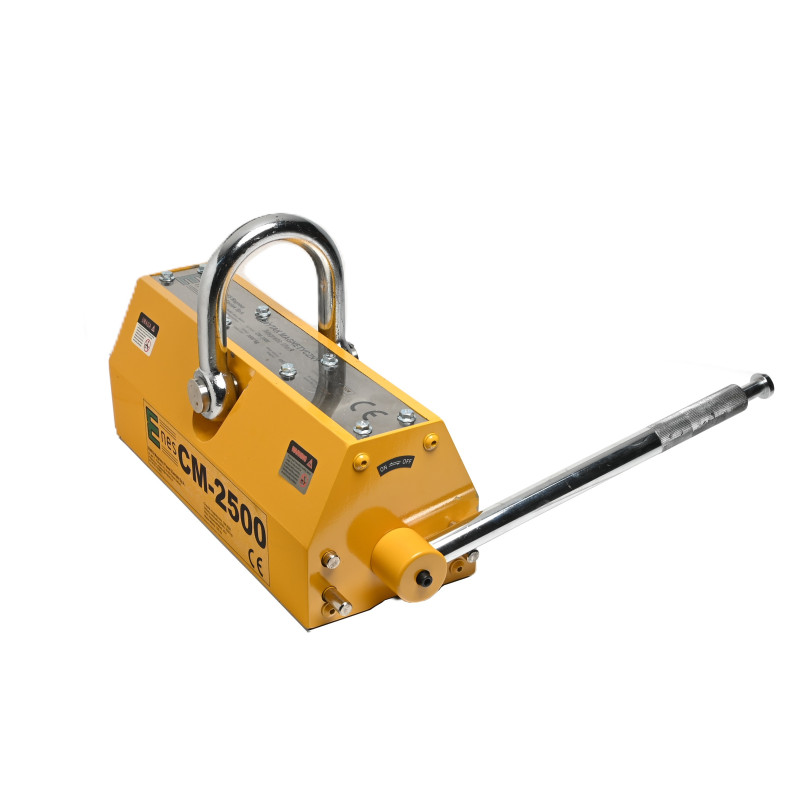

Lyftmagnet CM2500

Nominell lyftkapacitet: 2500 [kg]

Maximal lastkapacitet (brottlast): >7500 [kg] – Säkerhetsfaktorn för statiska provningar är 3,0 och uppfyller EN 13155:2021-05

LYFT INTE LAST SOM ÖVERSTIGER DEN NOMINELLA LYFTKAPACITETEN!

Lyftmagneter används för att lyfta och flytta tunga komponenter av järn och magnetiskt stål. Dessa enheter kräver ingen strömförsörjning. Magnetfältet slås på och av genom att justera en manuell spak. Lyftmagnetens magnetfält genereras av neodymmagneter. De används på stålverk, fabriker, lager, verkstäder och hamnar. De är användbara för hantering av plåt, plattor, profiler, stänger, vinklar, kanaler, runda och fyrkantiga rör och andra stora järnhållande arbetsstycken.

Varje lyftmagnet i CM-serien levereras med:

♦ 2 års garanti
♦ försäkran om överensstämmelse "CE"
♦ protokoll för
kapacitetsmätning ♦ bruksanvisning
♦ snabbguide

Den faktiska lyftkapaciteten för varje lyftare beror på följande faktorer:

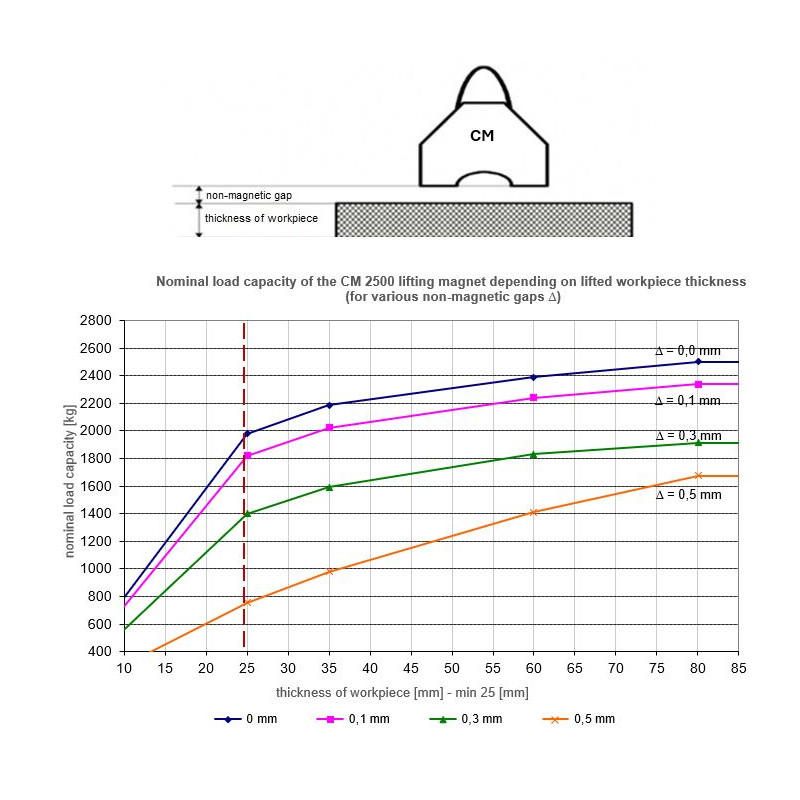

♦ tjocklek och form på de arbetsstycken som ska lyftas (för varje lyftmagnet anges förhållandet mellan lyftkapacitet och arbetsstyckenas tjocklek). För cylindriska massiva arbetsstycken (cylindrar, stänger) är lyftkapaciteten cirka 50 % lägre.

Arbetsstycken som är för tunna kan dras till svagt eftersom lyftmagneternas magnetfält inte utnyttjas fullt ut. Dessutom böjs tunna arbetsstycken och deras kontaktyta med lyftarna minskar, vilket gör att dragkraften minskar. Bästa lyftprestanda uppnås för tillräckligt tjocka arbetsstycken.

Innan arbetet påbörjas är det viktigt att beakta lyftkapacitetens procentuella beroende av tjockleken på det stål som ska lyftas (lyftkapacitetskurvor finns i manualen).

Vid hantering av runda delar såsom rör, stänger och stålaxlar minskar den maximala lyftkapaciteten:

Den faktiska lyftkapaciteten för varje lyftmagnet beror också på:

♦ storleken på luftspalten mellan lyftmagnetens yta och det arbetsstycke som ska lyftas (för varje lyftmagnet anges kapacitetsegenskaperna som en funktion av storleken på den icke-magnetiska spalten).

Lastkapaciteten beror på luftspalten mellan lyftmagnetens yta och det arbetsstycke som ska lyftas. Om ytjämnheten på lasten Ra är mindre än 6,3 μm minskar inte gripdonets kapacitet. Detta gäller för en mycket ren, plan och slipad yta. Om ytjämnheten på det material som ska lyftas Ra är större än 6,3 μm bör luftspalten beaktas.
För rostiga valsade ytor kan ett mellanrum i intervallet (0,1–0,3 mm) antas, medan mellanrummet för grova porösa ytor uppskattas till (0,3–0,5 mm).

Innan arbetet påbörjas, se instruktionerna för det procentuella förhållandet mellan lyftkapacitet och icke-magnetiskt mellanrum.

Den faktiska lyftkapaciteten för varje lyftmagnet beror också på:

♦ Sammansättningen av den last som ska lyftas (ju högre järnhalt, desto högre lyftkapacitet):

*) Detta är den tillåtna belastningen för en komponent tillverkad av ett visst material, om den inte minskas av andra faktorer (tjocklek, ytkvalitet, form).

♦ omgivningstemperaturen och temperaturen på det arbetsstycke som ska lyftas (den får inte överstiga 80 [^°C]).
I lyftmagneter är källan till magnetfältet sintrade neodymmagneter, vars maximala driftstemperatur är 80 °C.

Vi erbjuder:
- rådgivning,
- service,
- reservdelar,
- årliga inspektioner och belastningskapacitetstester av lyftmagneter, bekräftade med ett certifikat.
