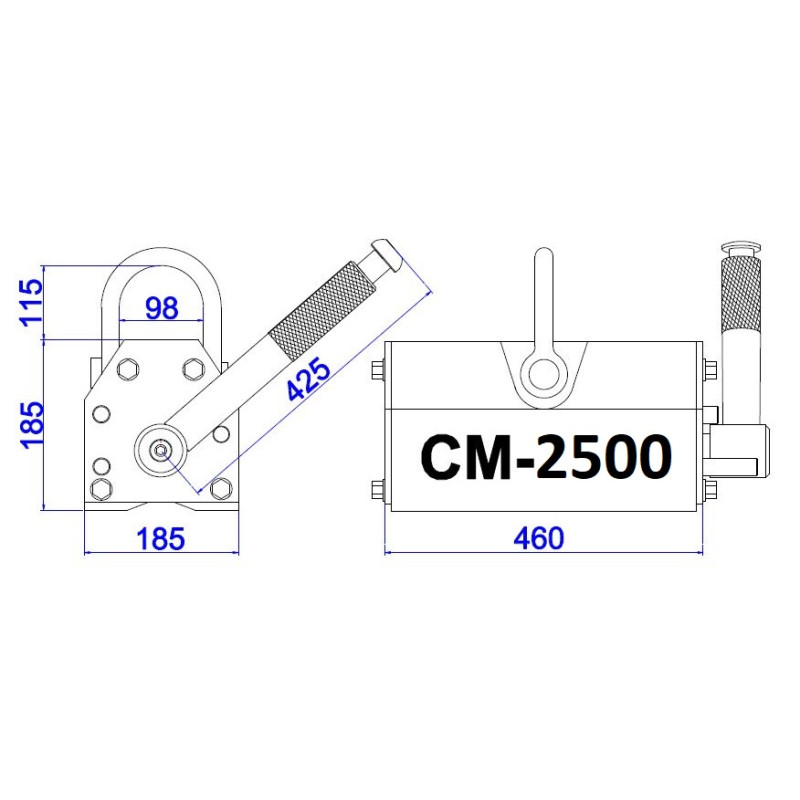

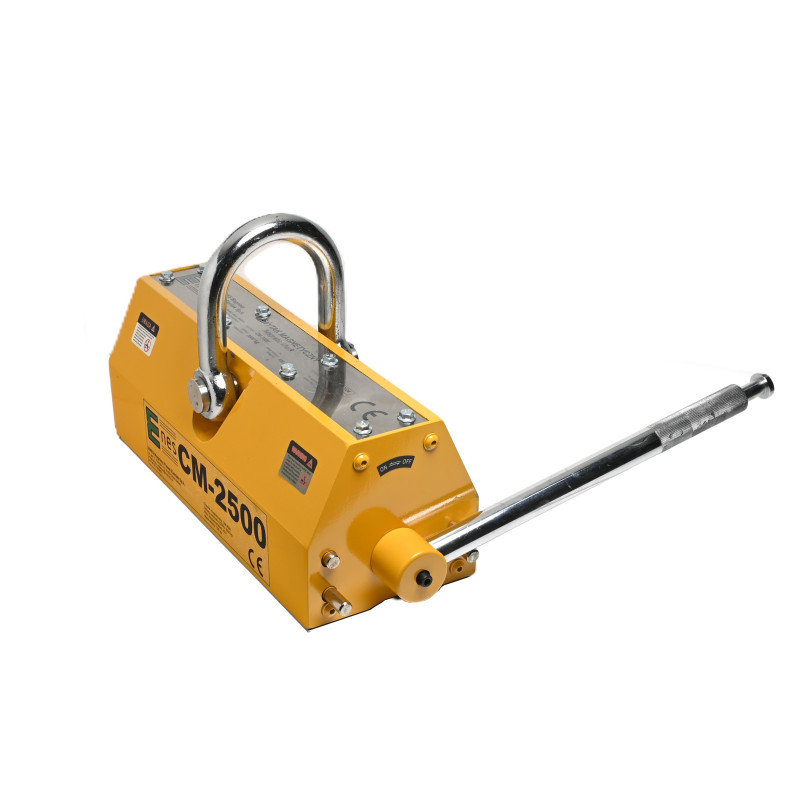

Aimant de levage CM2500

Capacité nominale de levage : 2 500 [kg]

Capacité de charge maximale (charge de rupture) : >7500 [kg] - Le coefficient de sécurité pour les essais statiques est de 3,0 et est conforme à la norme EN 13155:2021-05

NE SOULEVEZ PAS DE CHARGES PLUS LOURDES QUE LA CAPACITÉ DE LEVAGE NOMINALE !

Les aimants de levage sont utilisés pour soulever et déplacer des composants lourds en fer et en acier magnétique. Ces dispositifs ne nécessitent aucune alimentation électrique. Le champ magnétique est activé et désactivé à l'aide d'un levier manuel. Le champ magnétique de l'aimant de levage est généré par des aimants en néodyme. Ils sont utilisés dans les parcs à ferraille, les usines, les entrepôts, les ateliers et les quais. Ils sont utiles pour la manutention de tôles, de plaques, de profilés, de barres, de cornières, de poutres en U, de tubes ronds et carrés et d'autres pièces ferreuses de grande taille.

Chaque aimant de levage de la série CM est accompagné des éléments suivants :

♦ une garantie de 2
ans ♦ une déclaration de conformité « CE »
♦ un protocole de mesure de
la capacité ♦ un mode d'emploi
♦ un guide de référence rapide

La capacité de levage réelle de chaque aimant de levage dépend des facteurs suivants :

♦ l'épaisseur et la forme des pièces à soulever (pour chaque aimant, le rapport entre la capacité de levage et l'épaisseur des pièces est indiqué). Pour les pièces cylindriques pleines (cylindres, tiges), la capacité de levage est réduite d'environ 50 %.

Les pièces trop fines peuvent être attirées faiblement car le champ magnétique des aimants de levage n'est pas pleinement exploité. De plus, les pièces fines se courbent et leur surface de contact avec les aimants diminue, ce qui réduit la force de traction. Les meilleures performances de levage sont obtenues avec des pièces suffisamment épaisses.

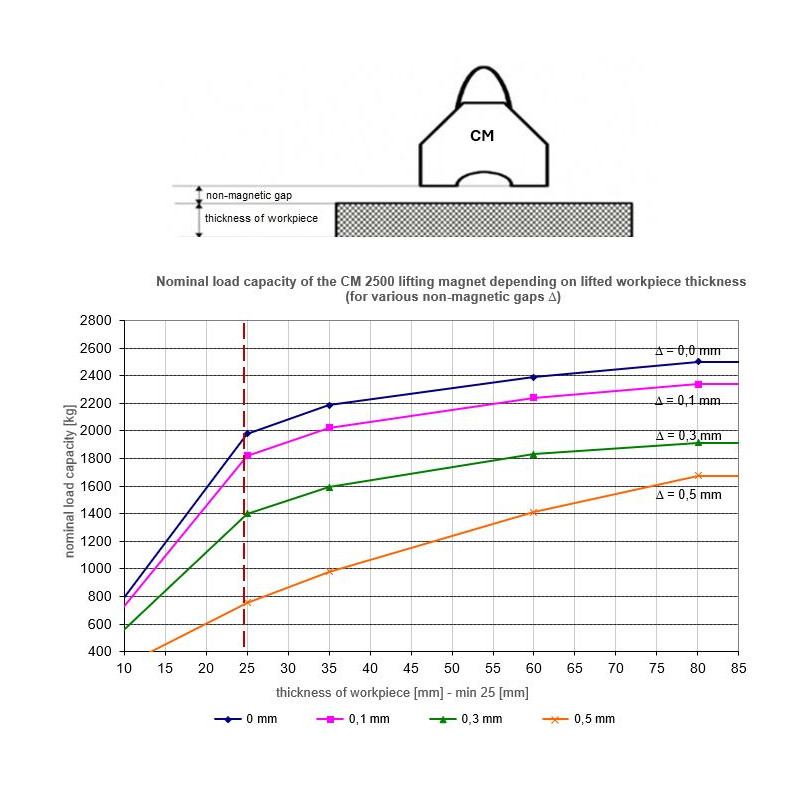

Avant de commencer le travail, il est important de tenir compte de la dépendance en pourcentage de la capacité de levage en fonction de l'épaisseur de l'acier à soulever (les courbes de capacité de levage se trouvent dans le manuel).

Lors de la manipulation de pièces rondes telles que des tuyaux, des tiges ou des arbres en acier, la capacité de charge maximale est réduite :

La capacité de levage réelle de chaque aimant de levage dépend également :

♦ de la taille de l'entrefer entre la surface de l'aimant de levage et la pièce à soulever (pour chaque aimant de levage, les caractéristiques de capacité en fonction de la taille de l'entrefer non magnétique sont indiquées).

La capacité de charge dépend de l'espace d'air entre la surface de l'aimant de levage et la pièce à soulever. Si la rugosité de surface de la charge Ra est inférieure à 6,3 μm, la capacité de la pince ne diminuera pas. C'est le cas pour une surface très propre, plane et poncée. Si la rugosité de surface des matériaux à soulever Ra est supérieure à 6,3 μm, l'espace doit être pris en compte.
Pour les surfaces laminées rouillées, on peut supposer un espace compris entre 0,1 et 0,3 mm, tandis que pour les surfaces rugueuses et poreuses, l'espace est estimé entre 0,3 et 0,5 mm.

Avant de commencer le travail, consultez les instructions concernant le rapport en pourcentage entre la capacité de charge et l'écart non magnétique.

La capacité de levage réelle de chaque aimant de levage dépend également :

♦ De la composition de la charge à soulever (plus la teneur en fer est élevée, plus la capacité de levage est élevée) :

*) Il s'agit de la charge admissible pour un composant fabriqué dans un matériau donné, si elle n'est pas réduite par d'autres facteurs (épaisseur, qualité de surface, forme).

♦ la température ambiante et la température de la pièce à soulever (elle ne doit pas dépasser 80 ^°C).
Dans les aimants de levage, la source du champ magnétique est constituée d'aimants en néodyme fritté, dont la température maximale de fonctionnement est de 80 °C.

Nous proposons :
- conseil,
- service après-vente,
- pièces de rechange,
- inspections annuelles et essais de capacité de charge des aimants de levage, confirmés par un certificat.
