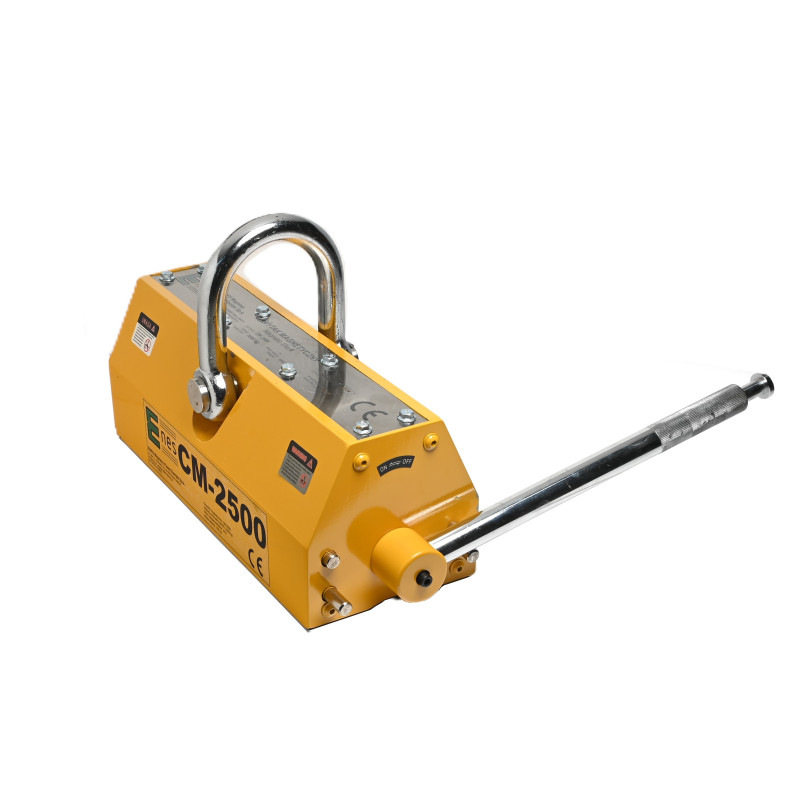

Hefmagneet CM2500

Nominaal hefvermogen: 2500 [kg]

Maximale draagkracht (breukbelasting): >7500 [kg] - De veiligheidsfactor voor statische tests is 3,0 en voldoet aan EN 13155:2021-05

HEF GEEN LASTEN DIE ZWAARDER ZIJN DAN HET NOMINALE HEFVERMOGEN!

Hefmagneten worden gebruikt voor het heffen en verplaatsen van zware ijzeren en magnetische stalen onderdelen. Deze apparaten hebben geen stroomvoorziening nodig. Het magnetische veld wordt in- en uitgeschakeld door een handhendel te bedienen. Het magnetische veld van de hefmagneet wordt gegenereerd door neodymiummagneten. Ze worden gebruikt in staalfabrieken, fabrieken, magazijnen, werkplaatsen en havens. Ze zijn handig voor het hanteren van plaatwerk, platen, profielen, staven, hoekprofielen, U-profielen, ronde en vierkante buizen en andere grote ijzerhoudende werkstukken.

Bij elke hefmagneet uit de CM-serie leveren wij:

♦ 2 jaar garantie
♦ conformiteitsverklaring "CE"
♦ protocol voor het meten
van het hefvermogen ♦ gebruiksaanwijzing
♦ beknopte handleiding

Het werkelijke hefvermogen van elke hijsmagneet is afhankelijk van de volgende factoren:

♦ dikte en vorm van de te hijsen werkstukken (voor elke hijsmagneet wordt de verhouding tussen het hefvermogen en de dikte van de werkstukken aangegeven). Voor cilindrische massieve werkstukken (cilinders, staven) is het hefvermogen ongeveer 50% lager.

Werkstukken die te dun zijn, worden mogelijk zwak aangetrokken omdat het magnetische veld van de hefmagneten niet volledig wordt benut. Bovendien buigen dunne werkstukken door en neemt hun contactoppervlak met de hefmagneten af, waardoor de trekkracht afneemt. De beste hefprestaties worden verkregen bij voldoende dikke werkstukken.

Voordat u met het werk begint, is het belangrijk om rekening te houden met de procentuele afhankelijkheid van het hefvermogen als functie van de dikte van het te heffen staal (hefvermogenscurves zijn te vinden in de handleiding).

Bij het hanteren van ronde onderdelen zoals buizen, staven en stalen assen is het maximale hefvermogen lager:

Het werkelijke hefvermogen van elke hefmagneet hangt ook af van:

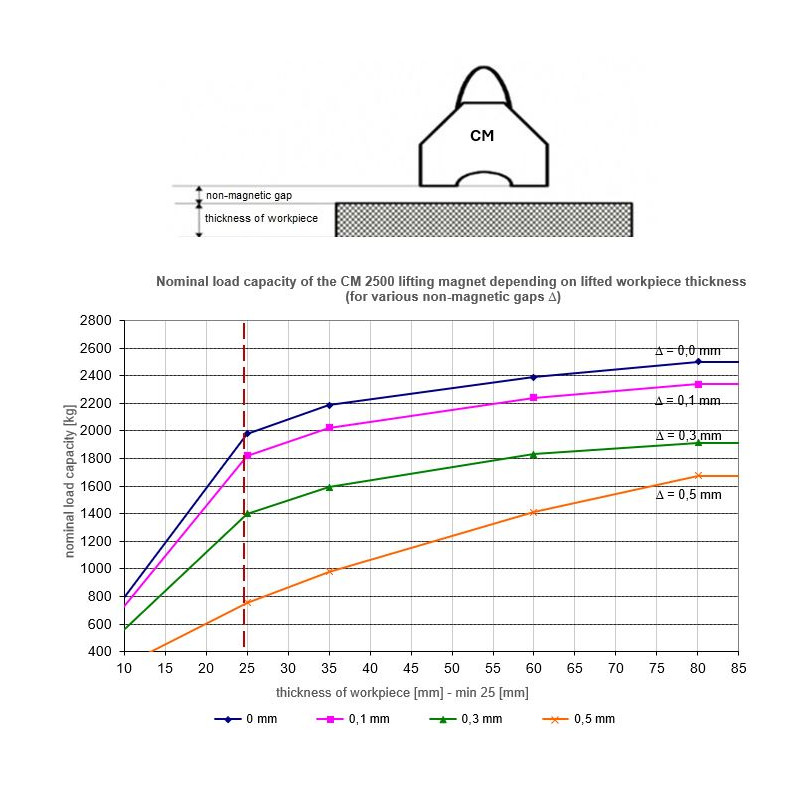

♦ de grootte van de luchtspleet tussen het oppervlak van de hefmagneet en het te heffen werkstuk (voor elke hefmagneet worden de capaciteitskenmerken als functie van de grootte van de niet-magnetische spleet aangegeven).

Het draagvermogen hangt af van de luchtspleet tussen het oppervlak van de hefmagneet en het te heffen werkstuk. Als de oppervlakteruwheid van de last Ra kleiner is dan 6,3 μm, neemt het draagvermogen van de grijper niet af. Dit is het geval bij een zeer schoon, vlak en geschuurd oppervlak. Als de oppervlakteruwheid van de te heffen materialen Ra groter is dan 6,3 μm, moet rekening worden gehouden met de spleet.
Voor verroeste gewalste oppervlakken kan een spleet in het bereik (0,1-0,3 mm) worden aangenomen, terwijl voor ruwe poreuze oppervlakken de spleet wordt geschat in het bereik (0,3-0,5 mm).

Raadpleeg vóór aanvang van de werkzaamheden de instructies voor de procentuele verhouding van het hefvermogen als functie van de niet-magnetische spleet.

Het werkelijke hefvermogen van elke hefmagneet hangt ook af van:

♦ De samenstelling van de te heffen last (hoe hoger het ijzergehalte, hoe hoger het hefvermogen):

*) Dit is de toegestane belasting voor een onderdeel van een bepaald materiaal, indien niet verminderd door andere factoren (dikte, oppervlaktekwaliteit, vorm).

♦ de omgevingstemperatuur en de temperatuur van het te hijsen werkstuk (deze mag niet hoger zijn dan 80 [^°C]).
Bij hefmagneten is de bron van het magnetische veld gesinterde neodymiummagneten, waarvan de maximale bedrijfstemperatuur 80 °C is.

Wij bieden:
- advies,
- service,
- reserveonderdelen,
- jaarlijkse inspecties en draagkrachtproeven van hefmagneten, bevestigd door een certificaat.
