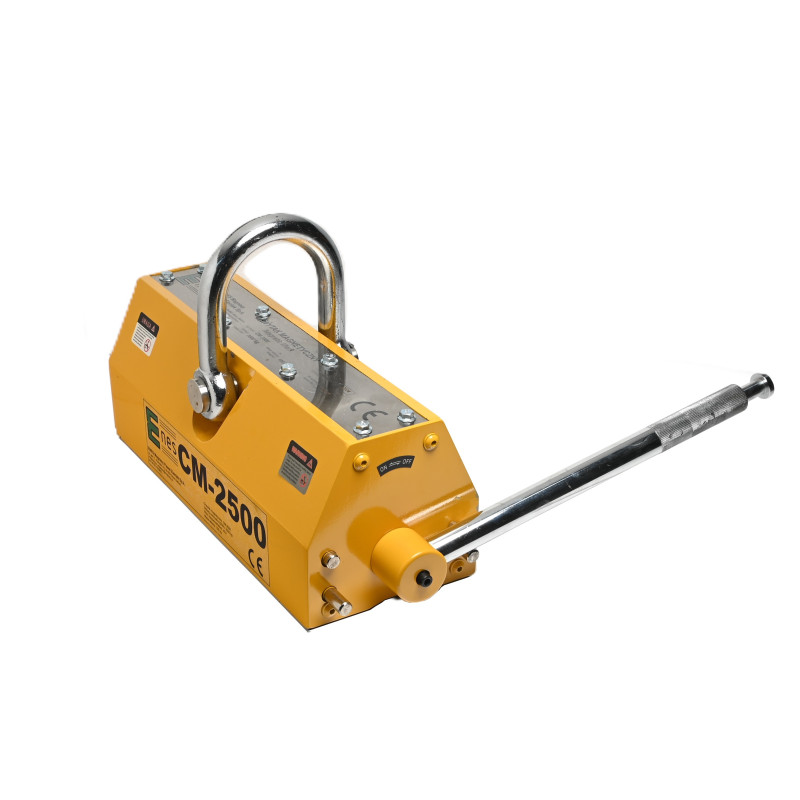

Tõstemagnet CM2500

Nimikoormus: 2500 [kg]

Maksimaalne koormusvõime (purunemiskoormus): >7500 [kg] – staatiliste katsete ohutustegur on 3,0 ja vastab standardile EN 13155:2021-05

ÄRGE TÕSTKE KOORMUSI, MIS ON RASKEMAD KUI NOMINAALNE TÕSTEVÕIME!

Tõstemagneteid kasutatakse raske raua ja magnetilise terase komponentide tõstmiseks ja teisaldamiseks. Need seadmed ei vaja toiteallikat. Magnetvälja lülitatakse sisse ja välja käsikangi abil. Tõstemagneti magnetväli tekitatakse neodüümimagnetitega. Neid kasutatakse terasetehastes, vabrikutes, ladudes, töökodades ja sadamates. Need on kasulikud lehtmetalli, plaatide, profiilide, varraste, nurkprofiilide, U-profiilide, ümmarguste ja nelinurkse torude ning muude suurte raudsetest töödeldavate detailide käitlemisel.

Iga CM-seeria tõstemagnetiga kaasas:

♦ 2-aastane garantii
♦ vastavusdeklaratsioon „CЄ“
♦ tõstevõime mõõtmise protokoll
♦ kasutusjuhend
♦ lühijuhend

Iga tõstuki tegelik tõstevõime sõltub järgmistest teguritest:

♦ tõstetavate töödeldavate detailide paksus ja kuju (iga tõstuki puhul on esitatud tõstevõime ja töödeldavate detailide paksuse suhe). Silindriliste tahkete töödeldavate detailide (silindrid, vardad) puhul on tõstevõime umbes 50% väiksem.

Liiga õhukesed töödeldavad detailid võivad magnetile nõrgalt külge jääda, kuna tõstemagnetite magnetvälja ei kasutata täielikult ära. Lisaks painuvad õhukesed töödeldavad detailid ja nende kontaktpind tõsteseadmega väheneb, mistõttu väheneb tõmbejõud. Parim tõstevõime saavutatakse piisavalt paksude töödeldavate detailide puhul.

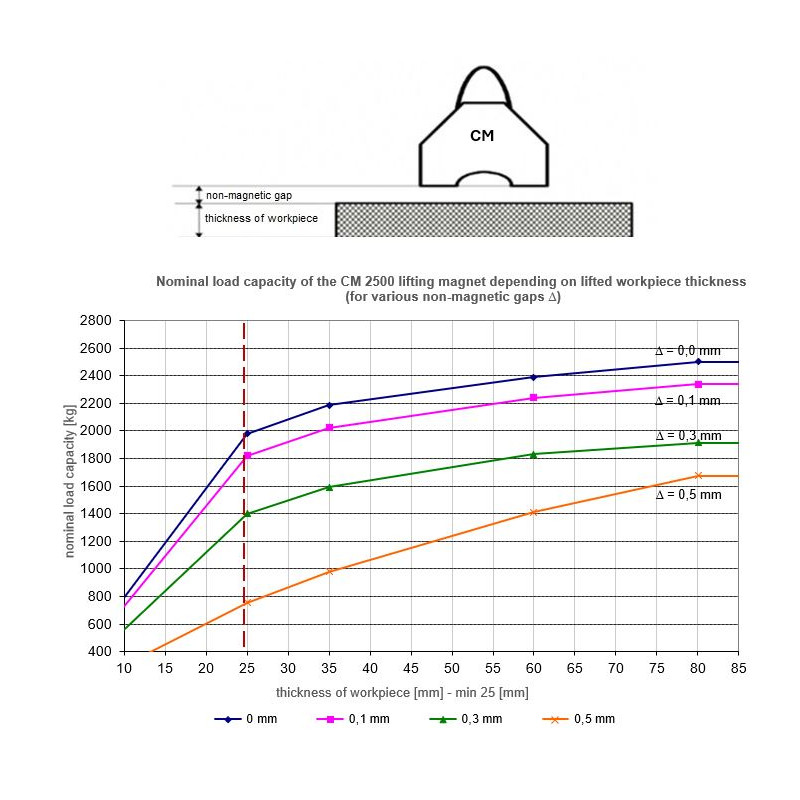

Enne töö alustamist on oluline arvestada tõstevõime protsentuaalset sõltuvust tõstetava terase paksusest (tõstevõime kõverad on toodud kasutusjuhendis).

Ümmarguste detailide, nagu torude, varraste ja terasvõllide käitlemisel väheneb maksimaalne tõstevõime:

Iga tõstemagneti tegelik tõstevõime sõltub ka järgmistest teguritest:

♦ õhupilu suurusest tõstemagneti pinna ja tõstetava tööeseme vahel (iga tõstemagneti puhul on esitatud tõstevõime karakteristikud sõltuvalt mittemagnetilise õhupilu suurusest).

Kandevõime sõltub õhupilu suurusest tõstmismagneti pinna ja tõstetava detaili vahel. Kui tõstetava detaili pinna karedus Ra on väiksem kui 6,3 μm, ei vähene haarduri kandevõime. See kehtib väga puhta, sileda ja lihvitud pinna puhul. Kui tõstetava materjali pinna karedus Ra on suurem kui 6,3 μm, tuleb õhupilu arvesse võtta.
Rostetunud valtsitud pindade puhul võib eeldada vahekaugust vahemikus (0,1–0,3 mm), samas kui karedate poorse pindade puhul on vahekaugus hinnanguliselt vahemikus (0,3–0,5 mm).

Enne töö alustamist vaadake juhenditest kandevõime protsentuaalset suhet mittemagnetilise vahekauguse funktsioonina.

Iga tõstemagneti tegelik tõstevõime sõltub ka järgmistest teguritest:

♦ Tõstetava koorma koostisest (mida suurem on raua sisaldus, seda suurem on tõstevõime):

*) see on antud materjalist valmistatud detaili lubatud koormus, kui seda ei vähenda muud tegurid (paksus, pinna kvaliteet, kuju).

♦ ümbrustemperatuur ja tõstetava detaili temperatuur (see ei tohi olla kõrgem kui 80 ^°C).
Tõstemagnetites on magnetvälja allikaks paagutatud neodüümimagnetid, mille maksimaalne töötemperatuur on 80 °C.

Pakume:
- konsultatsioone,
- hooldust,
- varuosi,
- tõstemagnetite iga-aastaseid ülevaatusi ja kandevõime katseid, mida kinnitab sertifikaat.
