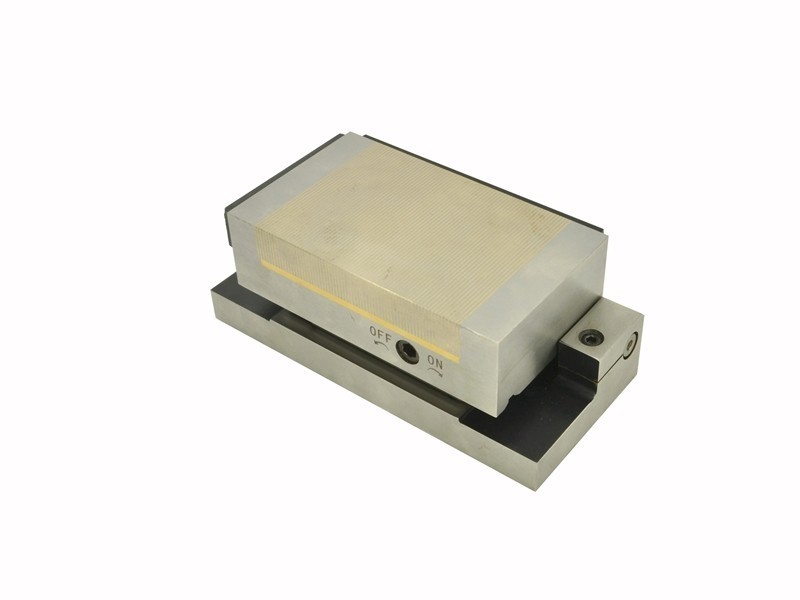

Permanent magnetisk borepatron (sinus) TSJ-1710A

De rektangulære sinus-spændepatroner med permanente magneter i TSJ-serien er udviklet til at fastspænde ferromagnetiske emner (dvs. jern, konstruktionsstål, legeret stål, støbejern) under slibning, fræsning og elektroerosionsbearbejdning i vandret position og i en vinkel på 52°. Spændepens krop består af en enkelt stålblok, mens dens topplade er fremstillet af stål- og messinglameller, der er anbragt skiftevis. Stålbasen sikrer høj stivhed og dermed også høj præcision ved slibning. Spændepens i TSJ-serien anvender neodymmagneter, hvilket sikrer den maksimale fastspændingskraft.

Spændepatronen kan indstilles til den ønskede vinkel ved at placere måleklodser mellem spændepatronens bund og dens støtterulle (klodserne vælges i henhold til tabellen i brugsanvisningen). En anden måde at indstille den ønskede vinkel på er at anvende en præcisionsvinkelmåler.

Spændepatronens stive konstruktion muliggør meget præcis bearbejdning, mens dens tæthed gør det muligt at anvende spændepatronen til bearbejdninger med kølevæske eller ved fuld nedsænkning. For at gøre det lettere at spænde emner fast i en vinkel har spændepatronen en anslagsskinne, der er nyttig ved positionering.

Stangafstanden (1,5 ± 0,5 mm) gør det muligt at fastspænde emner i forskellige størrelser. Diagram over stangafstand:

Spændekraften afhænger af følgende parametre:

• materialetype:
  (spændekraften stiger proportionalt med jernindholdet i stålet)

  - Armco-jern 100 %
  - kulstoffattigt stål 90 % (St3s)
  - kulstofrigt stål 80 % (St45)
  - legeret stål 70 % (Corrax)
  - højlegeret stål 65 % (1.2436)
  - støbejern 50 %

• Overfladeruhed på spændepatronen og det fastspændte emne:

  - for Ra op til 0,08 µm 100 %
  - for Ra op til 0,20 µm 90 %
  - for Ra op til 1,25 µm 70 %
  - for Ra op til 6,30 µm 50 %
  - for Ra op til 25,00 µm 30 %
• tykkelsen af det fastspændte emne (testene blev udført på plader med størrelsen 20 x 20 mm fremstillet af Armco-jern):

• kontaktareal – for at sikre et godt fastgreb må emnerne ikke være kortere end 3 mm, og ved små overflader bør de desuden omgives af hjælpeplader. Den maksimale fastspændingskraft pr. cm² opnås for emner med et areal på ca. 4 cm². En yderligere forøgelse af emnets areal medfører ikke en højere fastspændingskraft. Det er ligeledes vigtigt, at det fastspændte emne ligger parallelt med spændepatronen, da enhver ujævnhed, selv den mindste, medfører et fald i fastspændingskraften. Spændepatronens konstruktion gør det muligt at genoprette arbejdsfladen ved at slibe den ned til en tykkelse på 5 mm.

De rektangulære sinus-spændepatroner med permanentmagnet, som findes i vores sortiment, præsenteres nedenfor:

Sættet indeholder:

- magnetisk spændepatron

- unbrakonøgle til at aktivere magnetfeltet – 1 stk.
