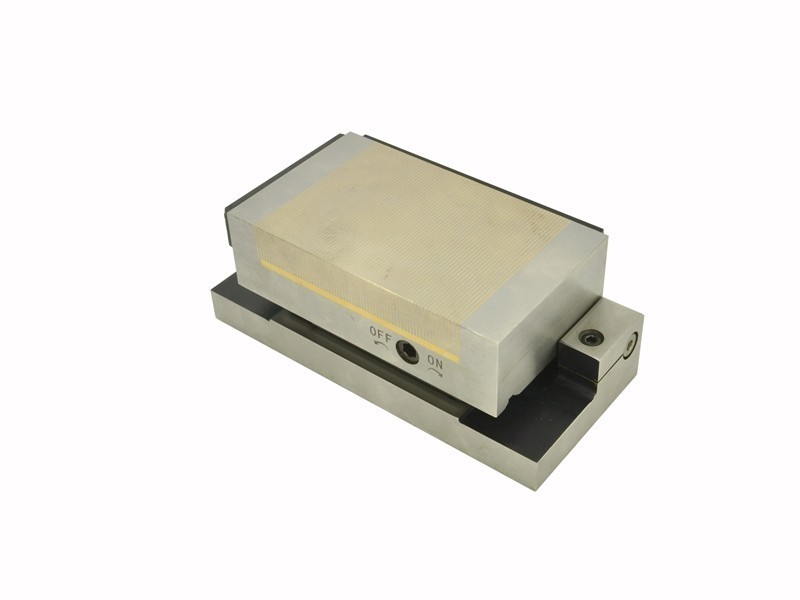

Permanent magnetische klauwplaat (sinus) TSJ-1710A

De rechthoekige permanente-magneet-sinus-spanpatronen uit de TSJ-serie zijn ontworpen om ferromagnetische werkstukken (zoals ijzer, constructiestaal, gelegeerd staal en gietijzer) vast te klemmen tijdens het slijpen, frezen en vonkverspannen in horizontale positie en onder een hoek van 52°. Het lichaam van de spaninrichting bestaat uit één enkel staalblok, terwijl de bovenplaat is vervaardigd uit afwisselend geplaatste lamellen van staal en messing. De stalen basis zorgt voor een hoge stijfheid en daarmee ook voor een hoge nauwkeurigheid bij het slijpen. De spaninrichtingen uit de TSJ-serie maken gebruik van neodymiummagneten, waardoor de maximale klemkracht wordt bereikt.

De spanklem kan in de gewenste hoek worden ingesteld door meetblokken te plaatsen tussen de basis van de spanklem en de steunrol (de hoogte van de blokken wordt gekozen volgens de tabel in de handleiding). Een andere manier om de gewenste hoek in te stellen is het gebruik van een precisiehoekmeter.

De stijve constructie van de spankop maakt zeer nauwkeurige bewerking mogelijk, terwijl de dichtheid ervan het gebruik van de spankop toestaat bij bewerkingen met koelvloeistof of bij volledige onderdompeling. Om het vastklemmen van werkstukken onder een hoek te vergemakkelijken, is de spankop voorzien van een aanslagrail die handig is bij het positioneren.

Dankzij de afstand tussen de polen (1,5 ± 0,5 mm) kunnen werkstukken van verschillende afmetingen worden vastgehouden. Schema van de afstand tussen de polen:

De klemkracht is afhankelijk van de volgende parameters:

• materiaalsoort:
  (de klemkracht neemt evenredig toe met het ijzergehalte in staal)

  - Armco-ijzer 100%
  - koolstofarm staal 90% (St3s)
  - koolstofrijk staal 80% (St45)
  - gelegeerd staal 70% (Corrax)
  - hooggelegeerd staal 65% (1.2436)
  - gietijzer 50%

• ruwheid van het oppervlak van de spanklauw en het vastgeklemde werkstuk:

  - voor Ra tot 0,08 µm 100%
  - voor Ra tot 0,20 µm 90%
  - voor Ra tot 1,25 µm 70%
  - voor Ra tot 6,30 µm 50%
  - voor Ra tot 25,00 µm 30%
• dikte van het vastgeklemde werkstuk (de tests werden uitgevoerd op plaatjes van 20 x 20 mm, vervaardigd uit Armco-ijzer):

• contactoppervlak – om een goede bevestiging te garanderen, mogen werkstukken niet korter zijn dan 3 mm en bovendien moeten ze, in het geval van kleine oppervlakken, worden omgeven door hulpplaten. De maximale klemkracht per cm² wordt bereikt bij werkstukken met een oppervlakte van ongeveer 4 cm². Een verdere vergroting van het werkstukoppervlak leidt niet tot een hogere klemkracht. Het is ook belangrijk dat het geklemde werkstuk parallel aan de spaninrichting ligt, omdat elke oneffenheid, hoe klein ook, een afname van de klemkracht veroorzaakt. Het ontwerp van de spaninrichting maakt het mogelijk het werkoppervlak te herstellen door het tot een dikte van 5 mm te slijpen.

Hieronder worden de rechthoekige sinus-spankoppen met permanente magneten uit ons assortiment gepresenteerd:

De set bevat:

- magnetische spaninrichting

- inbussleutel om het magnetische veld in te schakelen - 1 stuk
