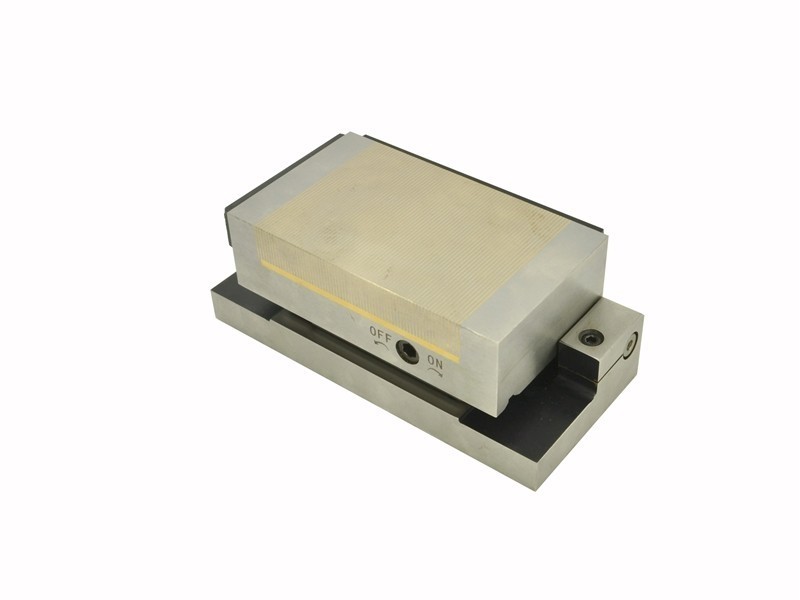

Mandrino magnetico permanente (seno) TSJ-1710A

I mandrini magnetici permanenti rettangolari sinusoidali della serie TSJ sono progettati per bloccare pezzi ferromagnetici (ferro, acciaio strutturale, acciaio legato, ghisa) durante la rettifica, la fresatura e la lavorazione a scarica elettrica in posizione orizzontale e con un angolo di 52°. Il corpo del mandrino è costituito da un unico blocco di acciaio, mentre la piastra superiore è realizzata in acciaio e lamelle di ottone posizionate in modo intercambiabile. La base in acciaio garantisce un'elevata rigidità e quindi anche un'alta precisione di rettifica. I mandrini della serie TSJ utilizzano magneti al neodimio, grazie ai quali si ottiene la massima forza di serraggio.

Il mandrino può essere regolato all'angolo desiderato posizionando dei blocchi di misura tra la base del mandrino e il suo rullo di supporto (l'altezza dei blocchi viene selezionata in base alla tabella allegata al manuale). Un altro modo per impostare l'angolo desiderato è utilizzare un goniometro di precisione.

La struttura rigida del mandrino consente una lavorazione molto precisa, mentre la sua tenuta permette di utilizzare il mandrino per operazioni che prevedono l'uso di refrigerante o per operazioni in immersione totale. Per facilitare il serraggio angolare dei pezzi, il mandrino è dotato di una guida di arresto utile per il posizionamento.

Il passo dei poli (1,5 ± 0,5 mm) consente di bloccare pezzi di dimensioni diverse. Diagramma del passo dei poli:

La forza di serraggio dipende dai seguenti parametri:

• tipo di materiale:
  (la forza di serraggio aumenta proporzionalmente al contenuto di ferro nell'acciaio)

  - ferro Armco 100%
  - acciaio a basso tenore di carbonio 90% (St3s)
  - acciaio ad alto tenore di carbonio 80% (St45)
  - acciaio legato 70% (Corrax)
  - acciaio ad alta lega 65% (1.2436)
  - ghisa 50%

• rugosità della superficie del mandrino e del pezzo serrato:

  - per Ra fino a 0,08 µm 100%
  - per Ra fino a 0,20 µm 90%
  - per Ra fino a 1,25 µm 70%
  - per Ra fino a 6,30 µm 50%
  - per Ra fino a 25,00 µm 30%
• spessore del pezzo bloccato (i test sono stati eseguiti per piastre di 20 x 20 mm in ferro Armco):

• area di contatto - per garantire una buona tenuta, i pezzi non possono essere più corti di 3 mm e inoltre, nel caso di superfici piccole, devono essere circondati da piastre ausiliarie. La forza di serraggio massima per cm² si ottiene per pezzi con un'area di circa 4 cm². Un ulteriore aumento dell'area del pezzo non si traduce in una maggiore forza di serraggio. È inoltre importante che il pezzo serrato sia parallelo al mandrino, perché ogni asperità, anche la più piccola, provoca una diminuzione della forza di serraggio. Il design del mandrino consente di rigenerare l'area di lavoro rettificandola fino a 5 mm di spessore.

Di seguito sono presentati i mandrini rettangolari a magnete permanente disponibili nella nostra offerta:

Il kit comprende:

- mandrino magnetico

- guide di arresto con bulloni - 2 set

- Chiave a brugola per attivare il campo magnetico - 1 pezzo
