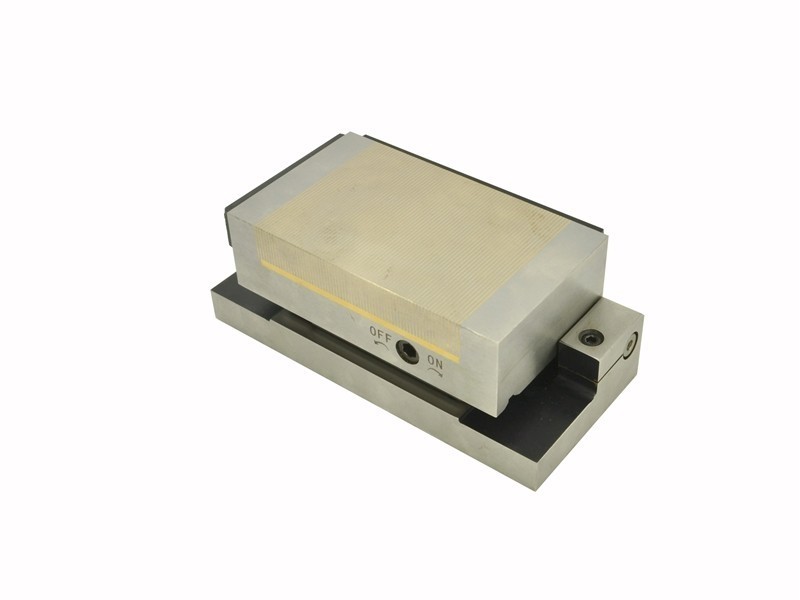

Mandril magnético permanente (senoidal) TSJ-1710A

Os mandris senoidais magnéticos permanentes rectangulares da série TSJ foram concebidos para fixar peças ferromagnéticas (ou seja, ferro, aço estrutural, ligas de aço, ferro fundido) durante a retificação, a fresagem e a maquinagem por descarga eléctrica numa posição horizontal e num ângulo de 52°. O corpo do mandril é constituído por um único bloco de aço, enquanto a sua placa superior é feita de aço e lamelas de latão colocadas de forma intercambiável. A base de aço assegura uma elevada rigidez e, por conseguinte, também uma elevada precisão de retificação. Os mandris da série TSJ utilizam ímanes de neodímio, graças aos quais se obtém a máxima força de aperto.

O mandril pode ser ajustado a um ângulo desejado colocando blocos de calibre entre a base do mandril e o seu rolo de suporte (a altura dos blocos é selecionada de acordo com a tabela anexa ao manual). Outra forma de definir um ângulo desejado é utilizar um transferidor de precisão.

A estrutura rígida do mandril permite uma maquinagem muito precisa, enquanto a sua estanquicidade permite a utilização do mandril para operações com líquido de refrigeração ou operações em imersão total. Para facilitar a fixação das peças em ângulo, o mandril dispõe de uma calha de encosto útil para o posicionamento.

O passo dos pólos (1,5 ± 0,5 mm) permite fixar peças de diferentes tamanhos. Esquema do passo dos pólos:

A força de aperto depende dos parâmetros seguintes:

• tipo de material:
  (a força de aperto aumenta proporcionalmente ao teor de ferro no aço)

  - ferro Armco 100%
  - aço de baixo carbono 90% (St3s)
  - aço de alto carbono 80% (St45)
  - aço de liga 70% (Corrax)
  - aço de alta liga 65% (1.2436)
  - ferro fundido 50%

• rugosidade da superfície do mandril e da peça a trabalhar fixada:

  - para Ra até 0,08 µm 100%
  - para Ra até 0,20 µm 90%
  - para Ra até 1,25 µm 70%
  - para Ra até 6,30 µm 50%
  - para Ra até 25,00 µm 30%
• espessura da peça de trabalho fixada (os testes foram efectuados em placas com o tamanho de 20 x 20 mm feitas de ferro Armco):

• área de contacto - para garantir uma boa fixação, as peças de trabalho não podem ser mais curtas do que 3 mm e, adicionalmente, no caso de superfícies pequenas, devem ser rodeadas por placas auxiliares. A força de aperto máxima por cm2 é obtida para peças com uma área de aproximadamente 4 cm2. Um aumento adicional da área da peça de trabalho não se traduz numa força de aperto mais elevada. Também é importante que a peça de trabalho fixada esteja paralela ao mandril, porque qualquer rugosidade, mesmo a mais pequena, causa uma diminuição da força de fixação. A conceção do mandril permite regenerar a área de trabalho, rectificando-a até 5 mm de espessura.

Os mandris magnéticos permanentes rectangulares senoidais disponíveis na nossa oferta são apresentados abaixo:

O kit inclui:

- mandril magnético

- calhas de paragem com parafusos - 2 conjuntos

- Chave Allen para ligar o campo magnético - 1 peça
