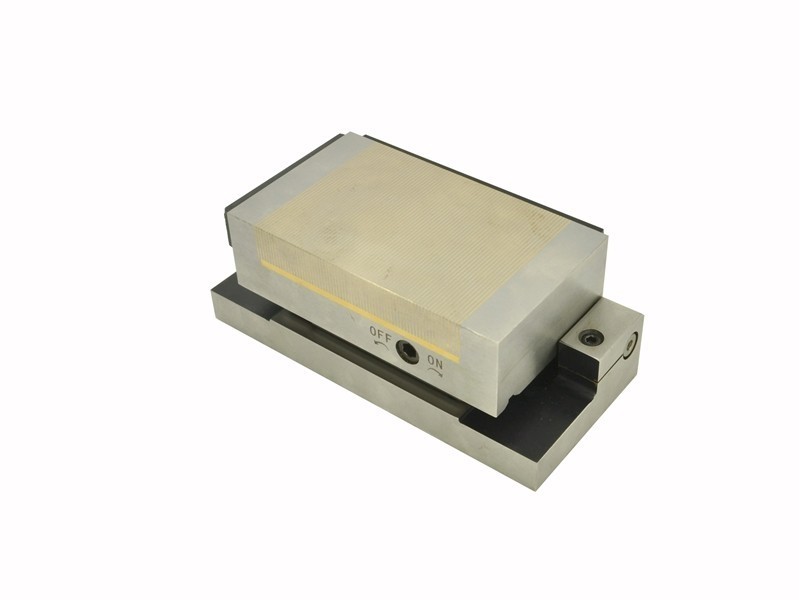

Trajno magnetno držalo (sinusno) TSJ-1710A

Pravokotni vpenjalniki serije TSJ s trajnimi magneti so namenjeni vpenjanju feromagnetnih obdelovancev (npr. železa, konstrukcijskega jekla, legiranega jekla, litega železa) med brušenjem, rezkanjem in elektroerozijsko obdelavo v vodoravnem položaju in pod kotom 52°. Telo vpenjala je izdelano iz enega samega jeklenega bloka, zgornja plošča pa je sestavljena iz jeklenih in medeninastih lamel, ki so med seboj izmenično razporejene. Jeklena osnova zagotavlja visoko togost in s tem tudi visoko natančnost brušenja. Vpenjala serije TSJ uporabljajo neodimove magnete, zaradi česar se doseže največja vpenjalna sila.

Vpenjalnik je mogoče nastaviti na želeni kot z vstavitvijo merilnih blokov med podlago vpenjalnika in njegovim opornim valjem (višina blokov se izbere v skladu s tabelo, priloženo navodilom za uporabo). Drugi način nastavitve želenega kota je uporaba natančnega kotomera.

Trdna konstrukcija vpenjala omogoča zelo natančno obdelavo, njegova tesnost pa omogoča uporabo vpenjala pri obdelavah s hladilno tekočino ali obdelavah v popolnem potopu. Da bi olajšali vpenjanje obdelovancev pod kotom, ima vpenjalo vodilo za ustavitev, ki je koristno pri pozicioniranju.

Razmik med polji (1,5 ± 0,5 mm) omogoča vpenjanje obdelovancev različnih velikosti. Shema razmika med polji:

Prijemna sila je odvisna od naslednjih parametrov:

• vrsta materiala:
  (pritrdilna sila se povečuje sorazmerno z vsebnostjo železa v jeklu)

  - Armco železo 100 %
  - nizkoogljično jeklo 90 % (St3s)
  - visokoogljično jeklo 80 % (St45)
  - legirano jeklo 70 % (Corrax)
  – visoko legirano jeklo 65 % (1.2436)
  – lito železo 50 %

• hrapavost površine vpenjala in vpetega obdelovanca:

  - za Ra do 0,08 µm 100 %
  - za Ra do 0,20 µm 90 %
  - za Ra do 1,25 µm 70 %
  - za Ra do 6,30 µm 50 %
  - za Ra do 25,00 µm 30 %
• debelina vpetega obdelovanca (preskusi so bili izvedeni na ploščah velikosti 20 x 20 mm iz Armco železa):

• stična površina – za zagotovitev dobrega prijema obdelovanci ne smejo biti krajši od 3 mm, pri majhnih površinah pa jih je treba dodatno obdati s pomožnimi ploščami. Največja pritrdilna sila na kvadratni centimeter se doseže pri obdelovancih s površino približno 4 kvadratnih centimetrov. Nadaljnje povečanje površine obdelovanca ne pomeni večje sile vpenjanja. Pomembno je tudi, da je vpenjeni obdelovanec vzporeden s prijemalom, saj vsaka, še tako majhna neravnina povzroči zmanjšanje sile vpenjanja. Konstrukcija prijemala omogoča obnovo delovne površine z brušenjem do debeline 5 mm.

Pravokotni sinusni vpenjalniki s trajnimi magneti, ki so na voljo v naši ponudbi, so predstavljeni spodaj:

Komplet vsebuje:

- magnetni vpenjalnik

- imbus ključ za vklop magnetnega polja – 1 kos
