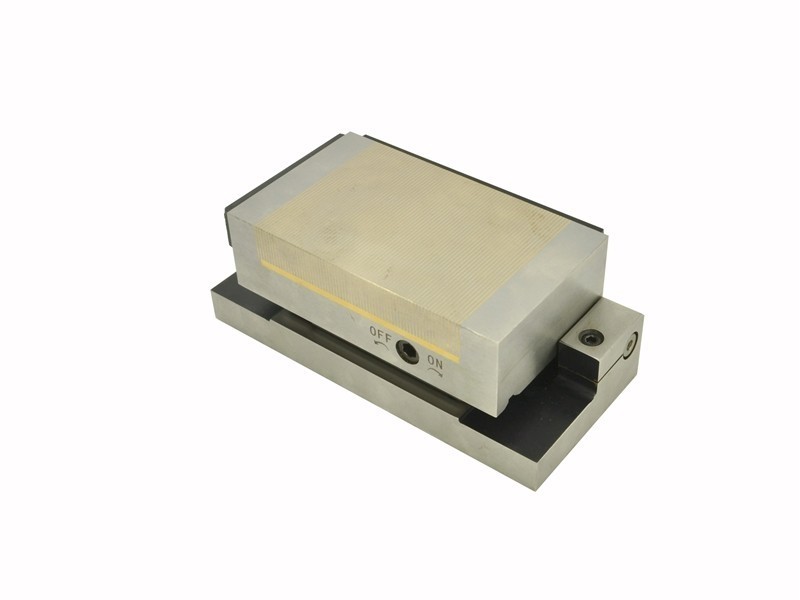

Pastāvīgais magnētiskais skavotājs (sinuss) TSJ-1710A

TSJ sērijas taisnstūra formas pastāvīgo magnētu sinusa tipa patronas ir paredzētas feromagnētisku detaļu (piemēram, dzelzs, konstrukcijas tērauda, leģētā tērauda, čuguna) nostiprināšanai slīpēšanas, frēzēšanas un elektroerozijas apstrādes laikā horizontālā stāvoklī un 52° leņķī. Spīles korpuss sastāv no viena tērauda bloka, savukārt tās augšējā plāksne ir izgatavota no tērauda un misiņa lamelēm, kas izvietotas pārmaiņus. Tērauda pamatne nodrošina augstu stingrību un tādējādi arī augstu slīpēšanas precizitāti. TSJ sērijas spīlēs tiek izmantoti neodīma magnēti, pateicoties kuriem tiek panākta maksimālā fiksēšanas spēka vērtība.

Patronu var iestatīt vajadzīgajā leņķī, ievietojot mērblokus starp patronas pamatni un tās atbalsta rullīti (bloku augstumu izvēlas saskaņā ar rokasgrāmatā pievienoto tabulu). Vēl viens veids, kā iestatīt vajadzīgo leņķi, ir izmantot precīzijas leņķmēru.

Patronas stingrā konstrukcija nodrošina ļoti precīzu apstrādi, savukārt tās hermētiskums ļauj patronu izmantot darbībām ar dzesēšanas šķidrumu vai darbībām, kad detaļa ir pilnībā iegremdēta šķidrumā. Lai atvieglotu detaļu nostiprināšanu leņķī, patronai ir ierobežotājs, kas palīdz pozicionēšanā.

Stieņu solis (1,5 ± 0,5 mm) ļauj nostiprināt dažāda izmēra detaļas. Stieņu soļu shēma:

Fiksēšanas spēks ir atkarīgs no šādiem parametriem:

• materiāla veids:
  (fiksēšanas spēks palielinās proporcionāli dzelzs saturam tēraudā)

  - Armco dzelzs 100 %
  - zema oglekļa satura tērauds 90 % (St3s)
  - augsta oglekļa satura tērauds 80 % (St45)
  - leģētais tērauds 70 % (Corrax)
  - augsti leģēts tērauds 65 % (1.2436)
  - čuguns 50 %

• patronas un nostiprinātā detaļas virsmas raupjums:

  - ja Ra ir līdz 0,08 µm 100 %
  - ja Ra ir līdz 0,20 µm 90 %
  - ja Ra ir līdz 1,25 µm 70 %
  - ja Ra ir līdz 6,30 µm 50 %
  - ja Ra ir līdz 25,00 µm 30 %
• nostiprinātās detaļas biezums (testi tika veikti ar 20 x 20 mm lielām plāksnēm no Armco dzelzs):

• saskares laukums — lai nodrošinātu labu fiksāciju, detaļas nedrīkst būt īsākas par 3 mm, turklāt nelielu virsmu gadījumā tās jāapņem ar papildu plāksnēm. Maksimālais fiksācijas spēks uz 1 cm² tiek sasniegts detaļām ar platību aptuveni 4 cm². Turpmāka detaļas virsmas laukuma palielināšana nenodrošina lielāku fiksēšanas spēku. Tāpat ir svarīgi, lai fiksētā detaļa būtu paralēla patronai, jo jebkura, pat vismazākā, nelīdzenība izraisa fiksēšanas spēka samazināšanos. Patronas konstrukcija ļauj atjaunot darba virsmu, to noslīpējot līdz 5 mm biezumam.

Zemāk ir attēloti mūsu piedāvājumā pieejamie taisnstūra formas pastāvīgo magnētu sinusa patronas:

Komplektā ietilpst:

- magnētiskais skavas

- sešstūra atslēga magnētiskā lauka ieslēgšanai – 1 gab.
