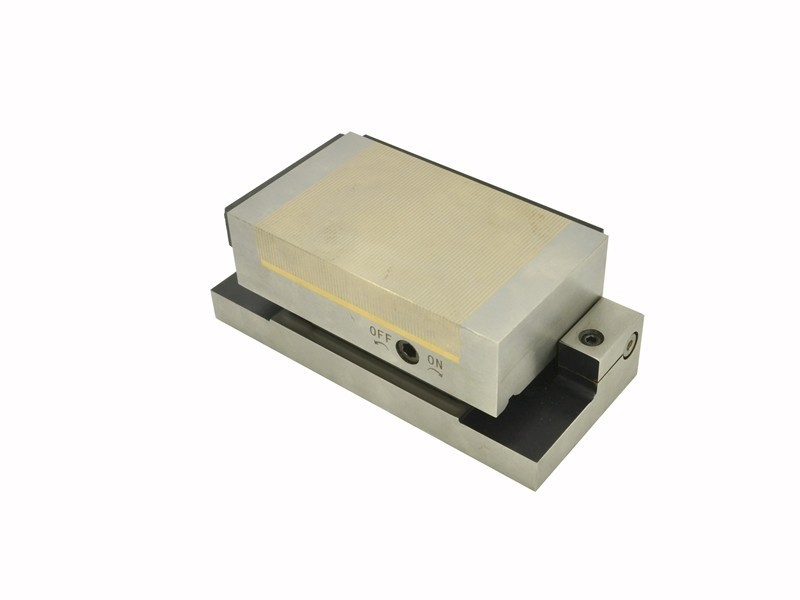

Pysyvä magneettijännitin (sini) TSJ-1710A

TSJ-sarjan suorakulmaiset kestomagneettiset sinijännitelaitteet on suunniteltu kiinnittämään ferromagneettisia työkappaleita (esim. rauta, rakenneteräs, seosteräs, valurauta) hionnan, jyrsinnän ja sähköpurkauskoneistuksen aikana vaaka-asennossa ja 52° kulmassa. Jalustan runko koostuu yhdestä teräslohkosta, kun taas sen ylälevy on valmistettu teräksestä ja vaihdettavissa olevista messinkilamelleista. Teräksinen pohja takaa suuren jäykkyyden ja siten myös korkean hiontatarkkuuden. TSJ-sarjan ruuveissa käytetään neodyymimagneetteja, joiden ansiosta saavutetaan maksimaalinen puristusvoima.

Jalustan voi asettaa haluttuun kulmaan asettamalla mittalohkot jalustan pohjan ja tukirullan väliin (lohkojen korkeus valitaan käyttöohjeeseen liitetyn taulukon mukaan). Toinen tapa asettaa haluttu kulma on käyttää tarkkuussuuntaviivainta.

Ruuvipuristimen jäykkä rakenne mahdollistaa erittäin tarkan työstön, ja sen tiiveys mahdollistaa ruuvipuristimen käyttämisen jäähdytysnestettä sisältävissä työstöissä tai työstöissä, joissa ruuvi on kokonaan upotettu. Jotta työkappaleiden kiinnittäminen kulmaan olisi helpompaa, ruuvipuristimessa on paikoituksessa hyödyllinen pysäytyskisko.

Napavälin (1,5 ± 0,5 mm) ansiosta erikokoisia työkappaleita voidaan kiinnittää. Napa-jakokaavio:

Puristusvoima riippuu seuraavista parametreista:

• Materiaalityyppi:
  (puristusvoima kasvaa suhteessa teräksen rautapitoisuuteen)

  - Armco-rauta 100 %
  - vähähiilinen teräs 90 % (St3s)
  - runsashiilinen teräs 80 % (St45)
  - seosteräs 70 % (Corrax)
  - korkeaseosteinen teräs 65 % (1.2436)
  - valurauta 50 %.

• ruuvipesän ja kiinnitetyn työkappaleen pinnan karheus:

  - Ra enintään 0,08 µm 100 %
  - Ra enintään 0,20 µm 90 %
  - Ra enintään 1,25 µm 70 %
  - Ra enintään 6,30 µm 50 %
  - Ra enintään 25,00 µm 30 %.
• kiinnitetyn työkappaleen paksuus (testit tehtiin 20 x 20 mm:n levyille, jotka oli valmistettu Armco-raudasta):

• kosketuspinta-ala - hyvän pidon varmistamiseksi työkappaleet eivät saa olla lyhyempiä kuin 3 mm, ja lisäksi pienten pintojen ollessa kyseessä niitä olisi ympäröity apulevyillä. Suurin kiinnitysvoima neliösenttimetriä kohti saavutetaan työkappaleilla, joiden pinta-ala on noin 4 neliösenttimetriä. Työkappaleen pinta-alan kasvattaminen entisestään ei johda suurempaan puristusvoimaan. On myös tärkeää, että kiinnitettävä työkappale on samansuuntainen ruuvipuristimeen nähden, sillä jokainen, pienikin karheus aiheuttaa puristusvoiman pienenemisen. Ruuvipuristimen rakenne mahdollistaa työstöalueen uudistamisen hiomalla se 5 mm:n paksuiseksi.

Tarjoamamme suorakulmaiset kestomagneettiset sinijyrsimet esitellään jäljempänä:

Pakkaus sisältää:

- magneettijalustan

- pysäytyskiskot pultteineen - 2 sarjaa

- kuusiokoloavain magneettikentän kytkemistä varten - 1 kpl
