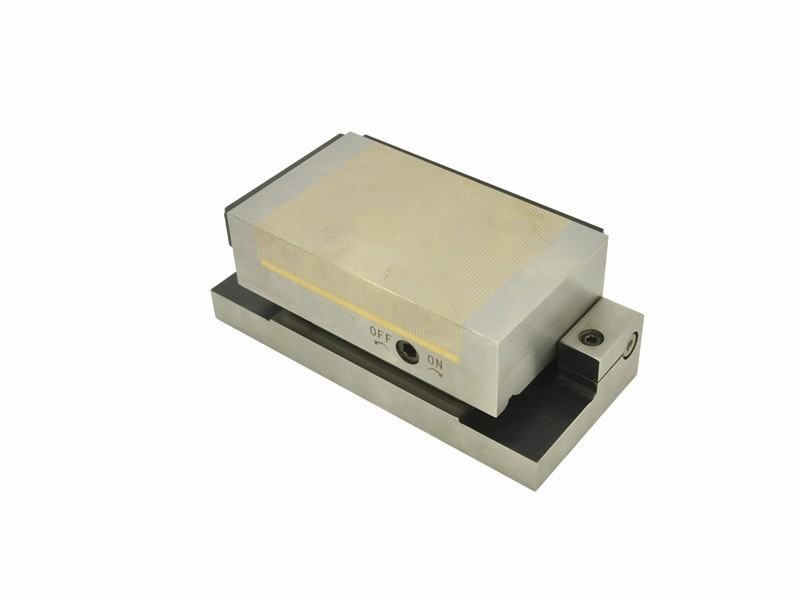

Μόνιμο μαγνητικό τσοκ (ημιτονοειδές) TSJ-1710A

Οι ορθογώνιες μόνιμες μαγνητικές τσοκ σειράς TSJ έχουν σχεδιαστεί για τη σύσφιξη σιδηρομαγνητικών τεμαχίων (π.χ. σίδηρος, δομικός χάλυβας, κραματοποιημένος χάλυβας, χυτοσίδηρος) κατά τη διάρκεια της λείανσης, της φρεζαρίσματος και της κατεργασίας με ηλεκτρική εκκένωση, σε οριζόντια θέση και υπό γωνία 52°. Το σώμα της τσοκ αποτελείται από ένα ενιαίο μπλοκ χάλυβα, ενώ η άνω πλάκα της κατασκευάζεται από εναλλασσόμενες λεπίδες χάλυβα και ορείχαλκου. Η χαλύβδινη βάση εξασφαλίζει υψηλή ακαμψία και, κατά συνέπεια, υψηλή ακρίβεια λείανσης. Οι τσοκ της σειράς TSJ χρησιμοποιούν μαγνήτες νεοδυμίου, χάρη στους οποίους επιτυγχάνεται η μέγιστη δύναμη σύσφιξης.

Η τσοκ μπορεί να ρυθμιστεί στην επιθυμητή γωνία τοποθετώντας μπλοκ ρύθμισης μεταξύ της βάσης της τσοκ και του κυλίνδρου στήριξής της (το ύψος των μπλοκ επιλέγεται σύμφωνα με τον πίνακα που επισυνάπτεται στο εγχειρίδιο). Ένας άλλος τρόπος ρύθμισης της επιθυμητής γωνίας είναι η χρήση ενός μοιρογνωμόνιου ακριβείας.

Η άκαμπτη δομή του τσοκ επιτρέπει πολύ ακριβή κατεργασία, ενώ η στεγανότητά του επιτρέπει τη χρήση του τσοκ για εργασίες που περιλαμβάνουν ψυκτικό υγρό ή εργασίες σε πλήρη βύθιση. Προκειμένου να διευκολυνθεί η σύσφιξη των τεμαχίων εργασίας υπό γωνία, το τσοκ διαθέτει μια ράγα στάσης χρήσιμη για την τοποθέτηση.

Το βήμα των πόλων (1,5 ± 0,5 mm) επιτρέπει τη συγκράτηση τεμαχίων εργασίας διαφορετικών μεγεθών. Διάγραμμα βήματος πόλων:

Η δύναμη σύσφιξης εξαρτάται από τις ακόλουθες παραμέτρους:

• τύπος υλικού:
  (η δύναμη σύσφιξης αυξάνεται αναλογικά με την περιεκτικότητα του χάλυβα σε σίδηρο)

  - Σίδηρος Armco 100%
  - χάλυβας χαμηλής περιεκτικότητας σε άνθρακα 90% (St3s)
  - χάλυβας υψηλής περιεκτικότητας σε άνθρακα 80% (St45)
  - κραματοποιημένος χάλυβας 70% (Corrax)
  - χάλυβας υψηλής κράμασης 65% (1.2436)
  - χυτοσίδηρος 50%

• τραχύτητα της επιφάνειας του τσοκ και του τεμαχίου που έχει στερεωθεί:

  - για Ra έως 0,08 µm 100%
  - για Ra έως 0,20 µm 90%
  - για Ra έως 1,25 µm 70%
  - για Ra έως 6,30 µm 50%
  - για Ra έως 25,00 µm 30%
• πάχος του τεμαχίου που έχει στερεωθεί (οι δοκιμές διεξήχθησαν σε πλάκες διαστάσεων 20 x 20 mm από σίδηρο Armco):

• επιφάνεια επαφής - για να εξασφαλιστεί καλή συγκράτηση, τα τεμάχια εργασίας δεν πρέπει να έχουν μήκος μικρότερο από 3 mm και, επιπλέον, στην περίπτωση μικρών επιφανειών, πρέπει να περιβάλλονται από βοηθητικές πλάκες. Η μέγιστη δύναμη σύσφιξης ανά τετραγωνικό εκατοστό επιτυγχάνεται για τεμάχια εργασίας με επιφάνεια περίπου 4 τετραγωνικών εκατοστών. Η περαιτέρω αύξηση της επιφάνειας του τεμαχίου δεν συνεπάγεται μεγαλύτερη δύναμη σύσφιξης. Είναι επίσης σημαντικό το τεμάχιο που στερεώνεται να είναι παράλληλο προς το τσοκ, καθώς κάθε ανωμαλία, ακόμη και η πιο μικρή, προκαλεί μείωση της δύναμης σύσφιξης. Ο σχεδιασμός του τσοκ επιτρέπει την ανανέωση της επιφάνειας εργασίας μέσω λείανσης έως πάχος 5 mm.

Οι ορθογώνιες μανδρίλες με μόνιμο μαγνήτη και ημιτονοειδή διαμόρφωση που διατίθενται στην προσφορά μας παρουσιάζονται παρακάτω:

Το σετ περιλαμβάνει:

- μαγνητικό τσοκ

- κλειδί Άλεν για την ενεργοποίηση του μαγνητικού πεδίου - 1 τεμάχιο
