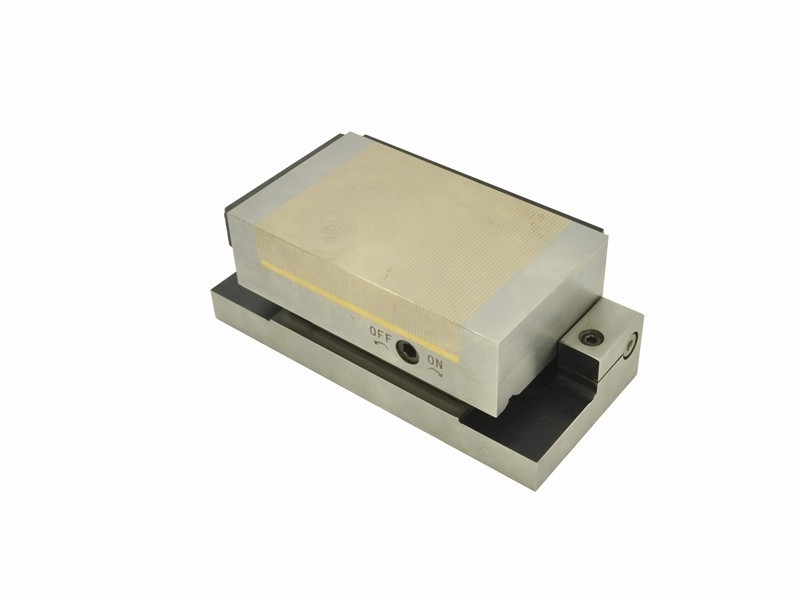

Permanent-Magnetspannplatte (Sinus) TSJ-1710A

Die rechteckigen Permanentmagnet-Sinus-Spannfutter der TSJ-Serie sind für die Einspannung ferromagnetischer Werkstücke (d. h. Eisen, Baustahl, legierter Stahl, Gusseisen) beim Schleifen, Fräsen und bei der Funkenerosion in horizontaler Lage und in einem Winkel von 52° ausgelegt. Der Körper des Spannfutters besteht aus einem einzigen Stahlblock, während seine obere Platte aus abwechselnd angeordneten Stahl- und Messinglamellen gefertigt ist. Die Stahlbasis gewährleistet eine hohe Steifigkeit und damit auch eine hohe Schleifgenauigkeit. Die Spannfutter der TSJ-Serie verwenden Neodym-Magnete, wodurch die maximale Spannkraft erreicht wird.

Das Spannfutter kann auf den gewünschten Winkel eingestellt werden, indem Passstücke zwischen den Sockel des Spannfutters und dessen Stützrolle gelegt werden (die Höhe der Passstücke wird gemäß der der Bedienungsanleitung beigefügten Tabelle ausgewählt). Eine weitere Möglichkeit zur Einstellung des gewünschten Winkels ist die Verwendung eines Präzisionswinkelmessers.

Die starre Konstruktion des Spannfutters ermöglicht eine sehr präzise Bearbeitung, während seine Dichtheit den Einsatz des Spannfutters bei Bearbeitungen mit Kühlmittel oder unter vollständigem Eintauchen erlaubt. Um das Spannen von Werkstücken in einem Winkel zu erleichtern, verfügt das Spannfutter über eine Anschlagschiene, die bei der Positionierung hilfreich ist.

Der Stababstand (1,5 ± 0,5 mm) ermöglicht die Aufnahme von Werkstücken unterschiedlicher Größe. Diagramm zum Stababstand:

Die Spannkraft hängt von folgenden Parametern ab:

• Materialart:
  (die Spannkraft steigt proportional zum Eisengehalt im Stahl)

  - Armco-Eisen 100 %
  - kohlenstoffarmer Stahl 90 % (St3s)
  - kohlenstoffreicher Stahl 80 % (St45)
  - legierter Stahl 70 % (Corrax)
  – hochlegierter Stahl 65 % (1.2436)
  – Gusseisen 50 %

• Oberflächenrauheit des Spannfutters und des eingespannten Werkstücks:

  - bei Ra bis zu 0,08 µm 100 %
  - bei Ra bis zu 0,20 µm 90 %
  - bei Ra bis zu 1,25 µm 70 %
  - bei Ra bis zu 6,30 µm 50 %
  - bei Ra bis zu 25,00 µm 30 %
• Dicke des eingespannten Werkstücks (die Tests wurden an Platten mit den Abmessungen 20 × 20 mm aus Armco-Eisen durchgeführt):

• Kontaktfläche – um einen guten Halt zu gewährleisten, dürfen Werkstücke nicht kürzer als 3 mm sein; außerdem sollten sie bei kleinen Oberflächen mit Hilfsplatten umgeben werden. Die maximale Spannkraft pro cm² wird bei Werkstücken mit einer Fläche von ca. 4 cm² erreicht. Eine weitere Vergrößerung der Werkstückfläche führt nicht zu einer höheren Spannkraft. Wichtig ist auch, dass das eingespannte Werkstück parallel zum Spannfutter liegt, da jede noch so geringe Unebenheit zu einer Verringerung der Spannkraft führt. Die Konstruktion des Spannfutters ermöglicht es, die Arbeitsfläche durch Abschleifen auf eine Dicke von 5 mm wiederherzustellen.

Die in unserem Angebot erhältlichen rechteckigen Permanentmagnet-Sinus-Spannfutter werden im Folgenden vorgestellt:

Das Set enthält:

- Magnetspannfutter

- Inbusschlüssel zum Einschalten des Magnetfelds – 1 Stück
