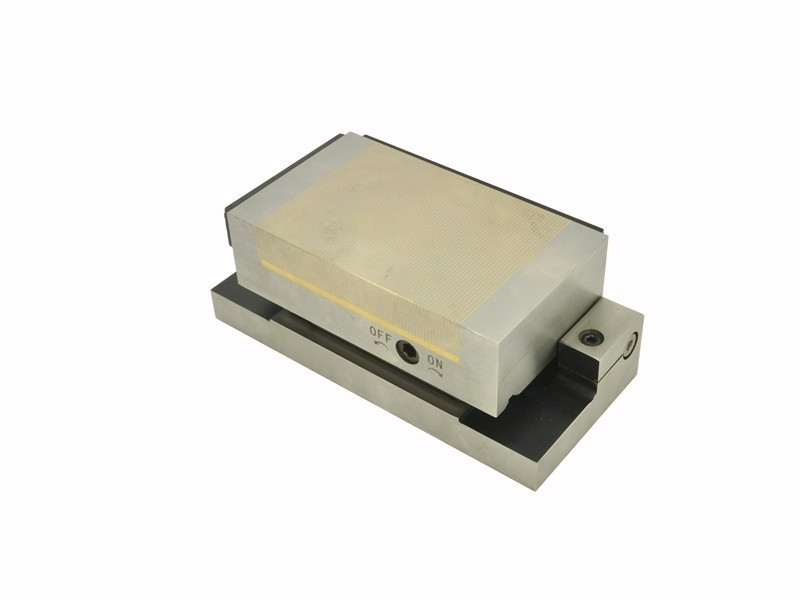

Mandrină magnetică permanentă (sinusoidală) TSJ-1710A

Mandrinele sinusoidale cu magneți permanenți din seria TSJ, de formă dreptunghiulară, sunt concepute pentru prinderea pieselor feromagnetice (de exemplu: fier, oțel structural, oțel aliat, fontă) în timpul operațiunilor de rectificare, frezare și prelucrare prin descărcare electrică, în poziție orizontală și la un unghi de 52°. Corpul mandrinei este format dintr-un singur bloc de oțel, în timp ce placa superioară este realizată din lamele de oțel și alamă dispuse alternativ. Baza din oțel asigură o rigiditate ridicată și, prin urmare, o precizie ridicată a operațiunilor de rectificare. Mandrinele din seria TSJ utilizează magneți de neodim, datorită cărora se obține forța maximă de prindere.

Mandrina poate fi reglată la unghiul dorit prin plasarea unor blocuri de calibrare între baza mandrinei și rola de sprijin a acesteia (înălțimea blocurilor se alege conform tabelului atașat manualului). O altă modalitate de a seta unghiul dorit este utilizarea unui raportor de precizie.

Structura rigidă a mandrinei permite o prelucrare foarte precisă, iar etanșeitatea acesteia permite utilizarea mandrinei pentru operații care implică lichid de răcire sau operații în imersie completă. Pentru a facilita prinderea pieselor de prelucrat la un unghi, mandrina dispune de o șină de oprire utilă pentru poziționare.

Distanța dintre poluri (1,5 ± 0,5 mm) permite prinderea pieselor de lucru de diferite dimensiuni. Diagrama distanței dintre poluri:

Forța de prindere depinde de următorii parametri:

• tipul materialului:
  (forța de prindere crește proporțional cu conținutul de fier din oțel)

  - fier Armco 100%
  - oțel cu conținut redus de carbon 90% (St3s)
  - oțel cu conținut ridicat de carbon 80% (St45)
  - oțel aliat 70% (Corrax)
  - oțel puternic aliat 65% (1.2436)
  - fontă 50%

• rugozitatea suprafeței mandrinei și a piesei de prelucrat fixate:

  - pentru Ra de până la 0,08 µm 100%
  - pentru Ra de până la 0,20 µm 90%
  - pentru Ra de până la 1,25 µm 70%
  - pentru Ra de până la 6,30 µm 50%
  - pentru Ra de până la 25,00 µm 30%
• grosimea piesei de prelucrat fixate (testele au fost efectuate pe plăci cu dimensiunile de 20 x 20 mm din fier Armco):

• suprafața de contact – pentru a asigura o prindere bună, piesele de prelucrat nu pot avea o lungime mai mică de 3 mm și, în plus, în cazul suprafețelor mici, acestea trebuie înconjurate de plăci auxiliare. Forța maximă de prindere pe cm² se obține pentru piese de prelucrat cu o suprafață de aproximativ 4 cm². O creștere suplimentară a suprafeței piesei de prelucrat nu se traduce printr-o forță de prindere mai mare. De asemenea, este important ca piesa de prelucrat prinsă să fie paralelă cu mandrina, deoarece orice rugozitate, chiar și cea mai mică, determină o scădere a forței de prindere. Designul mandrinei permite regenerarea suprafeței de lucru prin șlefuirea acesteia până la o grosime de 5 mm.

Mandrinele sinusoidale cu magneți permanenți, de formă dreptunghiulară, disponibile în oferta noastră sunt prezentate mai jos:

Setul include:

- mandrină magnetică

- cheie Allen pentru activarea câmpului magnetic - 1 bucată
