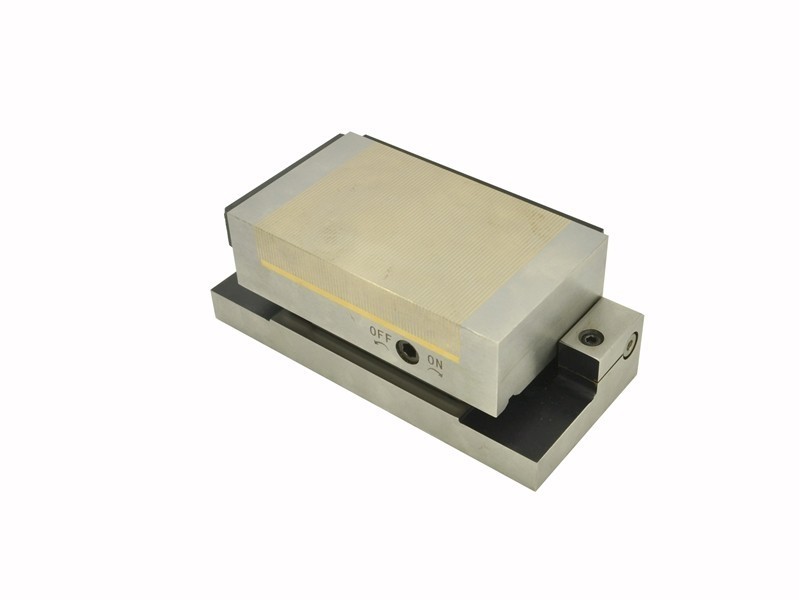

Kalıcı manyetik ayna (sinüs) TSJ-1710A

TSJ serisi dikdörtgen kalıcı manyetik sinüs aynalar, ferromanyetik iş parçalarını (demir, yapısal çelik, alaşımlı çelik, dökme demir) taşlama, frezeleme ve elektrik deşarjlı işleme sırasında yatay konumda ve 52° açıda sıkıştırmak için tasarlanmıştır. Aynanın gövdesi tek bir çelik bloktan oluşurken, üst plakası çelikten ve birbirinin yerine yerleştirilen pirinç lamellerden yapılmıştır. Çelik taban yüksek rijitlik ve dolayısıyla yüksek taşlama hassasiyeti sağlar. TSJ serisi aynalarda neodimyum mıknatıslar kullanılır ve bu sayede maksimum sıkıştırma kuvveti elde edilir.

Ayna, aynanın tabanı ile destek silindiri arasına mastar bloklar yerleştirilerek istenen bir açıya ayarlanabilir (blokların yüksekliği kılavuza ekli tabloya göre seçilir). Gerekli açıyı ayarlamanın bir başka yolu da hassas bir açıölçer kullanmaktır.

Aynanın rijit yapısı çok hassas işleme sağlarken, sızdırmazlığı aynanın soğutma sıvısı içeren işlemler veya tam daldırma işlemleri için kullanılmasına izin verir. İş parçalarının belli bir açıyla sıkıştırılmasını kolaylaştırmak için aynada konumlandırmaya yarayan bir durdurma rayı bulunur.

Kutup aralığı (1,5 ± 0,5 mm) farklı boyutlardaki iş parçalarının tutulmasını sağlar. Kutup aralığı diyagramı:

Sıkıştırma kuvveti aşağıdaki parametrelere bağlıdır:

• malzeme türü:
  (sıkma kuvveti çelikteki demir içeriğiyle orantılı olarak artar)

  - Armco demiri %100
  - düşük karbonlu çelik %90 (St3s)
  - yüksek karbonlu çelik %80 (St45)
  - alaşımlı çelik %70 (Corrax)
  - yüksek alaşımlı çelik %65 (1.2436)
  - dökme demir %50

• ayna yüzeyinin ve sıkıştırılan iş parçasının pürüzlülüğü:

  - 0,08 µm'ye kadar Ra için %100
  - 0,20 µm'ye kadar Ra için %90
  - 1,25 µm'ye kadar Ra için %70
  - 6,30 µm'ye kadar Ra için %50
  - 25,00 µm'ye kadar Ra için %30
• Sıkıştırılan iş parçasının kalınlığı (testler Armco demirden yapılmış 20 x 20 mm boyutundaki plakalar için gerçekleştirilmiştir):

• temas alanı - iyi bir tutuş sağlamak için, iş parçaları 3 mm'den kısa olamaz ve ayrıca küçük yüzeyler söz konusu olduğunda, yardımcı plakalarla çevrelenmelidir. Metrekare başına maksimum sıkma kuvveti, yaklaşık 4 cm² alana sahip iş parçaları için elde edilir. İş parçası alanındaki daha fazla artış, daha yüksek bir sıkıştırma kuvvetine dönüşmez. Sıkıştırılan iş parçasının aynaya paralel olması da önemlidir, çünkü en küçük pürüzler bile sıkma kuvvetinin azalmasına neden olur. Aynanın tasarımı, çalışma alanının 5 mm kalınlığa kadar taşlanarak yeniden oluşturulmasına izin verir.

Teklifimizde bulunan dikdörtgen kalıcı manyetik sinüs aynaları aşağıda sunulmuştur:

Kit şunları içerir:

- manyetik ayna

- cıvatalı durdurma rayları - 2 set

- Manyetik alanı açmak için alyan anahtarı - 1 adet
