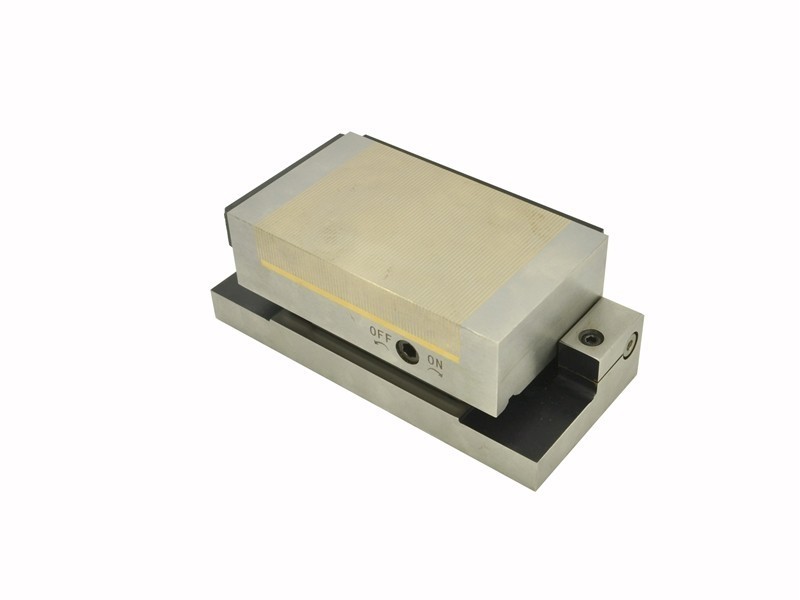

Mandrin magnétique permanent (sinus) TSJ-1710A

Les mandrins sinusoïdaux à aimants permanents rectangulaires de la série TSJ sont conçus pour serrer des pièces ferromagnétiques (à savoir : fer, acier de construction, acier allié, fonte) lors de l'affûtage, du fraisage et de l'électroérosion, en position horizontale et à un angle de 52°. Le corps du mandrin est constitué d’un bloc d’acier monobloc, tandis que sa plaque supérieure est composée de lamelles d’acier et de laiton disposées en alternance. La base en acier garantit une grande rigidité et, par conséquent, une grande précision de rectification. Les mandrins de la série TSJ utilisent des aimants au néodyme, ce qui permet d’obtenir une force de serrage maximale.

Le mandrin peut être réglé à l’angle souhaité en plaçant des cales d’épaisseur entre la base du mandrin et son rouleau d’appui (la hauteur des cales est choisie conformément au tableau joint au manuel). Une autre méthode pour régler l’angle souhaité consiste à utiliser un rapporteur de précision.

La structure rigide du mandrin permet un usinage très précis, tandis que son étanchéité autorise son utilisation pour des opérations impliquant un liquide de refroidissement ou des opérations en immersion totale. Afin de faciliter le serrage des pièces à usiner en angle, le mandrin est équipé d’un rail de butée utile pour le positionnement.

L'écartement des broches (1,5 ± 0,5 mm) permet de maintenir des pièces de différentes tailles. Schéma d'écartement des broches :

La force de serrage dépend des paramètres suivants :

• type de matériau :
  (la force de serrage augmente proportionnellement à la teneur en fer de l’acier)

  - fer Armco 100
  % - acier à faible teneur en carbone 90 % (St3s)
  - acier à haute teneur en carbone 80 % (St45)
  - acier allié 70 % (Corrax)
  - acier fortement allié 65 % (1.2436)
  - fonte 50 %

• rugosité de la surface du mandrin et de la pièce serrée :

  - pour un Ra jusqu’à 0,08 µm 100 %
  - pour un Ra jusqu’à 0,20 µm 90 %
  - pour un Ra jusqu’à 1,25 µm 70 %
  - pour un Ra jusqu’à 6,30 µm 50 %
  - pour un Ra jusqu’à 25,00 µm 30 %
• épaisseur de la pièce serrée (les essais ont été réalisés sur des plaques de 20 x 20 mm en fonte Armco) :

• surface de contact – afin d’assurer un bon maintien, les pièces ne doivent pas mesurer moins de 3 mm de long et, de plus, dans le cas de petites surfaces, elles doivent être entourées de plaques auxiliaires. La force de serrage maximale par cm² est obtenue pour des pièces d’une surface d’environ 4 cm². Une augmentation supplémentaire de la surface de la pièce ne se traduit pas par une force de serrage plus élevée. Il est également important que la pièce serrée soit parallèle au mandrin, car toute rugosité, même minime, entraîne une diminution de la force de serrage. La conception du mandrin permet de régénérer la surface de travail en la rectifiant jusqu’à une épaisseur de 5 mm.

Les mandrins sinusoïdaux à aimants permanents rectangulaires disponibles dans notre gamme sont présentés ci-dessous :

Le kit comprend :

- un mandrin magnétique

- une clé Allen pour activer le champ magnétique - 1 pièce
