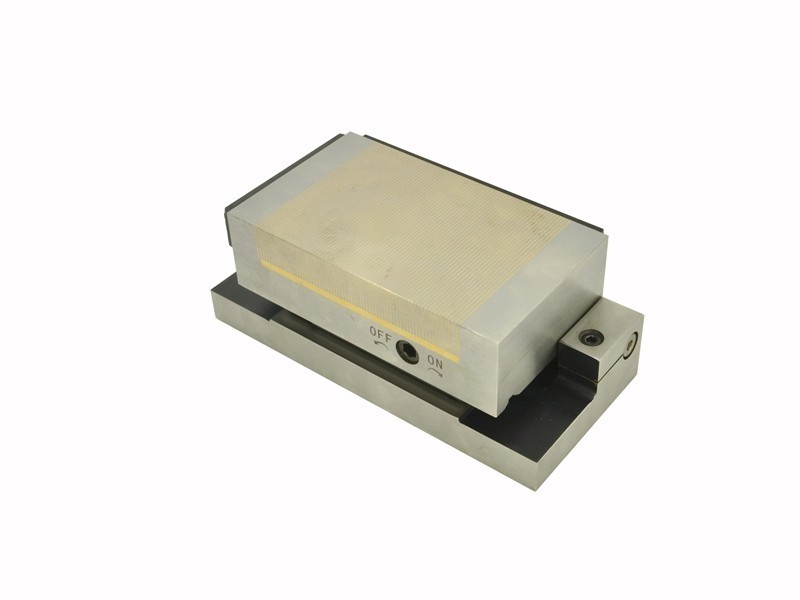

Állandó mágneses tokmány (szinusz) TSJ-1710A

A TSJ sorozatú négyszögletes állandó mágneses szinuszos tokmányokat ferromágneses munkadarabok (pl. vas, szerkezeti acél, ötvözött acél, öntöttvas) befogására tervezték köszörülés, marás és elektromos kisüléses megmunkálás során, vízszintes helyzetben és 52°-os szögben. A tokmány teste egyetlen acéltömbből áll, míg a felső lemez acélból és cserélhetően elhelyezett sárgaréz lamellákból készül. Az acél alaplap nagy merevséget és ezáltal nagy csiszolási pontosságot is biztosít. A TSJ sorozatú tokmányok neodímium mágneseket használnak, amelyeknek köszönhetően maximális befogóerő érhető el.

A tokmányt a kívánt szögbe lehet állítani a tokmány alapja és a tartógörgő közé helyezett mérőtömbökkel (a tömbök magasságát a kézikönyvhöz mellékelt táblázat szerint kell kiválasztani). A kívánt szög beállításának másik módja egy precíziós szögmérő használata.

A tokmány merev szerkezete nagyon pontos megmunkálást tesz lehetővé, míg tömörsége lehetővé teszi a tokmány használatát hűtőfolyadékkal végzett műveletekhez vagy teljes alámerülésben végzett műveletekhez. A munkadarabok szögben történő befeszítésének megkönnyítése érdekében a tokmány rendelkezik egy, a pozicionáláshoz hasznos megállító sínnel.

A pólusosztás (1,5 ± 0,5 mm) lehetővé teszi a különböző méretű munkadarabok befogását. Pólusosztás diagram:

A szorítóerő a következő paraméterektől függ:

• anyagtípus:
  (a szorítóerő az acél vastartalmával arányosan nő)

  - Armco vas 100%
  - alacsony széntartalmú acél 90% (St3s)
  - magas széntartalmú acél 80% (St45)
  - ötvözött acél 70% (Corrax)
  - magasan ötvözött acél 65% (1.2436)
  - öntöttvas 50%.

• a tokmány és a befogott munkadarab felületének érdessége:

  - Ra 0,08 µm-ig 100%
  - Ra 0,20 µm-ig 90%
  - Ra 1,25 µm-ig 70%
  - Ra 6,30 µm-ig 50%
  - Ra 25,00 µm-ig 30% - Ra 6,30 µm-ig 50% - Ra 25,00 µm-ig 30%.
• a befogott munkadarab vastagsága (a vizsgálatokat 20 x 20 mm méretű, Armco vasból készült lemezeken végezték):

• érintkezési felület - a jó tartás érdekében a munkadarabok nem lehetnek 3 mm-nél rövidebbek, továbbá kis felületek esetén azokat segédlemezekkel kell körülvenni. A maximális rögzítőerő négyzetcentiméterenként kb. 4 négyzetcentiméteres munkadarabok esetén érhető el. A munkadarab területének további növelése nem eredményez nagyobb szorítóerőt. Az is fontos, hogy a befogott munkadarab párhuzamos legyen a tokmányhoz képest, mert minden érdesség, még a legkisebb is, a befogási erő csökkenését okozza. A tokmány kialakítása lehetővé teszi a munkaterület regenerálását 5 mm vastagságúra csiszolásával.

Az alábbiakban bemutatjuk a kínálatunkban elérhető négyszögletes állandó mágneses szinuszos tokmányokat:

A készlet a következőket tartalmazza:

- mágneses tokmány

- ütközősín csavarokkal - 2 készlet

- imbuszkulcs a mágneses mező bekapcsolásához - 1 db
