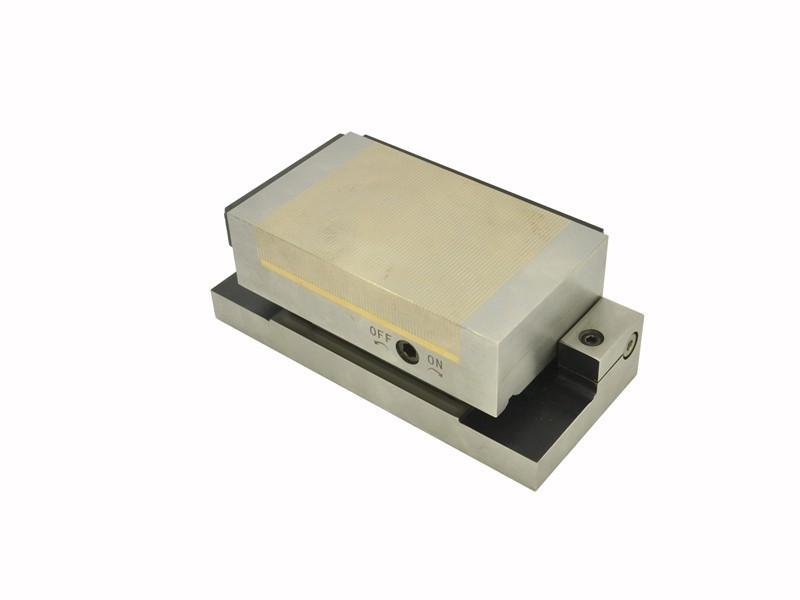

Постійний магнітний патрон (синус) TSJ-1710A

Прямокутні синусоїдальні патрони з постійними магнітами серії TSJ призначені для затискання феромагнітних заготовок (тобто заліза, конструкційної сталі, легованої сталі, чавуну) під час шліфування, фрезерування та електророзрядної обробки в горизонтальному положенні та під кутом 52°. Корпус патрона складається з єдиного сталевого блоку, а його верхня пластина виготовлена з почергово розташованих сталевих і латунних ламелей. Сталева основа забезпечує високу жорсткість, а отже, і високу точність шліфування. У патронах серії TSJ використовуються неодимові магніти, завдяки яким досягається максимальне зусилля затиску.

Патрон можна встановити під необхідним кутом, розмістивши калібрувальні блоки між основою патрона та його опорним роликом (висоту блоків обирають згідно з таблицею, що додається до інструкції). Інший спосіб налаштування необхідного кута — використання прецизійного транспортира.

Жорстка конструкція патрона забезпечує дуже точну обробку, а його герметичність дозволяє використовувати патрон для операцій із застосуванням охолоджувальної рідини або операцій у стані повного занурення. Для полегшення затискання деталей під кутом патрон оснащений упорною рейкою, яка допомагає у позиціонуванні.

Крок штифтів (1,5 ± 0,5 мм) дозволяє затискати заготовки різних розмірів. Схема кроку штифтів:

Зусилля затиску залежить від таких параметрів:

• тип матеріалу:
  (сила затиску зростає пропорційно до вмісту заліза в сталі)

  - залізо «Армко» 100 %
  - низьковуглецева сталь 90 % (St3s)
  - високовуглецева сталь 80 % (St45)
  - легована сталь 70 % (Corrax)
  — високолегована сталь 65 % (1.2436)
  — чавун 50 %

• шорсткість поверхні патрона та затиснутої заготовки:

  - для Ra до 0,08 мкм 100%
  - для Ra до 0,20 мкм 90%
  - для Ra до 1,25 мкм 70%
  - для Ra до 6,30 мкм 50 %
  - для Ra до 25,00 мкм 30 %
• товщина затиснутої заготовки (випробування проводилися на пластинах розміром 20 × 20 мм, виготовлених із чавуну Armco):

• площа контакту — для забезпечення надійного затиску заготовки не можуть бути коротшими за 3 мм, а в разі невеликих поверхонь їх слід додатково оточити допоміжними пластинами. Максимальне зусилля затиску на 1 см² досягається для заготовок площею приблизно 4 см². Подальше збільшення площі заготовки не призводить до підвищення зусилля затиску. Також важливо, щоб затиснута заготовка була паралельна патрону, оскільки будь-яка шорсткість, навіть найменша, спричиняє зниження зусилля затиску. Конструкція патрона дозволяє відновлювати робочу поверхню шляхом шліфування до товщини 5 мм.

Нижче представлені прямокутні синусоїдальні патрони з постійними магнітами, доступні в нашій пропозиції:

У комплект входять:

- магнітний патрон

- шестигранний ключ для увімкнення магнітного поля — 1 шт.
