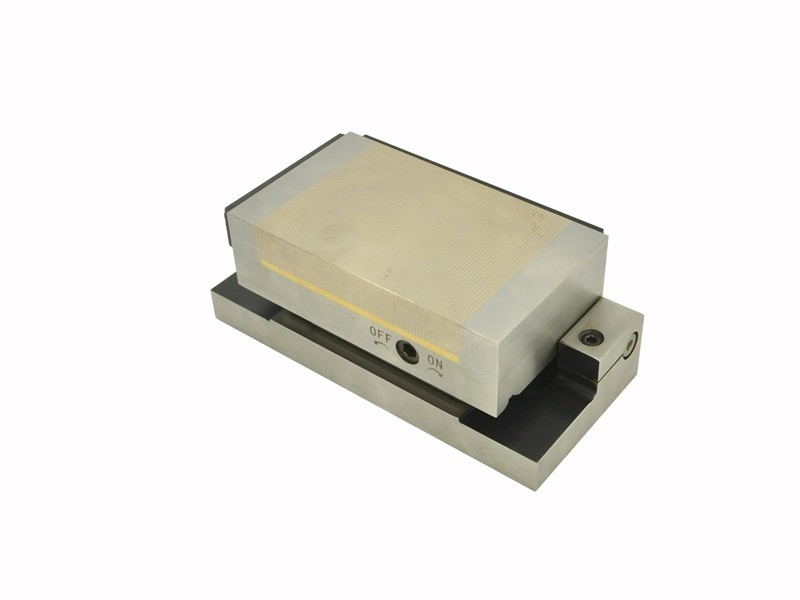

Permanentné magnetické skľučovadlo (sínusové) TSJ-1710A

Obdĺžnikové upínacie skľučovadlá s permanentnými magnetmi radu TSJ sú určené na upínanie feromagnetických obrobkov (napr. železo, konštrukčná oceľ, legovaná oceľ, liatina) pri brúsení, frézovaní a elektroerozívnom obrábaní v horizontálnej polohe a pod uhlom 52°. Telo upínacieho skľučidla pozostáva z jedného celistvého oceľového bloku, zatiaľ čo jeho horná doska je vyrobená zo striedavo usporiadaných oceľových a mosadzných lamiel. Oceľová základňa zaisťuje vysokú tuhosť a tým aj vysokú presnosť brúsenia. Upínacie skľučidlá radu TSJ využívajú neodymové magnety, vďaka ktorým sa dosahuje maximálna upínacia sila.

Sklínidlo je možné nastaviť na požadovaný uhol vložením kalibračných podložiek medzi základňu sklínidla a jeho oporný valček (výška podložiek sa volí podľa tabuľky priloženej k návodu). Ďalším spôsobom nastavenia požadovaného uhla je použitie presného uhlomera.

Tuhá konštrukcia skľučovadla umožňuje veľmi presné obrábanie, zatiaľ čo jeho tesnosť umožňuje použitie skľučovadla pri operáciách s chladiacou kvapalinou alebo pri operáciách v úplnom ponorení. S cieľom uľahčiť upínanie obrobkov pod uhlom je skľučovadlo vybavené dorazovou lištou, ktorá slúži na polohovanie.

Rozstup tyčí (1,5 ± 0,5 mm) umožňuje upínanie obrobkov rôznych veľkostí. Schéma rozstupu tyčí:

Upínacia sila závisí od nasledujúcich parametrov:

• typ materiálu:
  (upínacia sila sa zvyšuje úmerne s obsahom železa v oceli)

  - Armco železo 100 %
  - nízkouhlíková oceľ 90 % (St3s)
  - vysokouhlíková oceľ 80 % (St45)
  - legovaná oceľ 70 % (Corrax)
  – vysokolegovaná oceľ 65 % (1.2436)
  – liatina 50 %

• drsnosť povrchu upínacieho skľučidla a upnutého obrobku:

  - pre Ra do 0,08 µm 100 %
  - pre Ra do 0,20 µm 90 %
  - pre Ra do 1,25 µm 70 %
  - pre Ra do 6,30 µm 50 %
  - pre Ra do 25,00 µm 30 %
• hrúbka upnutého obrobku (skúšky sa vykonali na doskách s rozmermi 20 x 20 mm vyrobených z Armco železa):

• kontaktná plocha – aby bolo zabezpečené dobré uchytenie, obrobky nesmú byť kratšie ako 3 mm a navyše v prípade malých plôch by mali byť obklopené pomocnými doskami. Maximálna upínacia sila na cm² sa dosahuje pri obrobkoch s plochou približne 4 cm². Ďalšie zväčšenie plochy obrobku už nevedie k zvýšeniu upínacej sily. Dôležité je tiež, aby bol upnutý obrobok rovnobežný so skľučidlom, pretože každá nerovnosť, aj tá najmenšia, spôsobuje zníženie upínacej sily. Konštrukcia skľučidla umožňuje regeneráciu pracovnej plochy jej brúsením do hrúbky 5 mm.

Nižšie sú uvedené obdĺžnikové sinusové skľučovadlá s permanentnými magnetmi, ktoré sú k dispozícii v našej ponuke:

Súprava obsahuje:

- magnetické upínacie zariadenie

- imbusový kľúč na zapnutie magnetického poľa – 1 ks
